Minden IFC fordító tartalmaz beállításokat az exportálni kívánt elemekre vonatkozóan.
Az exportálási folyamat során azonban az exportált elemek tovább finomíthatók.
IFC mentési beállítások: Exportálandó elemek

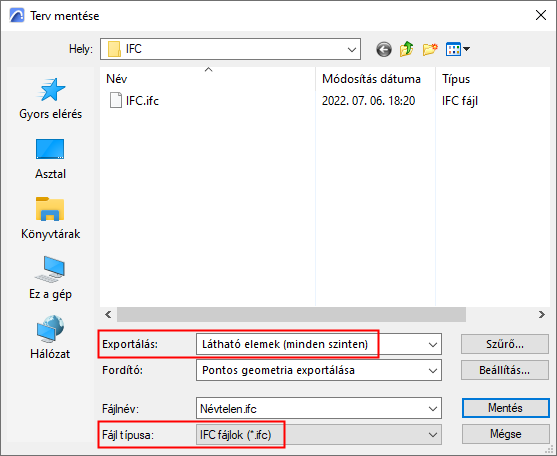

1.Használja a Fájl > Mentés mint menüpontot.
2.Adja meg az IFC fájl formátumát.
3.Válasszon egy lehetőséget az Exportálás mezőben:
•Csak kijelölt elemek az aktuális nézetre vonatkozóan (ez a beállítás csak akkor elérhető, ha az aktuális nézetben vannak kijelölt elemek)
•Látható elemek (minden szinten) Alaprajzi nézetből történő mentéskor dönthet úgy, hogy csak az aktuális szinten lévő látható elemeket exportálja. A láthatóság a megjelenítési beállításoktól függ (Fóliák, Részleges szerkezetmegjelenítés stb.).
•Teljes terv, a kijelölt opcióktól és a fóliabeállításoktól függetlenül.
Megjegyzések:
–A 2D rajz típusú elemek, a megjegyzés elem vagy a hálóelemek exportálásához nem elegendő a fenti szűrők feltételeinek teljesítése (pl. kijelölt vagy látható elemek exportálása), hanem külön engedélyezni kell az elemek exportálását a fordító beállításainál. (Lásd Exportálandó 2D elemek kiválasztása.)
–A Publikáló minden esetben a látható elemeket exportálja, az alkalmazott IFC exportáló fordítónál megadott Modell szűrése beállításoktól függetlenül.
IFC mentési beállítások: Modellszűrő
Kattintson a Szűrő gombra a Mentés párbeszédablakban a párbeszédpanel megnyitásához.
A lista használatával tovább szűrheti az exportált elemeket.
Elemlista csoportosítása
Az egyszerűbb szűrés érdekében rendezze vagy csoportosítsa a lista elemeit az alábbiak szerint:
•IFC elemtípus szerint
•Szint: Elemek listázása a szintjük elhelyezkedése szerint
•Fólia: az IFC elemtípusok és elemek fólia szerint vannak listázva.
•Elemek tulajdonosa: az elemtípusok és elemek listázása a létrehozójuk szerint történik. (Exportáláskor a program úgy kezeli az elemeket, mintha egyetlen tulajdonoshoz tartoznának.)
Lásd még: Megjegyzés az elem tulajdonosával kapcsolatban.
Szükség esetén szűrje tovább az elemeket IFC funkció vagy szerkezeti funkció alapján.
