Típusmegfeleltetés IFC exportáláshoz
Fájl > Együttműködés > IFC > IFC fordítók
Válasszon exportáló fordítót, és nyissa meg a Típusmegfeleltetés beállításkészletet.
Kattintson a párbeszédablakban lévő IFC típusok megfeleltetése exportáláshoz gombra a leképezési meghatározások megnyitásához.
Tudnivalók a Típusmegfeleltetés exportáláshoz témakörben
Megfeleltetés elemtípus alapján
Megfeleltetés osztályozás alapján
Tudnivalók a Típusmegfeleltetés exportáláshoz témakörben
Amikor modellt exportálunk IFC formátumba, a program annak minden egyes eleméhez rendel egy IFC típust.
Ebben a párbeszédablakban adható meg, hogyan történjen az IFC típusok hozzárendelése az egyes exportált elemekhez.
Az IFT exportáláshoz történő típusmegfeleltetés két fajtája:
•Elemtípus szerint
•Osztályozás alapján
Az alábbi leírás mindegyiket bemutatja.
Megfeleltetés elemtípus alapján
Az összes elemtípus automatikus hozzárendelése egy alapvető IFC típushoz, amely megfelel az érintett eszköznek vagy (GDL könyvtári elemek esetén) a tárgy altípusnak.
Ha ezt a módszert választja, nincs szükség kézi hozzárendelésre. A párbeszédablakban lévő többi vezérlő nem elérhető.
További részletekért lásd IFC típusok beépített leképezése.
Megfeleltetés osztályozás alapján
Minden Archicad osztályozást megfeleltet egy IFC típusnak, elemtípusnak és/vagy előre megadott típusnak. Ezzel az eljárással az IFC típus osztályozás rugalmasan és részletesen végezhető el a megfelelő IFC szabványok szerint.

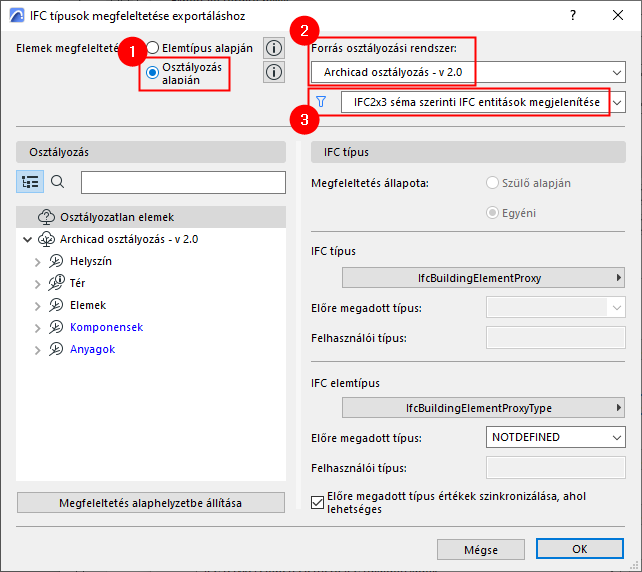

A következőképpen alkalmazza ezt a módszert:
1.Válassza a Megfeleltetést osztályozás alapján.
2.Válasszon osztályozási rendszert (a tervben elérhetők közül). A kijelölt rendszerhez tartozó osztályozások a párbeszédablak bal oldalán láthatók.
3.Állítsa be a szűrőt úgy, hogy az IFC típusú definíciók sémák szerint rendezve jelenjenek meg. Ez a hibás leképezési definíciók javításakor szükséges (lásd Hibafigyelmeztetések javítása a Típusmegfeleltetés párbeszédablakban). Alapértelmezés szerint a szűrő automatikusan az aktuális beállításkészlet IFC sémájának felel meg.
Mostantól a bal oldali osztályozások leképezhetők a jobb oldali IFC típusmeghatározásokra, a lentiek szerint (Szülő alapján vagy Egyedi).
Osztályozási megfeleltetés Szülő alapján
Kijelölt osztályozás esetén (pl. pilaszter): a „Szülő alapján” beállítással ugyanahhoz az IFC típushoz képezhető le, mint a szülőelem (pl. a pilaszter ugyanahhoz az IFC típushoz – „IfcColumn”– tartozik majd, mint az oszlop).
A "Szülő alapján" megfeleltetett osztályozások kék színnel vannak jelölve: nem kell megadni az IFC típust, mivel az automatikusan ugyanaz lesz, mint a szülőnél.
Egyéni osztályozási megfeleltetés
Az osztályozás hozzárendelése a felhasználó által kijelölt IFC típushoz és IFC elemtípushoz. Ez pontosabb IFC típusmeghatározásokat rendel az exportált elemekhez.

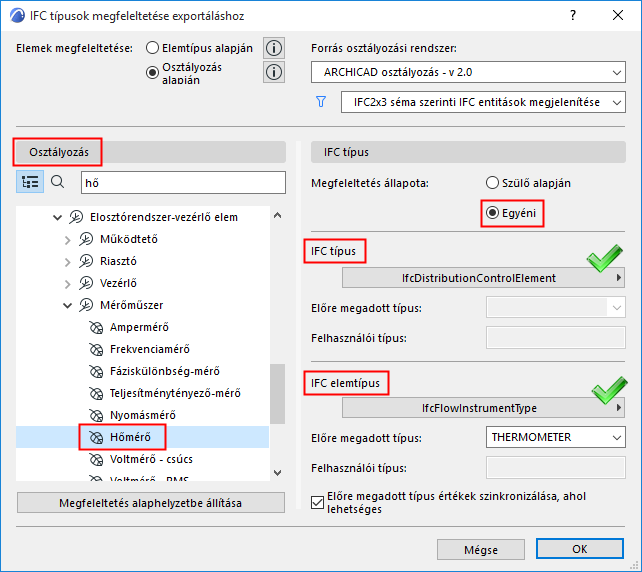

Például itt az elem besorolása hőmérő, és az ábrán látható módon képezhető le IFC típusra és IFC elemtípusra. A hozzárendelésekre kattintva megnyithatja egy előugró ablakban az érvényes definíciók listáját.
Leképezés IFC típusra és IFC elemtípusra
Ha a választott IFC típushoz vagy IFC elemtípushoz előre meghatározott típusok tartoznak, azok is leképezhetők.
Itt a program az áramlásmérő elemtípusához a PRESSUREGAUGE (NYOMÁSMÉRŐ) előre megadott típust rendeli:
Előre meghatározott típus kiválasztása
Felhasználói típus
Ha az előre megadott típusok listáján nem szerepel a keresett elem, válassza a USERDEFINED (EGYÉNI) lehetőséget, majd adja meg a kívánt értéket a lenti szövegmezőben.

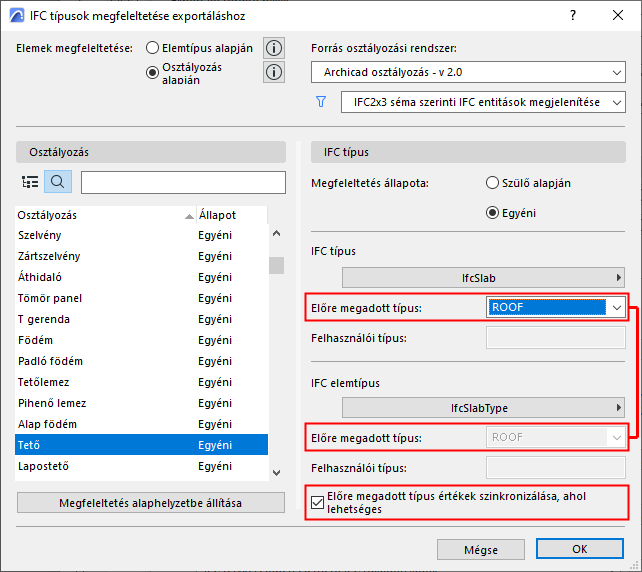

Előre megadott típusok értékeinek szinkronizálása
A legtöbbször az IFC típushoz és IFC elemtípushoz tartozó előre megadott típusoknak meg kell egyezniük. A gyorsabb művelet érdekében a Szinkronizálás jelölőnégyzet alapértelmezés szerint be van jelölve:

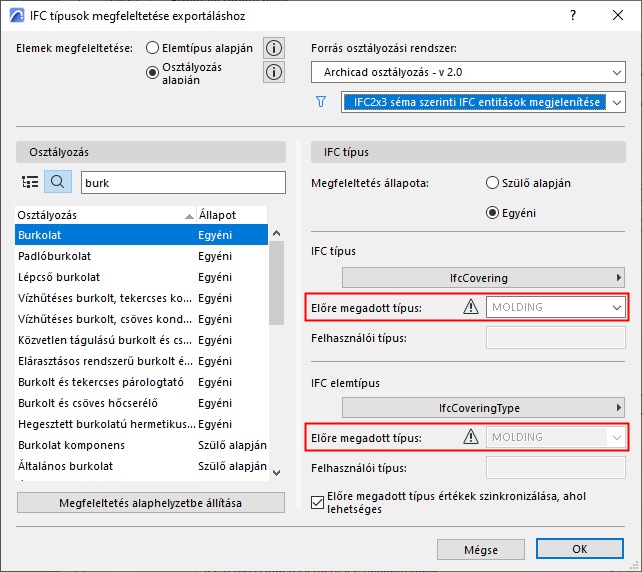

Érvénytelen előre megadott típusok
Ha az Osztályozás elem leképezése olyan előre megadott típussal történik, amely nem elérhető az aktuális sémában (pl. a MOLDING [DÍSZLÉC] érték elérhető IFC4-ben, de nem elérhető IFC2x3-ban), akkor az érték szürkén jelenik meg, és a program nem exportálja. (Ettől függetlenül a Fordító beállításkészlet érvényes lesz.)
Megfeleltetés alaphelyzetbe állítása
Kattintson erre a gombra, ha vissza kívánja vonni a párbeszédpanel megnyitása óta végrehajtott leképezési meghatározásokat.
Megjegyzés: Az előnézeti fordító Típusmegfeleltetés beállításkészletének egy kiegészítő funkciója is van, segítségével határozható meg ugyanis az aktuális tervben lévő elemek alapértelmezett „IFC típus” osztályozása.
Lásd még: Előnézeti fordító.
