A modelladatok IFC segítségével történő importálása és exportálása az alkalmazott IFC fordító beállításai szerint történik. Egy IFC fordító határozza meg, mely elemek legyenek konvertálva, illetve hogyan történjen azok értelmezése az Archicadben vagy az IFC fájlt olvasó külső alkalmazásban.
IFC fordítók használata – alapvető műveletek
Fontos megjegyzés a fordítókkal és a sablonfájlokkal kapcsolatban
IFC fordítók párbeszédablak - Áttekintés
IFC fordítók használata – alapvető műveletek
Az Archicadben előre beállított, alapértelmezett IFC fordítók találhatók, melyek beállításait az adott importálási/exportálási feladatra optimalizáltunk.
Általánosságban, a felhasználóknak nem szükséges módosítaniuk a fordítók beállításait IFC exportálás és importálás során. Mindössze ki kell választani egy gyári fordítót a Megnyitás párbeszédablakban (modell IFC formátumban történő importálásakor) vagy a Mentés mint/Külső IFC modell hozzáfűzése párbeszédablakban (a modell IFC formátumba történő exportálásakor).
Lásd még: IFC modell exportálása és IFC modell importálása.
Fontos megjegyzés a fordítókkal és a sablonfájlokkal kapcsolatban
•IFC terv importálásakor a Megnyitás vagy az IFC modul elhelyezése paranccsal: válasszon egy IFC importáló fordítót egy tetszés szerinti külső sablonfájlból.
•IFC terv importálásakor az Összefűzés paranccsal: válasszon egy IFC importáló fordítót a nyitott fogadó tervből.
IFC fordítók párbeszédablak - Áttekintés

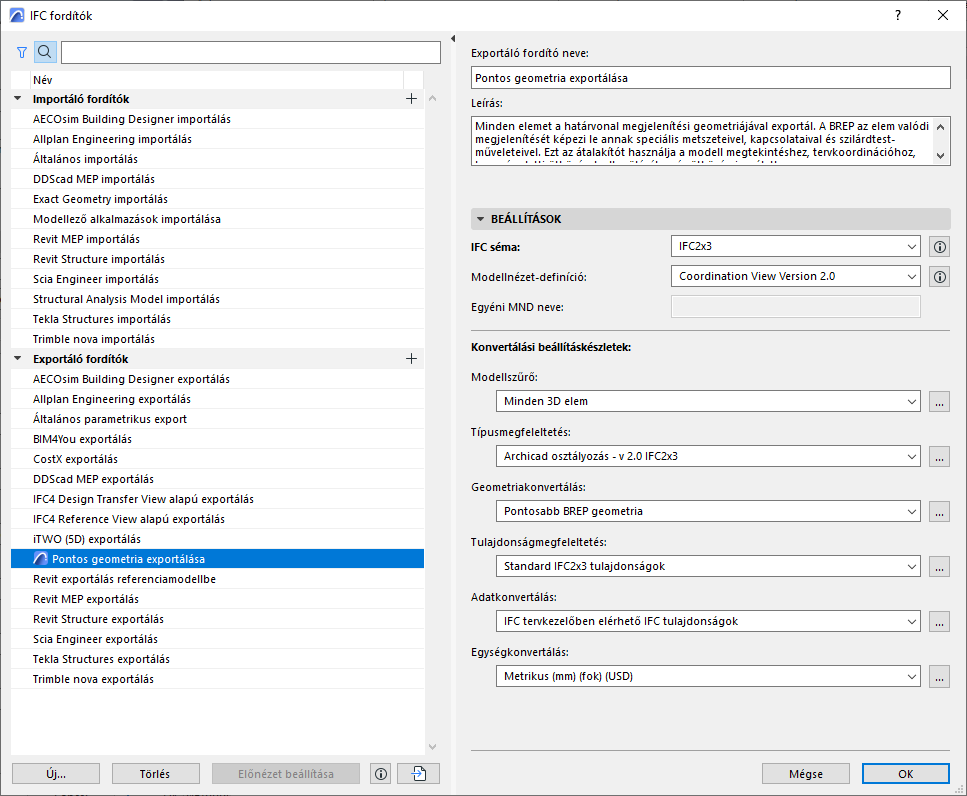

Az IFC fordítók párbeszédablakban (Fájl > Együttműködés > IFC > IFC fordítók) tekinthetők meg és módosíthatók a fordítók beállításai, illetve itt hozhatók létre új fordítók.
A fordítók a bal oldalon vannak felsorolva név szerint. A fordító neve jelzi, hogy a fordító mire szolgál. Feladata lehet például az „Importálás modellező alkalmazásból” vagy az „Exportálás a Tekla Structures alkalmazásba”.
A két fordítótípus: Importáló fordítók és Exportáló fordítók. Ez a két fordítótípus különböző beállításokkal rendelkezik, így nem felcserélhetők.
•Fordító kereséséhez használja a Keresés és Szűrés gombokat a fordítók listája felett.
–A Szűrés gombbal IFC séma (IFC2x3 vagy IFC4) szerint szűkítheti a listát
További részletekért lásd IFC séma (csak exportáló fordítók esetén).
Az összes fordítói beállítással kapcsolatos teljes körű információkat lásd a következő részekben:
Importáló fordítók (részletes beállítások)
Exportáló fordítók (részletes beállítások)

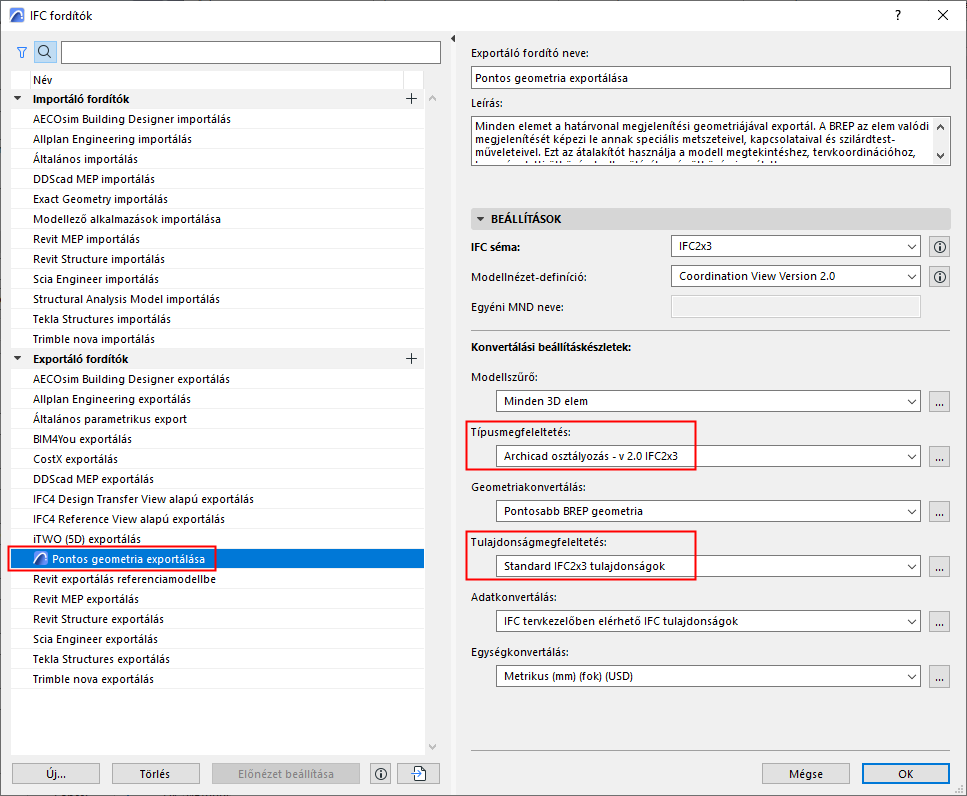

Az egyik exportáló fordító előnézeti fordítóként működik, ezt a program ikon jelzi:
Az előnézeti fordító biztosítja azokat az alapértelmezett leképezési meghatározásokat is, amelyek az IFC adatokkal történő munkához szükségesek az Archicadben. Ezek az alapvető leképezési meghatározások az előnézeti fordító két beállításkészletében találhatók:
•Típusmegfeleltetés előre beállított exportáláshoz
Az előnézeti fordító Típusmegfeleltetési beállításkészlete IFC típust rendel az összes elemhez. Az IFC típus határozza meg, hogy milyen IFC tulajdonságok érhetők el az elemnél.
Lásd még: Típusmegfeleltetés IFC exportáláshoz.
•Tulajdonságmegfeleltetés exportáláshoz beállításkészlet (korábban: IFC elrendezésbeállítások)
IFC típus alapján az előnézeti fordító Tulajdonságmegfeleltetés beállításkészletében találhatók azok az IFC tulajdonságok, amelyeket az IFC adatokat felhasználó funkciók alkalmaznak. Az IFC tulajdonságok a következő felületeken kereshetők, választhatók ki vagy listázhatók:
–feltételek a feltétel alapú kiválasztásnál
–feltételek interaktív konszignációkban
–címkék (pl. Osztályozás és tulajdonságok . címke, Azonosító és tulajdonságok . címke)
–IFC tervkezelő
–Elembeállítások (Osztályozás és tulajdonságok panel)
Ezek a felületek mind az előnézeti fordítónál megadott tulajdonságmegfeleltetést használják.
Lásd még: Tulajdonságmegfeleltetés IFC exportáláshoz.
Az előnézeti fordító a következőkre használható:
•Modell exportálása az aktuális modellben látható tulajdonságokkal
•IFC tulajdonságok megjelenítése Archicadben úgy, ahogyan egy adott IFC szabvány használja őket. Például, ha az amerikai COBie 2 exportálási szabvány szerinti IFC tulajdonságokkal szeretne dolgozni, nyissa meg az IFC fordítók párbeszédpanelt, és állítsa be a „COBie 2 Export (US)” előnézeti fordítót.
Megjegyzés: A Tulajdonságmegfeleltetés beállításkészletnél a fordító által meghatározott beállítások találhatók. Az Archicad 21-esnél korábbi verzióiban ezek a beállítások tervspecifikusak voltak, és módosításuk az IFC sémabeállításoknál történt.
Az elavult IFC sémák verzióváltásához lásd a Verzióváltási útmutatót.
Új fordító beállítása előnézeti fordítóként
1.Nyissa meg az IFC fordítók ablakot (Fájl > Együttműködés > IFC).
2.Válasszon egy exportáló fordítót a listából.
3.Kattintson az Előnézet beállítása lehetőségre a párbeszédablak alján.

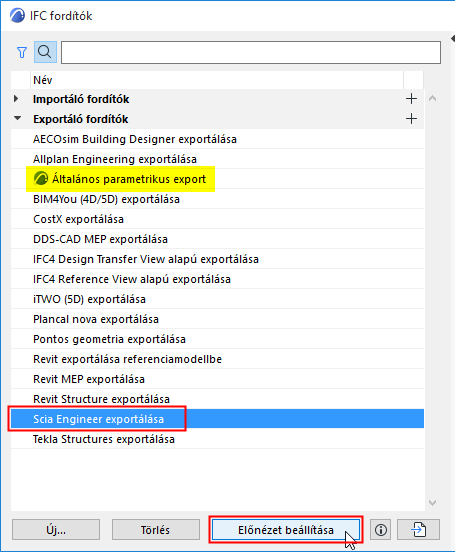

Előnézeti fordító beállítása
4.A kiválasztott fordító ekkor az előnézeti fordító, ezt a program ikon jelzi:

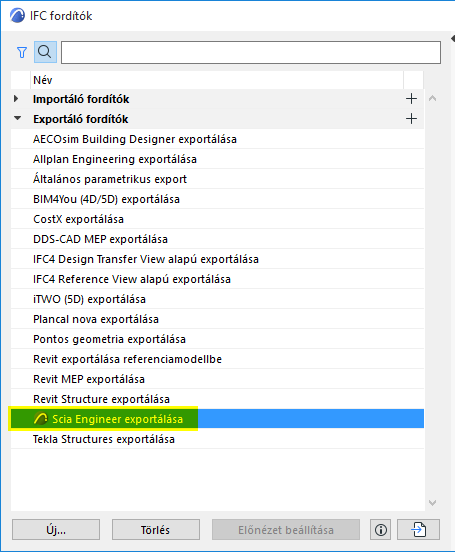

Újonnan megadott előnézeti fordító

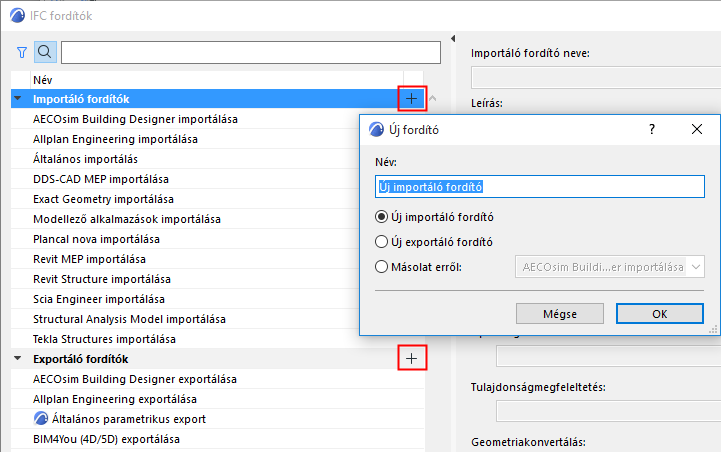

Új fordító készítése/duplikálása
Alkalmazza az alábbiak egyikét:
•Kattintson a bal alsó sarokban lévő Új gombra, vagy
•Kattintson a fordítók csoportjának (Importáló vagy Exportáló fordítók) jobb oldalán plusz jelre.
Fordító törlése
Jelöljön ki egy fordítót, majd kattintson a bal alsó sarokban lévő Törlés gombra.
•Egyszerre csak egy elem jelölhető ki.
•Legalább egy importáló fordítót és egy exportáló fordítót meg kell hagyni – a listában utolsóként megmaradt elem nem törölhető.
Megjegyzés: Ha törli az előnézeti fordítót, a program jelzi, hogy ki kell választania egy másik exportáló fordítót, amelyet előnézeti fordítóként használhat. (Lásd még Előnézeti fordító, alább.)
Az IFC fordítókon végzett módosítások visszavonása
Az IFC fordítók párbeszédpanelen lévő Törlés gomb megnyomásakor a program elveti a fő párbeszédablakban és az abból nyíló (a speciális konvertálási beállításkészletekre vonatkozó) párbeszédpaneleken végzett módosításokat.
Fordító terv importálása
Fordítók importálása egy másik Archicad tervből:

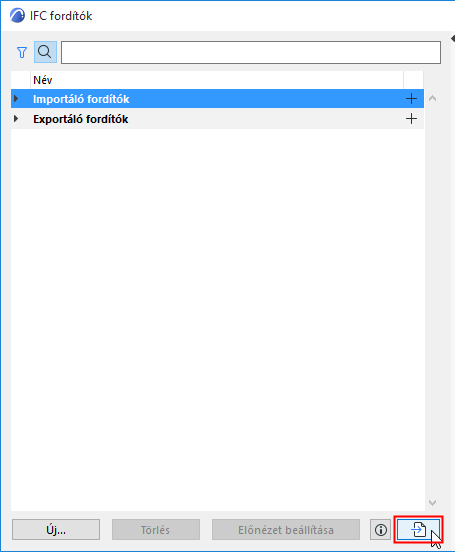

1.Kattintson a bal alsó sarokban lévő importálás gombra.
2.Keresse meg a kívánt fájltípust: PLN, PLA vagy TPL
Megjegyzés: XML formátumú IFC fordító fájlok mostantól nem importálhatók. Lásd IFC fordítók frissítése.
3.Kattintson a Megnyitás gombra. Jelöljön ki egy vagy több IFC fordítót a megnyíló párbeszédablakban azok importálásához a kijelölt tervből.
4.Kattintson az Importálás gombra. Ha a terv már tartalmaz az importálni kívánttal megegyező nevű fordítót, a program rákérdez, hogyan kezelje azt (csere, importálás új fájlnévvel, kihagyás).
Leképezési meghatározások importálása
Az IFC fordítók bizonyos leképezési meghatározásai külső fájlokból importálhatók a tervbe. Lásd a következő részeket:
