Geometriakonverzió IFC exportáláshoz
Fájl > Együttműködés > IFC > IFC fordítók

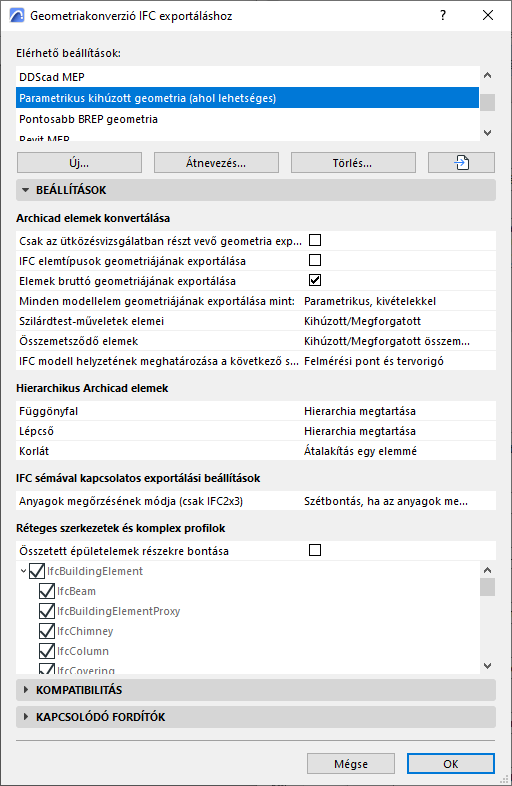

Válasszon exportáló fordítót, és nyissa meg a Geometriakonvertálás beállításkészletet.
Ezek a beállítások meghatározzák az IFC-be exportált elemek geometriájának konvertálási módját.
A konvertálási beállításokon belül több kategóriát találunk:
IFC sémával kapcsolatos beállítások
Réteges szerkezetek és komplex profilok
Csak az "Ütközésvizsgálatban részt vevő" geometria exportálása

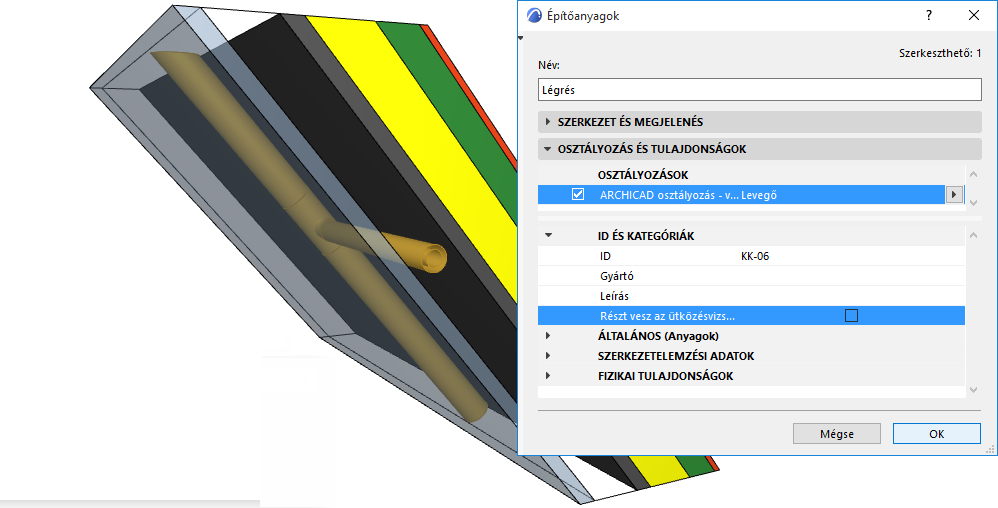

Csak azon elemek exportálása, amelyek építőanyaga BE állapotban tartalmazza a „Részt vesz az ütközésvizsgálatban” opciót. (Beállítás: Beállítások > Elemattribútumok > Építőanyagok > Tulajdonságok.)

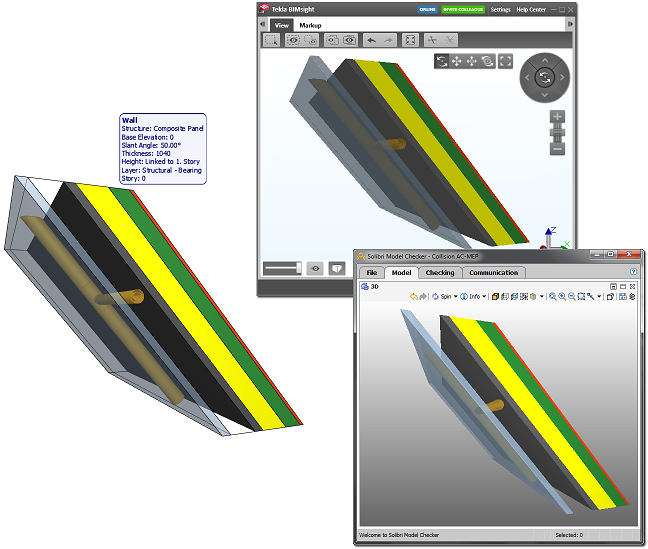

Ez a beállítás a tömör geometria nélküli réteges elemek és összetett profilok exportálásakor (pl. légrés) használatos. Segítségével a(z IFC fájlt fogadó) MEP tervezők ütközésvizsgálat nélkül helyezhetnek csöveket a résekbe; az elemeknek csak azok a részei vesznek részt az ütközésvizsgálatban, amelyek valós geometriával rendelkeznek.
Lásd még Ütközésvizsgálat.
Befoglaló doboz exportálása
Az épületelem befoglaló méreteinek exportálása.
IFC típusú termékek geometriájának exportálása
Egy jellemző geometriát rendel hozzá mindegyik elemtípushoz. (Ez a beállítás a Concept Design BIM 2010 esetén szükséges.)
Minden típus (pl. IfcFurnishingElementType) a hozzá tartozó elemekre jellemző geometriát használ majd (plfcFurnishingElement).
Elemek bruttó geometriájának exportálása (a nyílások exportálása külön-külön)
Ajtókat, ablakokat, és/vagy áttöréseket bruttó geometriájukkal együtt exportál. Példa: a befogadó fal kerül exportálásra bruttó geometriával, az ablak által képzett áttörés figyelembe vétele nélkül.
Használja ezt az opciót a precíz költségszámítások érdekében, a IFC modell felhasználásával, amely során az áttörés geometriájának külön kerül figyelembe vételbe.
Megjegyzés: AZ Áttörések exportja az IfcOpeningElement modellszűrése IFC expoortáláshoz paranccsal történik. Ez a mező alapértelmezés szerint általában be van jelölve.
Ha a Bruttó geometria exportálása jelölőnégyzet nem aktív, nem hozhatók létre elemek kihúzással. Ebben az esetben a nyílásokkal rendelkező kihúzott elemek BREP-ként kerülnek exportálásra!

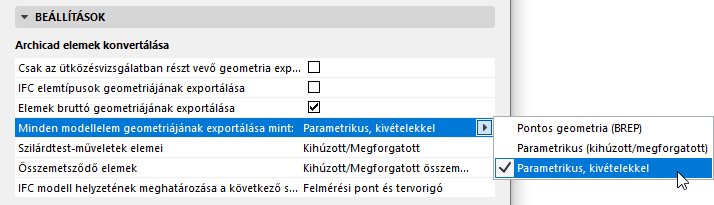

Minden modellelem geometriájának exportálása mint:
Ez jelzi, hogyan értelmezi majd a program az exportált elemgeometriát. Válasszon egyet az előugró menüben elérhető három lehetőség közül: BREP; Parametrikus (kihúzott/megforgatott); vagy Parametrikus, kivételekkel. Lásd lent.
Pontos geometria (BREP)
•Minden modellelem exportálása BREP („Boundary Representation”) geometriaként, azok csomópontjaival együtt.
•Ez az eljárás a referenciamodell alapú műveleteknél hasznos.
•Ezáltal reprodukálható a legpontosabban az elemgeometria, a speciális metszetekkel és csatlakozásokkal és csomópontokkal együtt.
•Az exportált elemek átalakulnak nem szerkeszthető elemekké, és a paramétereik is törlődnek.
•Az elemek exportálása az aktuális nézetben látható színnel történik, beleértve a rajz felülírásokhoz, az átépítési állapothoz és a feladatkiemelésekhez tartozó színeket.
Parametrikus (kihúzott/megforgatott)
•Minden modellelem exportálása Parametrikus (kihúzott/megforgatott) geometriaként.
•A statikai elemzőprogramok általában ezt a formátumot támogatják, mivel számukra az elemparaméterek fontosak, de a speciális vágási szögek (pl. a födém ferde éle) nem lényegesek.
•Ezzel az eljárással megőrizhetők az elemek paraméterértékei (úgymint a referenciavonal vagy él vastagsága, magassága, helye).
•Az IFC szabványok korlátozásai miatt a réteges anyagok rétegszerkezete nem őrizhető meg teljesen.
•Bizonyos speciális metszeteket nem őriz meg.

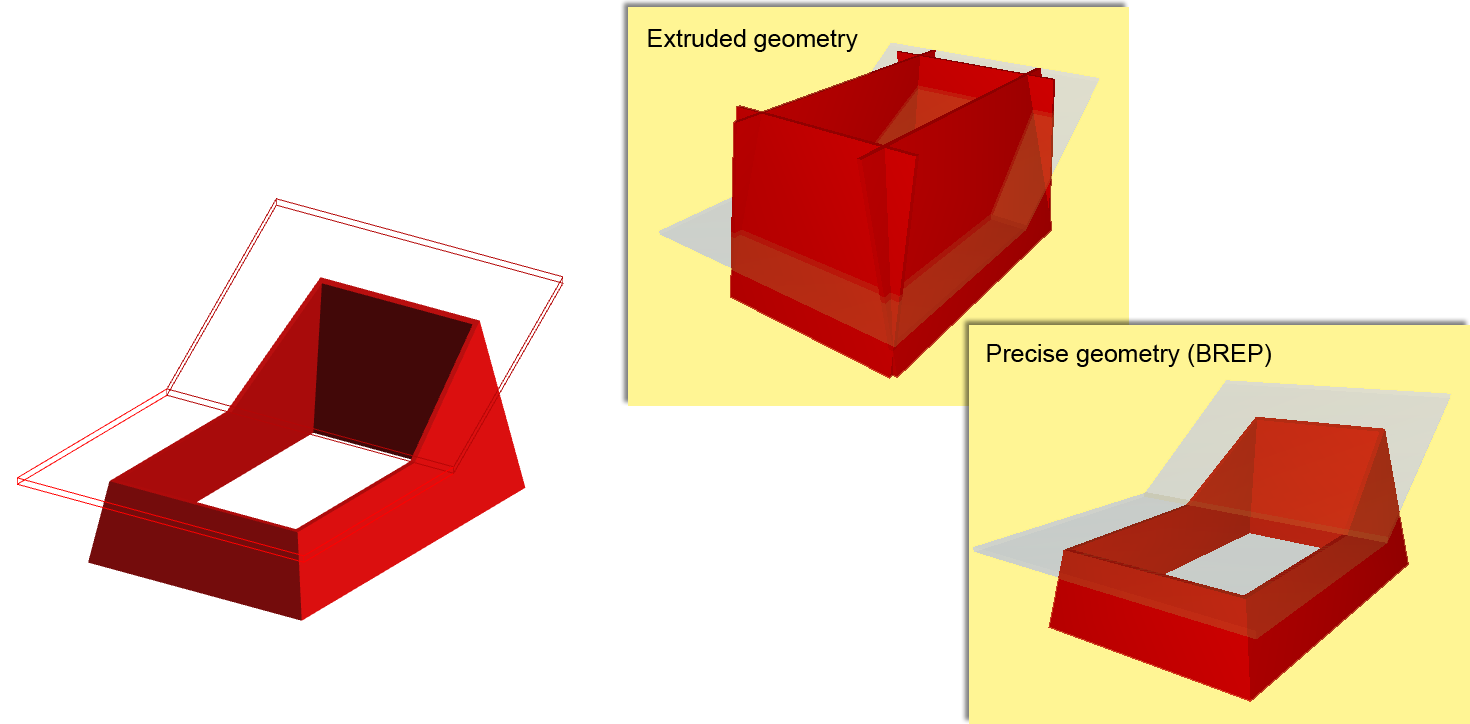

Megjegyzés: alakzatok, tárgyak, héjszerkezetek és bizonyos nem szokványos profilú falak/gerendák nem exportálhatók parametrikusként: ezek exportálása minden esetben BREP segítségével történik.

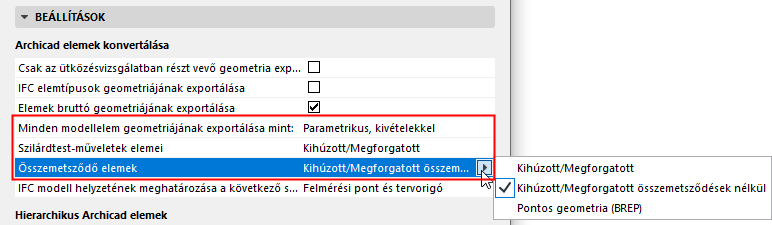

Parametrikus, kivételekkel
•Az elemek exportálása parametrikusként (a fent leírtak szerint). Azonban külön exportálási beállítások is megadhatók a szilárdtest-műveletek elemeihez és az összemetsződő elemekhez (a ferde éllel rendelkező födémeket is beleértve):
–BREP (lásd fent)
–Kihúzott/Megforgatott (lásd fent)
–Kihúzott/Megforgatott összemetsződések nélkül: Az elemek exportálásakor a program nem veszi figyelembe a prioritás szerinti átfedéseket, így az exportálási folyamat gyorsabb.
-Azoknál a szerkezeti elemző programoknál ajánlott, amelyeknél elegendő az elemek referenciavonalára/felületére vonatkozó információ megléte, és nincs szükség részletes metszetekre.

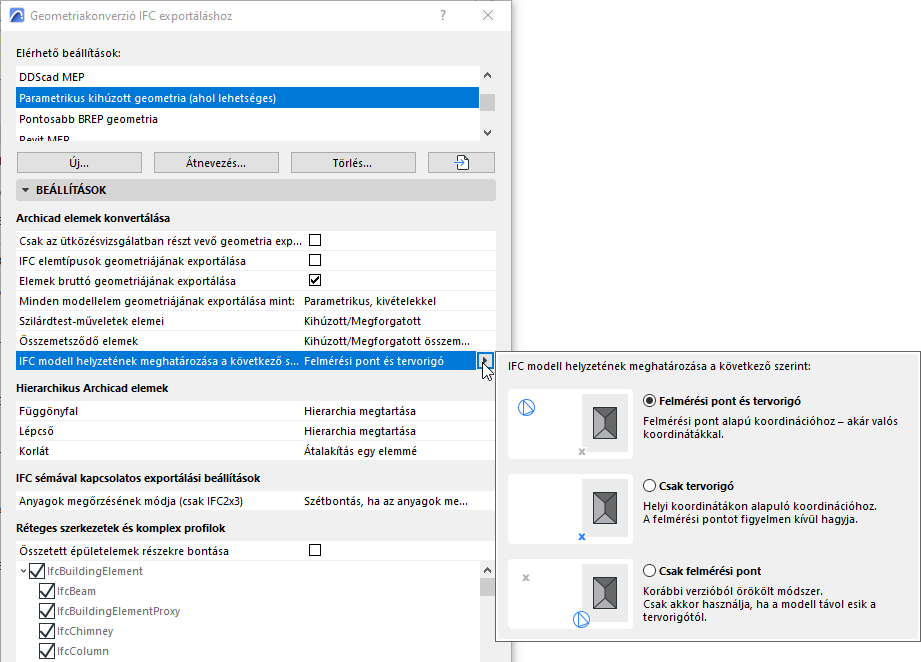

IFC modell helyzetének meghatározása a következő szerint:
Adja meg, hogy az IFC Site entitást a Felmérési pont és/vagy a Terv origó felhasználásával kívánja-e elhelyezni.
•Felmérési pont és tervorigó (alapértelmezett): a legtöbb koordinációs munkafolyamatban ezt használjuk.
•Csak tervorigó: használja ezt, ha a modell helyzetének nincs jelentősége (pl. a modellt költségvetési kalkulációkhoz használja). Ez a munkafolyamat elsősorban a német nyelvű piacokon jellemző.
•Csak felmérési pont: csak akkor használja ezt, ha a modell a tervorigótól távol helyezkedik el.
Megjegyzések:
–A program akkor is figyelembe veszi a felmérési pontot, ha az nem látható az exportált nézetben
–Földrajzi tulajdonságra vonatkozó adatok hozzárendeléséhez használja a felmérési ponthoz tartozó Georeferálás adatokat. Ezek a tulajdonságadatok megoszthatók a terv bármely résztvevőjével IFC-n keresztül.
Lásd még Felmérési pont.
Megjegyzés az IFC terepgeometria exportálásával kapcsolatban:
Az Archicad 23-tól kezdve az IFC terepgeometriájú elemek IFC-be történő exportálása tömör testként történik.
Az Archicad elemek akkor lesznek IFC helyek, ha:
•az IFC típus szerinti besorolásuk „IfcSite”,vagy
•tárgyként történő mentéskor az „IFC helyszín” altípust rendelték hozzájuk
IFC helyadatok leképezése Archicad és Revit alkalmazásból
|
IFC |
Archicad 20-as vagy újabb verziója |
Revit |
|
IFC globális origó |
Felmérési pont |
Felmérési pont |
|
IfcSite elem helye |
Terv origó |
Terv alappont |
Válasszon konvertálási beállítást a hierarchikus elemek valamennyi típusához: Függönyfalak, Lépcsők, Korlátok.
•Konvertálás egyetlen elemmé: A hierarchikus elem exportálása egyetlen IFC elemként történik, amely tartalmazza az összes alárendelt elem geometriáját. Emiatt az eredeti elem elveszti hierarchikus jellegét (pl. lépcső különféle alárendelt összetevőkkel).
•Hierarchia megtartása: Az eredeti elem hierarchikus szerkezetének megőrzése az alárendelt elemekkel együtt.
Lásd még: Hierarchikus elemek exportálása IFC konténerként.
IFC sémával kapcsolatos beállítások
Anyagok megőrzésének módja (csak IFC2x3)
Ezzel a vezérlővel adható meg, hogy a program szétbontsa-e az összetett elemeket külön épületelem-részekre, és ha igen, hogyan. A választás attól függ, hogy meg kell-e tartani az összetevők anyagára vonatkozó definíciókat.
Válasszon egyet a következő anyagmegőrzési módok közül:
•Ne bontsa szét az elemeket. Az anyagmegőrzés nem biztosított.
Ez az alapértelmezett beállítás: a program nem bontja szét az összetett elemeket (réteges szerkezetek és profilok), mivel azzal jelentősen nőne az épületelem-részek száma az IFC-ben.
•Szétbontás, ha az anyagok megőrzéséhez szükséges. A program csak akkor bontja szét az elemet, ha ez az egyetlen módja az anyagdefiníció megőrzésének.
•Minden elem részekre bontása, anyagok megőrzése. Az összes összetett elem részekre bontása, az anyag garantált megőrzése mellett.
Megjegyzések:
–Ezek az anyagmegőrzési beállítások csak IFC2x3 esetén alkalmazandók.
–IFC4 vagy IFC4.3 esetén használja a lenti vezérlőt. Lásd: Összetett épületelemek részekre bontása.
Réteges szerkezetek és komplex profilok
Összetett épületelemek részekre bontása
Ezzel a vezérlővel az összetett elemek épületelem-részekre bonthatók. Ezzel a beállítással megfelelhet az IFC4 referencianézetnek. A beállítás nincs hatással az anyagdefiníciókra (az IFC4 az összetett elemek szétbontásától függetlenül megőrzi az anyagdefiníciókat).

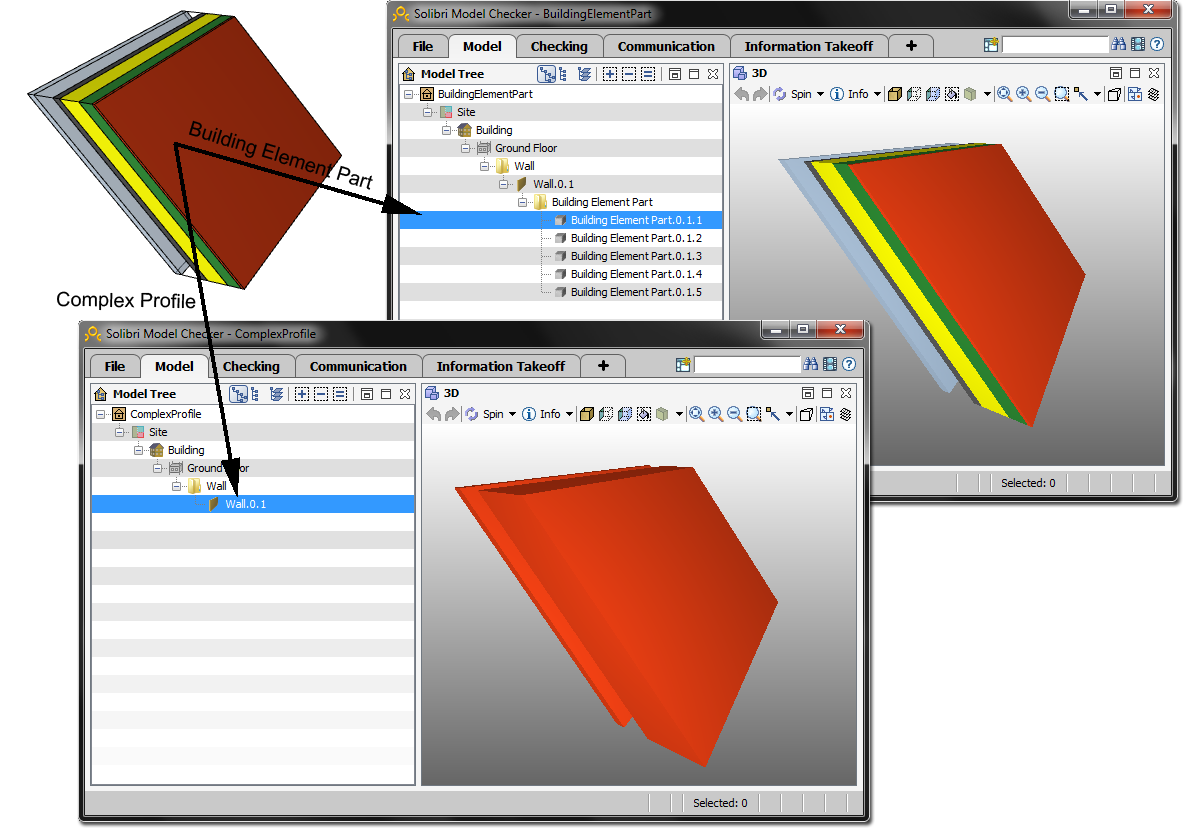

Ezzel a beállítással a réteges elemek és összetett profilok ún. épületelem-részekre bonthatók. A beállításnak köszönhetően a tervet fogadó statikus tudja majd, hogy a réteges falban légrés összetevő található.
Ha bejelöli a négyzetet:
–a lenti fastruktúra szerkeszthető: válassza ki a részekre bontandó elemtípusokat. (A nem bejelölt elemtípusokat a program nem bontja részekre.)
Ha nem jelöli be a négyzetet: a program nem bontja részekre az összetett elemeket.
