Archicad ‐parancs

Archicad paraméter

IFC entitás típusok

IFC adatok

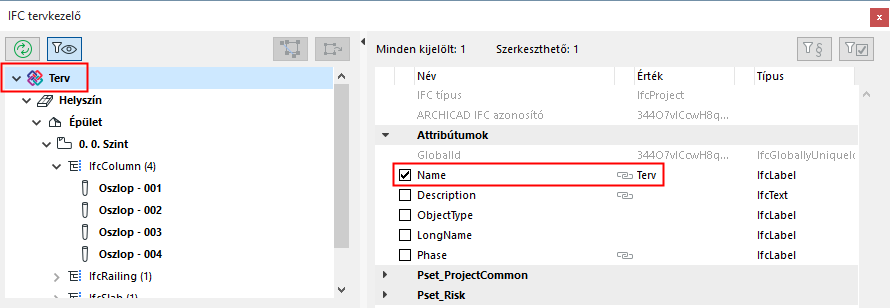

IFC tervkezelő

Tervinformációk

Terv neve

IfcProject

Attribute>Name

látható/ szer­keszthető

Tervinformációk

Terv leírása

IfcProject

Attribute>Description

látható/ szer­keszthető

Tervinformációk

Terv ID

IfcProject

Attribute>GlobalId (lásd A globális azonosító (IFC attribútum) keze­lése az Archicad terv adatai alapján)

-

Tervinformációk

Terv állapota

IfcProject

Attribute>Phase

látható/ szer­keszthető

Helybeállítások

Északi irány a terven

IfcProject

Attribute>Representa­tionContext>TrueNorth

-

Helybeállítások

Sz. fok

IfcSite

Attribute>RefLatitude

látható

Helybeállítások

H. fok

IfcSite

Attribute>RefLongitude

látható

Helybeállítások

Magasság

IfcSite

Attribute>RefAltitude

látható

Tervinformációk

Helyszín neve

IfcSite

Attribute>Name

látható/ szer­keszthető

Tervinformációk

Helyszín ID

IfcSite

Attribute>GlobalId (lásd A globális azonosító (IFC attribútum) keze­lése az Archicad terv adatai alapján)

-

Tervinformációk

Helyszín leírása

IfcSite

Attribute>Description

látható/ szer­keszthető

Tervinformációk

Helyszín teljes címe >Telek címe1

IfcSite

Attribute>SiteAddress> AddressLines

-

Tervinformációk

Helyszín teljes címe> Telek címe2

Tervinformációk

Helyszín teljes címe> Telek címe3

Tervinformációk

Helyszín teljes címe> Helyszín postafiókja

IfcSite

Attribute>SiteAddress> PostalBox

-

Tervinformációk

Helyszín teljes címe >Telek városa

IfcSite

Attribute>SiteAdd­ress>Town

-

Tervinformációk

Helyszín teljes címe >Telek megyéje

IfcSite

Attribute>SiteAdd­ress>Region

-

Tervinformációk

Helyszín teljes címe >Telek irányítószáma

IfcSite

Attribute>SiteAddress> PostalCode

-

Tervinformációk

Helyszín teljes címe >Telek országa

IfcSite

Attribute>SiteAddress> Country

-

Tervinformációk

Telek bruttó kerülete

IfcSite

BaseQuantity>GrossPeri­meter

-

Tervinformációk

Telek bruttó területe

IfcSite

BaseQuantity>GrossLandA­rea

-

Tervinformációk

Épület neve

IfcBuilding

Attribute>Name

látható/ szer­keszthető

Tervinformációk

Épület leírása

IfcBuilding

Attribute>Description

látható/ szer­keszthető

Tervinformációk

Épület ID

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (lásd A globális azonosító (IFC attribútum) keze­lése az Archicad terv adatai alapján)

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó megszólítása

IfcPerson

Attribute>PrefixTitles

-

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó utó­neve

IfcPerson

Attribute>GivenName

-

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó középső neve

IfcPerson

Attribute>MiddleNames

-

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó vezetékneve

IfcPerson

Attribute>FamilyName

-

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó megszólítása

IfcPerson

Attribute>SuffixTitles

-

Tervinformációk

Kapcsolattartó azonosí­tója

IfcPerson

Attribute>Id

-

Tervinformációk

Kapcsolattartó szerep­köre

IfcPerson

Attribute>Roles

-

Tervinformációk

Kapcsolattartó osztálya

IfcPerson

Addresses>Postal> Inter­nalLocation

-

Tervinformációk

Kapcsolattartó cége

IfcOrganization

Attribute>Name

-

Tervinformációk

Kapcsolattartó cég kódja

IfcOrganization

Attribute>Id

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó címe 1

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> AddressLines

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó címe 2

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó címe 3

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó postafiókja

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> PostalBox

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó városa

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> Town

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó megyéje

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> Region

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó irá­nyítószáma

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> PostalCode

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó országa

IfcPerson & IfcOrganization

Attribute>Addresses>Pos­tal> Country

-

Tervinformációk

Kapcsolattartó e-mail címe

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Electronic­MailAddress

-

Tervinformációk

Kapcsolattartó telefon­száma

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Telephone­Numbers

-

Tervinformációk

Kapcsolattartó faxszáma

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >Facsimile­Numbers

-

Tervinformációk

Kapcsolattartó webcíme

IfcPerson & IfcOrganization

Attribute>Addres­ses>Telecom >WWWHomePa­geURL

-

Szintbeállítások

Magasság

IfcBuildingStorey

Attribute>Elevation

látható/ szer­keszthető

Helyiség beállí­tások

Név

IfcSpace

Attribute>LongName

látható/ szer­keszthető

Helyiség beállí­tások

Szám (No)

IfcSpace

Attribute>Name

látható/ szer­keszthető

(Elem)> Beállí­tások

Osztályozás és tulajdon­ságok>Azonosító

(IFC elemtípus)

Attribute>Name

látható/ szer­keszthető

(Elem)> Beállí­tások

Osztályozás és tulajdon­ságok>Osztályozás

(IFC elemtípus)

Attribute>ObjectType

látható/(szer­keszthető az exportáló fordí­tóban, Típus­megfeleltetés alatt)

(Elem)> Beállí­tások

Osztályozás és tulajdon­ságok>Osztályozás

(IFC elemtípus)

Attribute>PredefinedType

látható/(szer­keszthető az exportáló fordí­tóban, Típus­megfeleltetés alatt)

(Elem)> Beállí­tások

Osztályozás és tulajdon­ságok> Szerkezeti funk­ció

(IFC elemtípus)

Pset_...Common>Load­Bearing

látható

(Elem)> Beállí­tások

Osztályozás és tulajdon­ságok >Helyzet

(IFC elemtípus)

Pset_...Common>IsExter­nal

látható

(Elem)> Beállí­tások

Osztályozás és tulajdon­ságok> Átépítési állapot

(IFC elemtípus)

AC_Pset_RenovationAndP­hasing>Renovation Status

látható

(Elem)> Beállí­tások

Osztályozás és tulajdon­ságok>Osztályozás

(IFC elemtípus)

Attribute>ElementType

látható/(szer­keszthető az exportáló fordí­tóban, Típus­megfeleltetés alatt)

(Elem)> Beállí­tások

Osztályozás és tulajdon­ságok>Osztályozás

(IFC elemtípus)

Attribute>PredefinedType

látható/(szer­keszthető az exportáló fordí­tóban, Típus­megfeleltetés alatt)

Konszignáció> (elem)

Általános >Egyedi ID

(IFC elemtípus)

Attribute>Tag

látható/ szer­keszthető

Ablak/ajtó beál­lítások

Előnézet és elhelyezés >Hossz

IfcWindow / Ifc­Door

Attribute>OveralWidth

látható

Ablak/ajtó beál­lítások

Előnézet és elhelyezés >Magasság

IfcWindow / Ifc­Door

Attribute>OverallHeight

látható

(automatikus elnevezési sza­bály)

Építőanyag/Profil neve, elemméretezések.

Több szakasz esetén: szakaszok száma, sza­kasz max. mérete, sza­kaszhosszok.

IfcColumn

Pset_ColumnCommon >Refe­rence

látható/ szer­keszthető

(automatikus elnevezési sza­bály)

Építőanyag/Profil neve, elemméretezések.

Több szakasz esetén: szakaszok száma, sza­kasz max. mérete, sza­kaszhosszok.

IfcBeam

Pset_BeamCommon >Refe­rence

látható/ szer­keszthető
