Tulajdonságmegfeleltetés IFC exportáláshoz
Fájl > Együttműködés > IFC > IFC fordítók
Válasszon exportáló fordítót, és nyissa meg a Tulajdonságmegfeleltetés beállításkészletet.

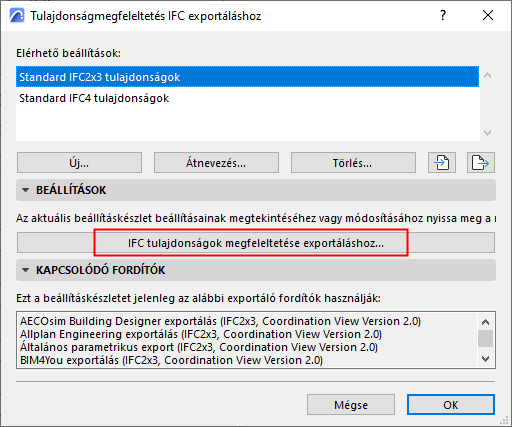

Kattintson a párbeszédablakban lévő IFC tulajdonságok megfeleltetése exportáláshoz gombra a leképezési meghatározások megnyitásához.
Ezek a megfeleltetések határozzák meg az elemekhez rendelt IFC tulajdonságokat az exportáláskor.

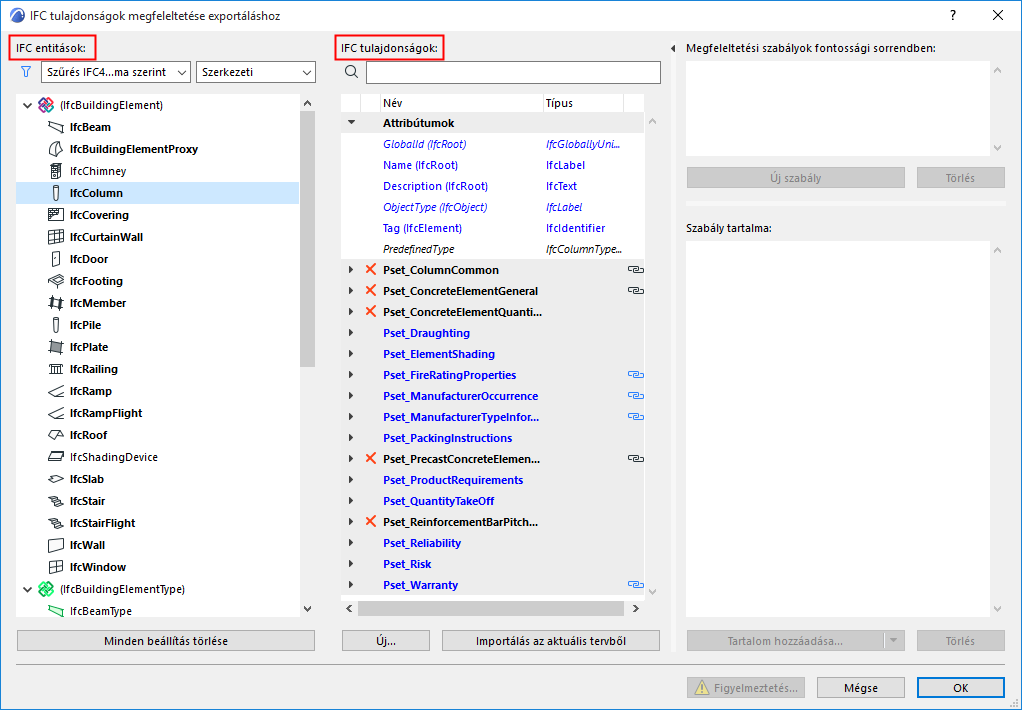

IFC példányok falistája
Az IFC entitások a bal oldali fastruktúrában láthatók.
•Ha a falistában szűrés szükséges, használja a legördülő listákat:
–Szűrés séma szerint (IFC2x3 vagy IFC4)
-Megjegyzés: ha a szülőelem használható tulajdonságmegfeleltetéshez, akkor is látható, ha nem tartozik az aktuális szűrővel létrehozott sémához
–szűrés tartomány szerint (Szerkezeti vagy MEP). Például a szerkezeti elemek halmaza tartalmazza az épületelemeket (IfcBuildingElement típusokat, IfcBeam, IfcColumn stb), míg az épületgépészeti terület tartalmazza az IfcDistribution típusokat.
–szűrés IFC hozzárendelési típusok, IFC típusú tárgyak vagy IFC térbeli elemtípusok (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey és IfcSpace) szerint.
IFC példányok szűrése a falistában
Megjegyzés: A zárójelben lévő IFC példányok szükségesek az IFC sémához, de nincs közvetlenül hozzájuk rendelt Archicad elem.

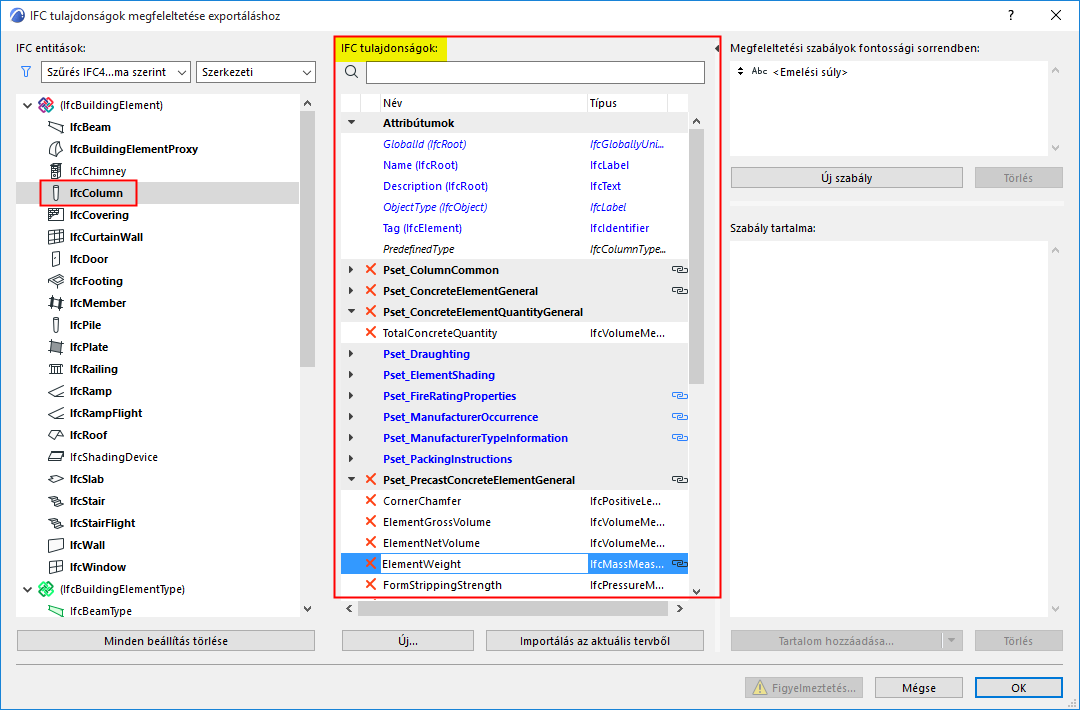

IFC tulajdonságok listája
A kijelölt elemekhez tartozó IFC tulajdonságok az IFC tulajdonságok oszlopban láthatók.
•A szülőelemhez rendelt jellemzőket (pl. IfcElement) a program automatikusan hozzárendeli annak összes alárendelt eleméhez (pl. IfcBeam, IfcColumn, IfcSlab, IfcWall stb.)
•X: Az adatok törléséhez kattintson a piros X-re. Az attribútumok nem törölhetők.
•FÉLKÖVÉR SZEDÉS: A hozzárendelt tulajdonságkészlettel rendelkező IFC példányok FÉLKÖVÉR betűvel láthatók.

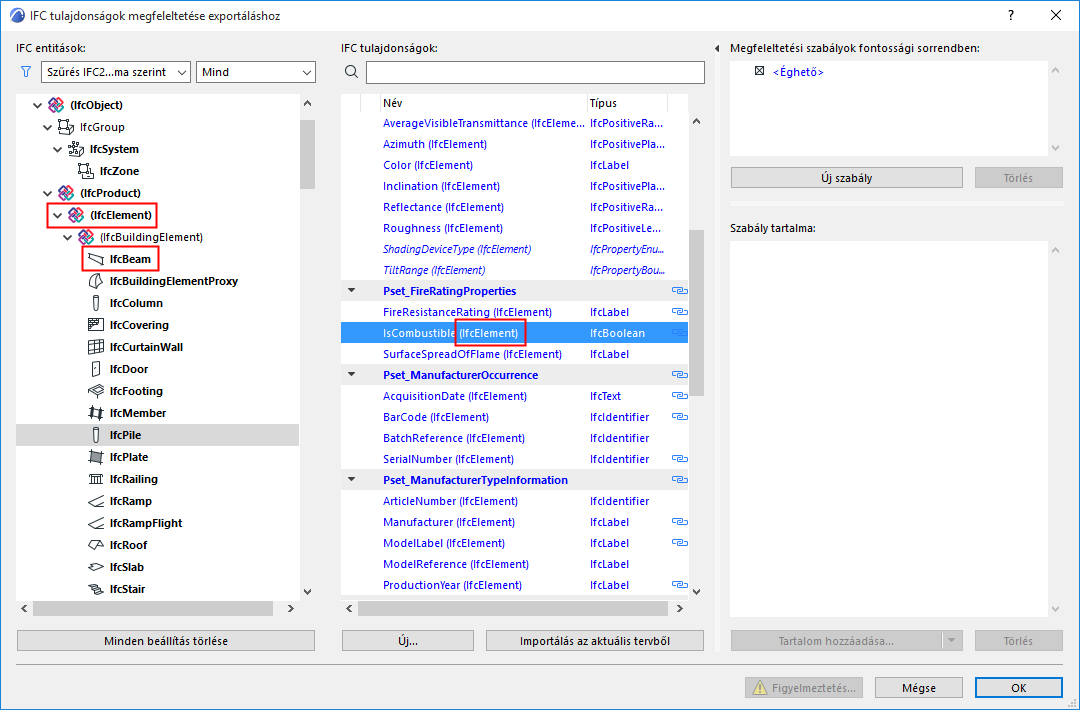

•KÉK: az alárendelt elem tulajdonságai kék színűek. A szülőtípus neve zárójelben látható.

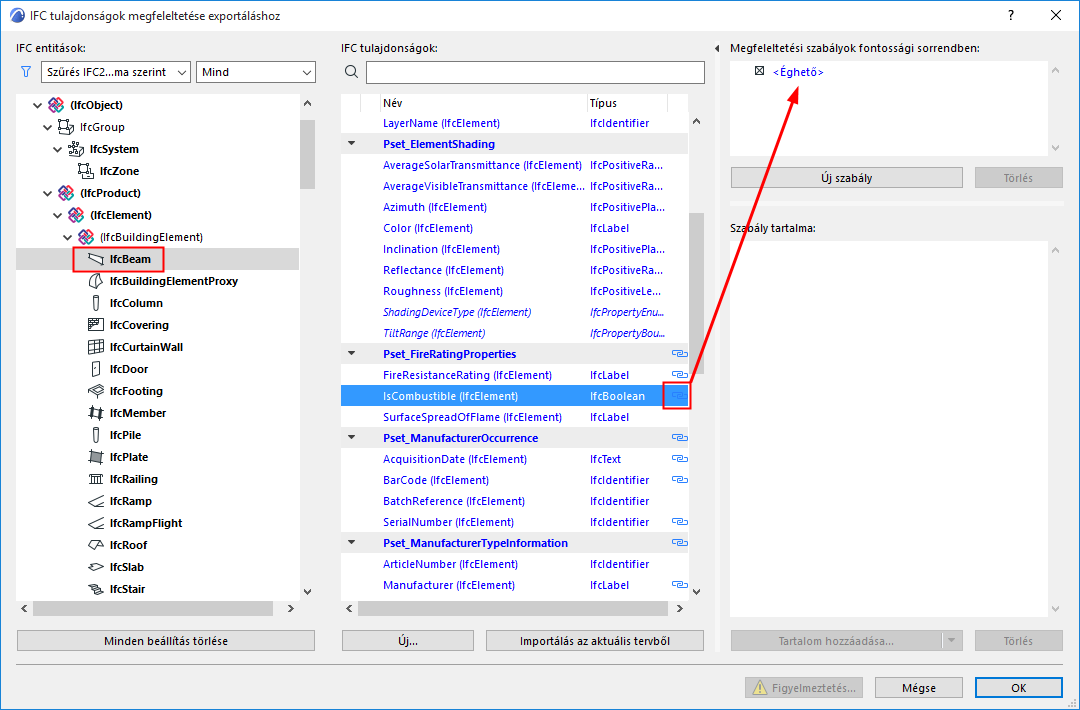

•Lánc ikon: azt jelzi, hogy a tulajdonsághoz leképezési szabály tartozik. A megfeleltetési szabály a párbeszédablak jobb oldalán látható.
Lásd Megfeleltetési szabály létrehozása.
A tulajdonság hozzárendelése csak szülőszinten módosítható. Így, ha ugyanazt a tulajdonságot kívánja hozzárendelni mindegyik épületelemhez, nem kell létrehoznia azt minden egyes épületelem-típusnál (IfcWall, IfcColumn, IfcSlab stb.), hanem elég egyszer létrehoznia azt egy magasabb (pl. IfcElement) szinten.
Új tulajdonság/osztályozási hivatkozás hozzáadása
1.Jelölje ki az elemet.
2.Kattintson az Újra.
Ez a funkció az IFC tervkezelő és az Elembeállítások párbeszédablakokban is elérhető.
Lásd Új, egyéni IFC tulajdonság/osztályozás létrehozása.
Importálás az aktuális tervből
Kattintson erre a lehetőségre, ha az aktuális tervben lévő (az IFC tervkezelőben vagy az Elembeállításoknál megadott) összes egyedi IFC tulajdonságkészletet és tulajdonságot hozzá kívánja adni a tulajdonságmegfeleltetés beállításkészlethez.
Megjegyzés: Ha egy IFC elemtípushoz (pl. IfcWall) rendelt egyedi tulajdonság még nem található meg az aktuális tervben, addig nem jelenik meg az IFC kezelő párbeszédpaneleken, amíg egy példányát hozzá nem adják a modellhez.
Minden beállítás törlése
Az aktuális tulajdonság megfeleltetési beállításkészlet teljes tartalmának törlése (hozzárendelési szabályok, tulajdonságok és osztályozási referenciák).
Előre meghatározott tulajdonságmegfeleltetés (exportálás IFC-be)
