Örökölt beállítások

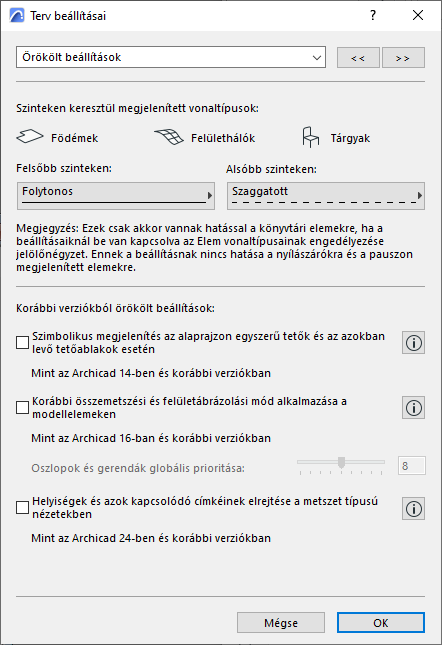

A párbeszédablak a Beállítások > Terv beállításai > Örökölt beállítások menüből nyitható meg.

Az itt megadott beállítások a terv beállításai, amelyek ahhoz a tervhez kapcsolódnak, amelyen éppen dolgozik, és amelyeket a program a tervvel együtt ment. Ha egy másik felhasználó megnyitja a Tervet a saját számítógépén, akkor a program ugyanezeket a beállításokat alkalmazza majd.

Szinteken keresztül megjelenített vonaltípusok

Válasszon ki egy vonaltípust a Honszint feletti és alatti szinteken megjelenő Födémek és Felülethálók, valamint bizonyos Tárgyak kontúrjainak megjelenítéséhez.

Megjegyzés: Ez a beállítás nem vonatkozik a Falakra, Tetőkre és Héjszerkezetekre, ezek Nyílászáróira, valamint a Pausz referenciák elemeire.

Megjegyzés: Tárgyak esetén csak akkor van hatása, ha a beállítás panelban az Elem vonaltípusainak felülírása kapcsoló be van kapcsolva.

Szimbolikus megjelenítés használata az alaprajzon Egyszerű tetők és az azokban levő Tetőablakok esetén (ahogy Archicad 14-ben és korábban)

Jelölje be ezt a jelölőnégyzetet, ha szeretné, hogy az egyszerű tetők és a bennük található tetőablakok úgy jelenjenek meg, mint az Archicad 14-es és korábbi verzióiban. A jobb oldalon található Infó gombra kattintva megtekintheti a megjelenítésbeli különbségek illusztrációját.

•Valós 3D vetítés: Ez a megjelenítési mód az Archicad 15-től elérhető funkció. (Minden Összetett tető és újonnan elhelyezett tetőablak ilyen formában jelenik meg.)

•Szimbolikus: Ezt a megjelenítési módot alkalmaztuk az Archicad 14 és a korábbi verziókban a tetők és tetőablakok ábrázolására.

(További információért kattintson a beállítás jobb oldalán lévő Infó gombra.)

Korábbi összemetszési és felületábrázolási mód alkalmazása a modellelemeken (ahogy Archicad 16-ban és korábban)

Megjegyzés: Előfordulhat, hogy az elavult összemetsződési mód egy későbbi verzióban már nem lesz elérhető.

Az Archicad 17 óta elérhetők az elem építőanyagain alapuló intelligens összemetsződés funkciók.

Régebbi (Archicad 16 vagy korábbi) verziójú terv megnyitásakor dönthet úgy, hogy ezeket az újabb összemetsződési eljárásokat alkalmazza (Elavult mód kikapcsolva). Ha mégis a régi eljárásokat kívánja használni, maradjon elavult módban (Elavult mód bekapcsolva).

A következő részekben a két mód közötti különbségeket mutatjuk be.

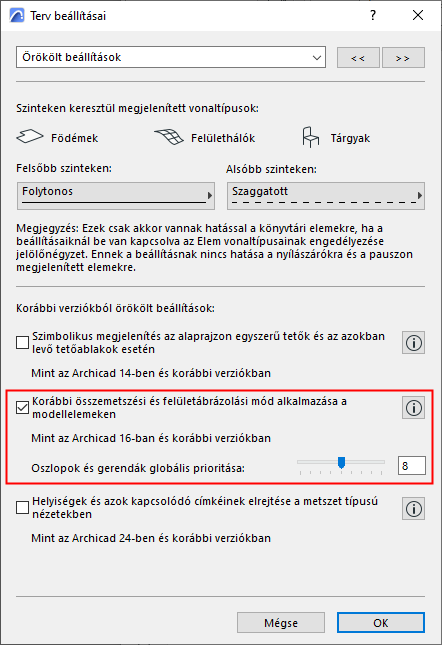

Elavult mód bekapcsolva: a régi összemetsződési logika használata

Az elavult összemetsződési mód kétféleképpen kapcsolható be a tervben:

•Jelölje be a jelölőnégyzetet a tervbeállítások Elavult oldalán

•Az elavult módot használó terv megnyitásakor megjelenő párbeszédablakban válassza az Örökölt mód további használata lehetőséget.

Az elavult összemetsződési mód használata (Elavult mód bekapcsolva) a következő korlátozásokkal jár. Kérjük, vegye figyelembe, hogy előfordulhat, hogy az elavult összemetsződési mód egy későbbi verzióban már nem lesz elérhető.

•Az automatikus és az építőanyag prioritásán alapuló metsződések nem jelennek meg 3D-ben. A program az Archicad 16-ban és a korábbi verziókban alkalmazott csatlakozási módokat használja. Ha egy korábbi terven dolgozik, célszerű ebben a módban ellenőrizni a meglévő metsződések épségét.

•Elérhető az építőanyag jellemző, de a prioritás szerinti csatlakozások nem jelennek meg 3D-ben (kivéve a falakat, melyeknél a csatlakozások ugyanúgy működnek, mint az Archicad 16 vagy korábbi verziókban). Használja inkább az alsó csúszkát a gerendákat metsző oszlopok globális prioritásának meghatározásához. (Lásd a leírást lentebb.)

•Az építőanyagokhoz rendelt felületek nem, csak az elemszintű felületek lesznek megjelenítve. Csak elemszintű felületek láthatók.

•A Felületfestés nem elérhető

•A felületi konszignációk nem elérhetők

•A Gerendák és Oszlopok (Archicad 23-ban bevezetett) széleskörű geometriai funkciói NEM elérhetők. Ezek a következők: többszakaszos, vég szög, változó és függőlegesen íves geometria. Ha korábbi verziókból örökölt módban dolgozik, és megpróbál nem támogatott geometriai módszert alkalmazni, az eredményül kapott elem kiemeléssel jelenik meg. (Lásd Egységes szín a kifordult elemek kiemeléséhez.)

A táblázatban azt mutatjuk be, milyen hatással van az elavult mód (jelölőnégyzet bejelölve) a különböző szerkezeti elemekre.

Elavult mód kikapcsolva: az új összemetsződési logika használata

Régebbi (Archicad 16 vagy korábbi) verziójú terv megnyitásakor dönthet úgy, hogy az újabb összemetsződési eljárásokat alkalmazza (Elavult mód kikapcsolva).

•Azok az újonnan elhelyezett elemek, amelyek ütközései az új eljárásokkal készültek, az új logika szerint tisztulnak le.

•Az újonnan elhelyezett gerendák, oszlopok és áttörések az Archicad 23 óta rendelkezésre álló, teljes funkciókészletet használják.

•Azok a meglévő modellezett csatlakozások, melyek nem eredményeznek ütközést, nem fognak automatikusan igazodni.

•Így akár egy korábbi verziójú terv frissítésekor is élvezheti az új metszési funkciók előnyeit, miközben a meglévő modell tulajdonságai nem változnak.

Oszlopok és Gerendák globális prioritása (korábbi verziók szerinti mód BEKAPCSOLVA)

A korábbi verziók szerinti mód BEkapcsolásával elérhető.

Ez a csúszka definiál a tervben minden oszlop és gerenda közötti viszonyt. Ha a gerendák oszlopokat kereszteznek, 3D-ben az alacsonyabb prioritású elemből vágja ki a program azt a darabot, amely az összemetsződésbe esik. A magasabb prioritású elem érintetlen marad. Ez érvényes a térfogatszámításokra is.

Megjegyzés: Az oszlop prioritás fok mindig páros szám és csak ebben a párbeszédablakban definiálható általános beállításként. Gerenda csatlakozási sorrend a gerendákra egyenként adható meg a Gerenda eszköz beállításokban (a Modell panelen).

Helyiségek és azok kapcsolódó címkéinek elrejtése a metszet típusú nézetekben

Az Archicad 25-ös frissítésétől a helyiségek láthatók metszeti, homlokzati és falnézetben. Emellett a helyiségekhez címkék tartoznak. A régebbi tervek megjelenésének megőrzéséhez jelölje be ezt a négyzetet: a helyiségek és azok címkéi nem láthatók ezekben a nézetekben (ahogyan ez az Archicad korábbi verzióiban volt).
