Szintek beállítása párbeszédablak

A párbeszédablak megnyitásához az alábbi lehetőségek bármelyikét használhatja:

•Használja a Szint lap helyi menüjét

•Használja a Tervezés > Szintek beállításai parancsot

•Válassza a Szintek beállításai parancsot a kijelölt szint helyi menüjéből vagy a Szintek mappából a Navigátor palettán.

Használja az osztóvonalakat a fejlécben az oszlop szélességének szerkesztéséhez.

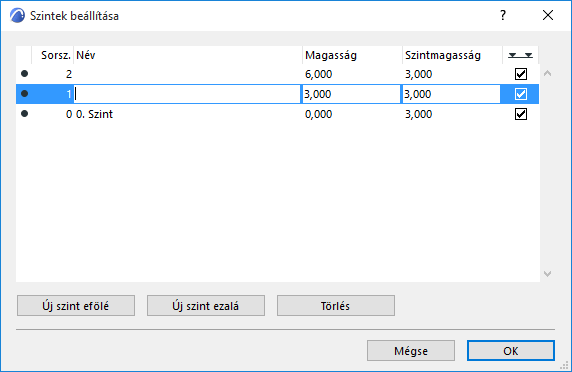

A párbeszédablak felső részében a terv aktuális szintjeinek görgethető listája található. Ha új tervet kezd, már lehet, hogy számos szint ki van alakítva alapértelmezettként. Minden tervnek tartalmaznia kell legalább egy szintet.

A szint aktiválásához válassza ki azt a listából, majd kattintson az OK gombra. Az Alaprajzon a kiválasztott szint látható.

Megjegyzés: A szintek között a Navigátor terv vagy Nézet térképe segítségével is navigálhat vagy a szinthez kapcsolódó parancsokkal a mini Navigátor eszközsorban.

Új ez fölé/Új ez alá: Kattintson valamelyik gombra a listában jelenleg kiválasztott szint alatti vagy feletti szint létrehozásához.

Ha kiválasztotta a szint nevét, szerkesztheti a nevet, helyét (Terv 0,00-tól) és magasságát a felette lévő szinttől, és azt, hogy mutassa-e a szintvonalakat a metszeteken. A Sorszám mező nem szerkeszthető.

Több elem is kijelölhető, ha az értékeket egyidejűleg több szintre vonatkozóan kívánja szerkeszteni.

A szintmagasság és a magasság értékének módosítása eltérő hatású:

•A szintmagasság módosítása érinti az összes felette lévő szint magasságát (pozitív szintsorszám esetén), ill. az összes alatta lévő szint magasságát (negatív szintsorszám esetén). Tehát az egész épületet nyújtjuk vagy zsugorítjuk, ha egy szintmagasságot változtatunk. Az összes többi szint szintmagassága változatlan marad.

•Ha a szint magasságát változtatjuk, ettől megváltozik a felette és alatta lévő szintmagasság. Ilyenkor ennek az egyetlen szintnek a helyét változtatjuk, de az épület egésze nem változik. Az összes többi szint a helyén marad.

Megjegyzés: A szintmagasságok módosítása kifordult elemeket eredményezhet, melyek legfelső pontja a legalsó pont alá kerül.

Lásd Kifordult elemek.

Szint kijelzése a metszeteken (a Szintek beállítása párbeszédablak jobb oldali ikonja): Jelölje be ezt a négyzetet ezen szint szintvonalainak megjelenítéséhez a metszet nézetben.

További részleteket lásd Emeletszint vonalak megjelenítése/elrejtése Metszet/Homlokzat/BF ablakokban.

Törlés: Ha ide kattint, törli a kiválasztott szintet a tervből.

Figyelem! Szint törlésével minden elem törlődik, amelynek az adott szint volt a honszintje!

Figyelem: Szint törlésekor és hozzáadásakor, illetve a szint magasságának módosításakor a visszavonható lépések törlődnek.
