A Rajzkezelő felsorolja a tervbe (a Tervlapkönyvbe és a modellnézetekbe) lehelyezett rajzokat, beleértve a külső tervből származókat és a külső rajzfájlokat, mint például a PDF fájlokat.
A Rajzkezelő parancsainak segítségével ellenőrizhető az elhelyezett rajzok állapota, módosítható frissítési típusuk, továbbá helyreállíthatók, kiigazíthatók vagy módosíthatók a kapcsolatok.

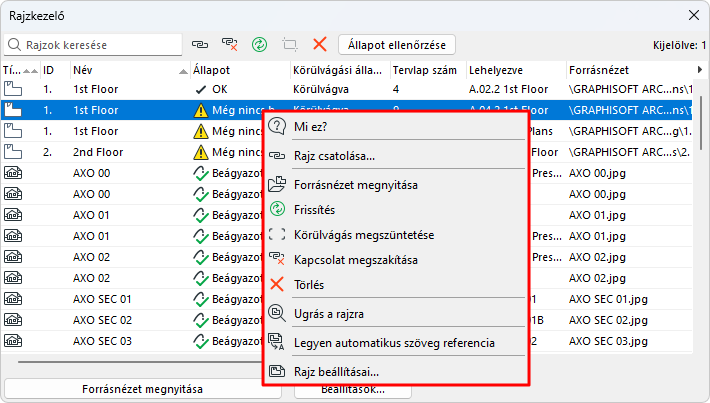

A listában kijelölt rajzokhoz a helyi menüben is találhatók parancsok.
A Rajzkezelőben nem lehet közvetlenül módosítani a kijelölt rajz paramétereit. A rajz beállításainak módosításához használja a Rajz beállításokat.
A Műveletközpontban megtekinthetők a rajzok és megnyitható a Rajzkezelő (Fájl > Infó > Műveletközpont).
A lehelyezett rajzok kezelése és frissítése
Alkalmazza az alábbiak egyikét:
•válassza a Fájl > Külső tartalom > Rajzkezelő-t
•kattintson a Rajzkezelő ikonjára a Navigátor/Szervező jobb felső sarkában levő kiugró menüben
•válassza az Ablak > Paletták > Rajzkezelő lehetőséget
Ha az aktív ablakban található rajz, az a Rajzkezelőben félkövéren jelenik meg.
•Alapértelmezésben minden rajz Típusa, Azonosítója, Neve, Státusza, Körülvágási állapota, Tervlapja (Helye), Forrásnézete és Elérési útvonala információ gyanánt látható.

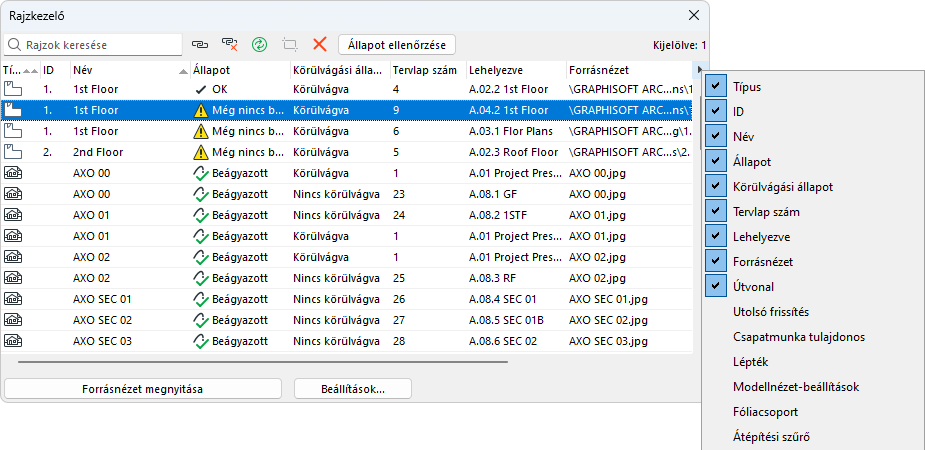

•Oszlopok ki/bekapcsolása: kattintson a jobb egérgombbal bármelyik oszlop fejlécére, előhívva így az elérhető oszlopok listáját vagy kattintson a fekete nyílra a listaoszlopok jobb oldalán.
•Oszlopok rendezése az oszlop fejlécére kattintva
•Másodlagos rendezés: kattintson egy másik oszlop fejlécére az első rendezéssel létrejött hierarchián belüli további rendezéshez
•Oszlopszélesség grafikus módosítása
•Típus: a rajz forrásának típusát jelzi (pl. alaprajzi nézet vagy PDF fájl).
•ID: a rajz azonosítóját mutatja.
•Név: a rajz nevét mutatja.
•Állapot: Lásd Rajz frissítési állapota lent.
•Lehelyezve: Annak a tervlapnak vagy modellnézetnek a neve, amelyre a rajz le van helyezve.
•Forrásnézet: a Navigátor Terv térképén megjelenített forrásnézet. Ha a rajz forrása nem egy projekt nézet, akkor ez az oszlop a forrás fájl nevét és (többoldalas PDF dokumentum forrás esetén) azt a lapszámot, ahonnan a rajz létre lett hozva.
Megjegyzés: Ha a rajz forrása egy DWG papírtér, ez a mező jelzi a nézőpont számot is.
•Elérési út: a rajz forrás nézet helye (pl.: vagy belső vagy a fájl útvonala).
A kijelölt rajz(ok) esetén:
•OK: A rajz frissítve van.
•Módosított: A forrás megváltozott. Kattintson a Frissítés gombra a rajz frissítése céljából.
•Hiányzó: A kapcsolt rajz forrása nem található.
•Nincs hozzáférés: Nincs hozzáférése a forráshoz, mert vagy az Archicad bemutató változatát használja vagy csapatmunkát nem támogató védőkulcsot használ vagy nincs csapatmunka elérési joga ehhez a forráshoz.
•Frissítendő: Átmeneti állapota olyan rajzoknak, amelyek szerepelnek a Frissítendő Rajzok csoportban, azonban a frissítési eljárás még nem érintette ezt a rajzot.
•Frissítés: A jelenleg frissítés alatt álló rajz átmeneti állapota.
•Beágyazott. A rajz kapcsolata megszűnt és nem lehet frissíteni. (A Rajzkezelő csak tájékoztatásul jelzi a korábbi forrásnézetet.)
•Ellenőrizendő: Az automatizált háttér gyors-ellenőrzés funkció nem tudja biztosan eldönteni, hogy a rajzot szükséges-e frissíteni vagy nem. Ha ez az állapot látható, hajtsa végre a következő lépések egyikét:
–Kattintson az Állapot ellenőrzése gombra és kiderül, hogy a rajz vagy OK vagy Módosított. Az utóbbi esetben a Kézi frissítésű rajznál eldöntheti, hogy frissíteni kívánja-e. (Az Automatikus frissítésű rajz automatikusan frissülni fog, mihelyst aktiválja a tervlapját vagy ablakát.)
–Kattintson a Frissítés gombra.

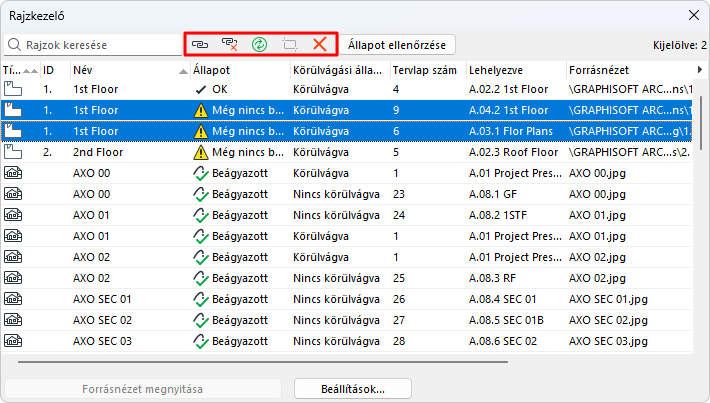

A bal felső sarokban látható parancsok (ikonok) a listában kijelölt rajz(ok)ra vonatkoznak. Az összes vonatkozó parancs elérhető a kijelölt rajz helyi menüjében is.

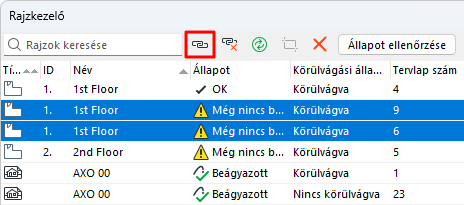

A kijelölt rajzot hozzácsatolja egy külső forráshoz vagy egy belső nézethez.

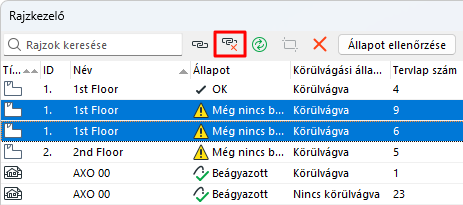

Megszünteti a kijelölt rajz kapcsolatát. A rajz ekkor be van ágyazva a tervbe. Nem frissíthető addig, amíg ismét össze nem kapcsolja a forrással.

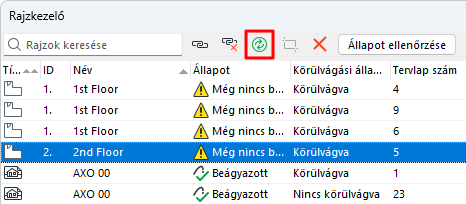

Kattintson a rajz aktualizálásához.
Rajz körülvágása a kerettel
Kézzel átméretezett határvonallal rendelkező, nem körülvágott, kijelölt rajz esetén:
ezzel a paranccsal levághatók a rajz nem látott részei.
Lásd Rajz kerete.
A figyelmező üzenet bezárása után kattintson a kijelölt rajz(ok) törléséhez.
Megjegyzés: Rajz törlése CSAK akkor visszavonható, ha a törlés idején a rajzot tartalmazó ablak az aktív.
Ellenőrizze a kijelölt rajz(ok) frissítésének állapotát, ha az aktuális állapot „Ellenőrzendő”.

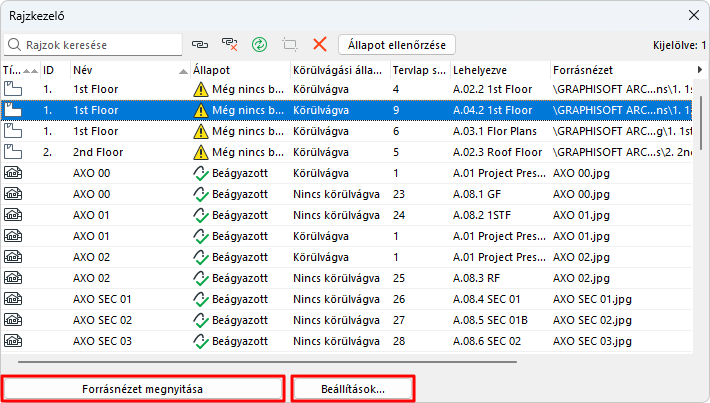

Nyissa meg a kijelölt rajz forrás nézetét. (Ez a gomb szürke a külső forrással rendelkező rajzok esetén.)
Nyissa meg a kijelölt rajz Beállítások párbeszédpanelét.
Megjegyzés: Paraméterek egyszerre több rajzhoz való hozzárendeléséhez (mint egy egységes toll készlet a Tervlapkönyv minden rajzához), jelölje ki a rajzokat a Rajzkezelőben és kattintson a Beállításokra. A módosított beállításokat a program az összes kijelölt rajzra alkalmazza (a többi rajzbeállítás nem változik az egyes rajzoknál).
