A lehelyezett rajzok kezelése és frissítése
Minden, a tervbe lehelyezett rajz a két alábbi típus egyikéhez tartozik:
•Automatikus frissítés. A tervlapra lehelyezett rajz automatikusan frissül minden alkalommal, amikor a tervlap ablak aktívvá válik (az előtérbe kerül vagy kiválasztja kimenetként). Publikálás előtt is végbemegy egy automatikus frissítés. Ha egy automatikus frissítésű rajz nem a jelenleg nyitott tervfájlból származik, az Archicad ellenőrzi, hogy szükség van-e a frissítésére, és ha igen, végre is hajtja a frissítést.
Automatikus frissítésű csapatmunka rajzokkal kapcsolatos megjegyzés: A Csapatmunka tervben a külső forrással (pl. külső terv, PDF, DWG, PNG) rendelkező, automatikus frissítésű rajz csak akkor frissül, ha lefoglalta az adott Rajzot.
•Kézi frissítés. A rajz rögzítve van abban az állapotban, amikor a forrásnézetet vagy fájlt a tervlapra helyezte vagy legutóbb frissítette. Ez a megoldás olyankor lehet hasznos, ha érintetlenül szeretné hagyni a rajzokat, amíg jóvá nem hagyják őket vagy tovább nem tud lépni a következő munkafázisra. A manuális frissítésű rajzok csak akkor frissülnek, ha futtatja a frissítés parancsot.
Csapatmunka rajzok manuális aktualizálásával kapcsolatos megjegyzés: Ha manuális frissítésű rajzot foglalt le, csak önnek van joga aktualizálni azt.
Bármely elhelyezett rajz esetén az alapértelmezett frissítési típus a Rajz beállításainál adható meg.
A Rajzkezelő segítségével ellenőrizhető a tervben található rajzok állapota, módosítható azok frissítési típusa, továbbá helyreállíthatók, kiigazíthatók vagy módosíthatók a kapcsolatok.
A Műveletközpontban megtekinthetők a rajzok és megnyitható a Rajzkezelő (Fájl > Infó > Műveletközpont).
Lásd Rajzkezelő.
Megjegyzés a külső rajz frissítésével kapcsolatban (BIMcloudból elhelyezett rajz)
Ha olyan tervet nyit meg, amely rajzainak forrását módosították, a Műveletközpont Rajzok oldala figyelmeztet erre.
A megnyitáshoz tegye az alábbiak egyikét:

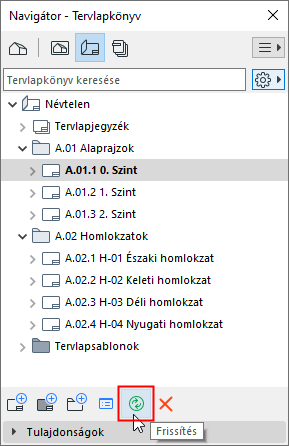

•A Navigátorban, a Szervezőben vagy a Rajzkezelőben:
–jelölje ki a rajzo(ka)t, majd használja a helyi menü Frissítés parancsát vagy a paletta Frissítés gombját.
•A Tervlap ablakban: jelölje ki a rajzo(ka)t, majd használja a helyi menü Frissítés parancsát

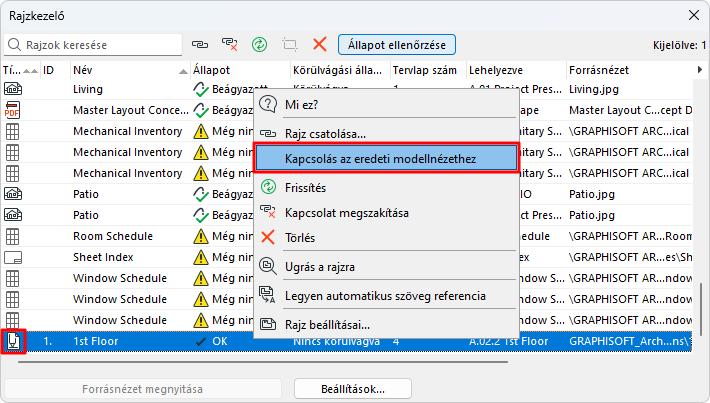

Ha a Tervlapkönyv olyan rajzokat tartalmaz, amelyek forrása egy kapcsolt PMK fájl (amely a Publikálóban készült egy modellnézetből), akkor ezek a PMK-alapú rajzok újból hozzákapcsolhatók eredeti modellnézetükhöz. Jelölje ki a PMK fájlokat a Rajzkezelőben (többet is kijelölhet), és válassza a következő parancsot a helyi menüben: Kapcsold az eredeti modellnézethez.
A munkafolyamat leírását lásd: Tervlapkészítés: Nagyobb tervek.
Megjegyzés a külső rajz frissítésével kapcsolatban (BIMcloudból elhelyezett rajz)
Ha olyan rajzot helyez el, melynek forrása egy külső csapatmunka terv, a rajz egy másolata jön létre a gépén. Amikor később frissíti a rajzot, a helyi példány automatikusan szinkronizálásra kerül a szerveren található tervvel.
Egy esetben egy külső csapatmunka tervből elhelyezett rajz nem kerül frissítésre. ha be van jelentkezve a forrás csapatmunka tervbe az aktuális számítógépéről, és beküldetlen változtatásai vannak a csapatmunka tervben. Ekkor az Archicad felismeri, hogy a rajz esetleg nem teljesen friss a szerveren, és nem frissíti. Ebben az esetben figyelmeztetést kap. Küldje be a változtatásokat a forrás csapatmunka tervből, majd frissítse az elhelyezett rajzot az aktuális tervből még egyszer.
