DXF/DWG átalakítás beállításai

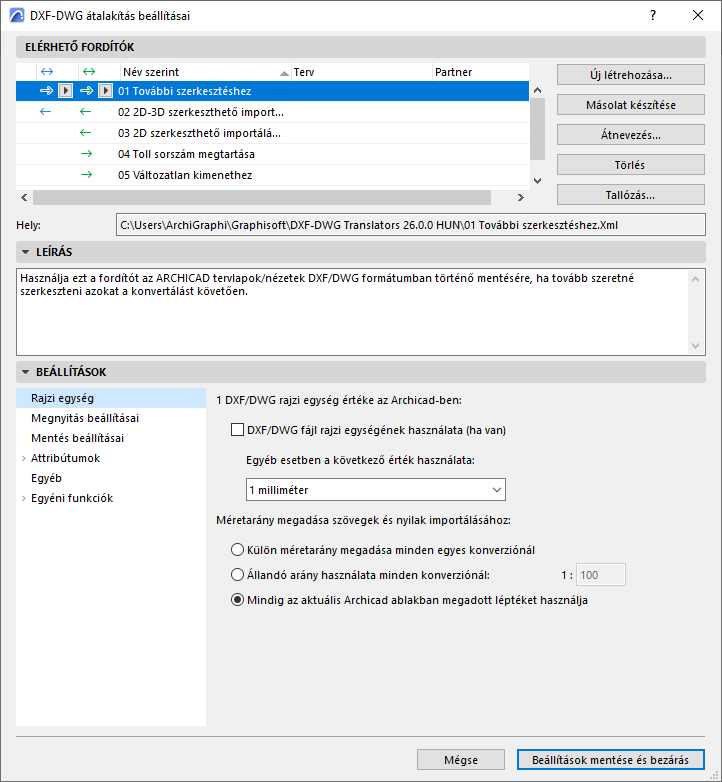

Ez a párbeszédablak felsorolja az előre meghatározott és testre szabott DXF-DWG fordítókat. Segítségükkel meghatározhatja az elemek értelmezését a DXF/DWG formátumba történő exportálás esetén, illetve a DXF/DWG fájlok elemeinek az értelmezését Archicadbe történő importálás esetén.
A DXF-DWG fordítókat az Archicad program Alapérték mappája tárolja.
Megjegyzés Csapatmunka esetén: A közös fordítók használatával valamennyi felhasználó ugyanazokhoz az átalakítási beállításokhoz férhet hozzá. Javasolt, hogy a CAD rendszergazda (vagy az irodában ezzel megegyező szerepet betöltő személy) kezelje a fordítók készletét és helyezze el azokat a szerveren. A fordítók használatához minden felhasználónak hozzá kell azokat adnia saját listájához a DXF/DWG fordító beállítása párbeszédablakban található Tallózás... lehetőség segítségével.
Ez a párbeszédablak hozzáférhető:
•DXF/DWG fájlok mentésekor vagy megnyitásakor: kattintson a Beállítások gombra a Mentés, Megnyitás, Hozzáfűzés vagy az Xref csatolása párbeszédablakban
•a Fájl > Együttműködés >DXF-DWG > DXF-DWG átalakítás beállításai paranccsal
•amikor megnyit egy DXF/DWG állományt a Fájl > Könyvtárak és Tárgyak > Tárgy megnyitása paranccsal,
•a Fájl > Könyvtári elemek > Blokkok beolvasása DXF/DWG fájlból paranccsal.
A fordítók listájában a következő adatmezők láthatók: név, terv, partner.
A zárolt fordító nem szerkeszthető, de létrehozható egy másolat, amely már módosítható.

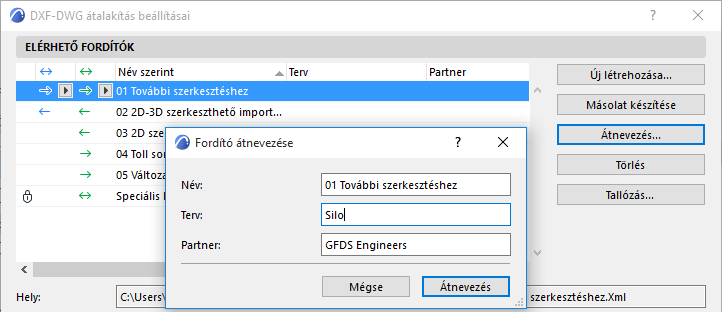

A mezők szerkesztéséhez kattintson duplán a lista egyik elemére a Fordító átnevezése párbeszédablak megnyitásához, vagy kattintson az Átnevezés gombra.
Törlés (nem zárolt fordító esetén elérhető):
Kattintson a nem szükséges fordítók eltávolításához:
•A fordító XML törlése. Ezzel a beállítással a fordító összes ilyen beállítása törlődik. Egyszerűen törölje a fordítót a párbeszédpanel listájáról. (Ha ismét hozzá kívánja adni a listához, kattintson a Tallózás lehetőségre.)
Új létrehozása: Hozzon létre új fordító XML fájlt az alapértelmezett beállítások használatával, és adja azt hozzá a listához. Ez az XML fájl tetszőleges helyre (pl. irodai fájlszerverre) menthető.
Duplikálás: A kijelölt fordító duplikálása. A program új XML fájlt hoz létre ugyanazon a helyen, ahol a kijelölt fordító található.
Eltávolítás (zárolt/nem elérhető/hiányzó fordító esetén elérhető): Ezzel a művelettel eltávolítható a fordító a párbeszédablakban található listáról, ugyanakkor a fordítói XML fájl nem törlődik a felhasználó rendszeréből. (Ha ismét hozzá kívánja adni a fordítót a listához, kattintson a Tallózás lehetőségre.)
Tallózás: Ha ide kattint, egy meglévő fordító fájlba léphet be.
Hely: Ez a mező jeleníti meg a kiválasztott fordító fájl elérési útját, és nem szerkeszthető.
Megjegyzés: Az XML fájl átnevezés, áthelyezés vagy törlés után dőlt betűkkel látható a fordítók listáján, és állapota nem elérhető.
Miért nem szerkeszthetőek a fordítóim?
A fordító zárolt
A zárolt fordító nem szerkeszthető, de létrehozható egy másolat, amely már módosítható.
A fordítót frissíteni kell
Az Archicad 26-os verziójától kezdve a DXF-DWG fordítófájl (xml formátum) frissített fájlformátumot használ.

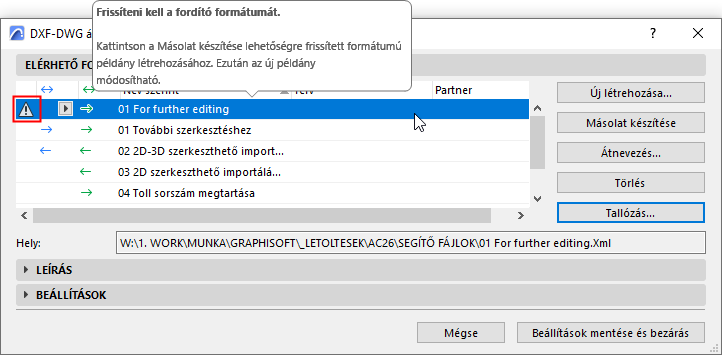

A korábbi verziójú tervekből importált fordítók megjelennek a DXF/DWG fordító beállításai párbeszédpanelen, de mivel elavultak, ezért nem szerkeszthetők. Ezeket egy ikon és egy eszköztipp jelöli. Hozzon létre egy másolatot: a rendszer most az új formátumra frissíti ezt az új példányt.
A fordító sablonfájlja nem elérhető
Ha az elavult (és ezért nem szerkeszthető) fordító nem hozzáférhető sablonfájlt használ: ezt egy ikon és egy eszköztipp jelöli utasításokkal kiegészítve.
1.Először nyissa meg a fordítót az Archicad egy (26-osnál) korábbi verziójában: ekkor a fordító beállításai már szerkeszthetők
2.Keresse meg a sablonfájlt: ekkor a sablonfájl és annak beállításai már elérhetők
3.Nyissa meg újra a fordítót az aktuális Archicad verzióban: most már frissítheti a fordítót (létrehozhat egy másolatot) a megfelelő sablonfájl alapján.
Ez egy többsoros szerkesztőablak, amely a kiválasztott fordítóról tartalmaz információkat. A tartalma egy kattintással szerkeszthető.
DXF/DWG beállítások panel
A fordítók beállításai – az adatátvitel konvertálási szabályai – hat fő csoportba sorolhatók:
•Rajzi egység
•Megnyitás beállításai
•Mentés beállításai
•Jellemzők
•Egyebek
•Egyéni utasítások
Rajzi egység (DXF-DWG átalakítás beállítása)
Megnyitási lehetőségek (DXF-DWG átalakítás beállításai)
Beállítások mentése (DXF-DWG átalakítás beállításai)
Attribútumok (DXF-DWG átalakítás beállításai)
Fóliák (DXF-DWG átalakítás beállításai)
Tollak és színek (DXF-DWG átalakítás beállításai)
Vonaltípusok (DXF-DWG átalakítás beállításai)
Kitöltések (DXF-DWG átalakítás beállításai)
Betűtípus konvertálás (DXF-DWG átalakítás beállításai)
