Tárgy beállítások párbeszédablak paneljei

Tárgymodell panel (alapértelmezés szerint nem látható)

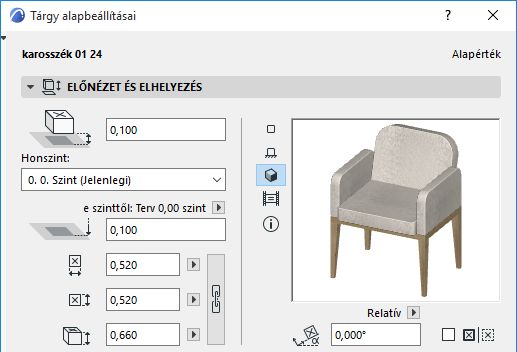

Tárgy előnézet és elhelyezés panel

Alsó rész eltolása a honszinttől: Adjon meg egy értéket az objektum honszintjéhez viszonyított alapmagasságának meghatározásához.

Alsó magasság [a hivatkozási szinthez]: A tárgynak a Terv 0,00 szintjéhez vagy bármilyen más, egyedileg meghatározott referenciaszinthez mért abszolút alapmagasságát mutatja.

Lásd még: Referenciaszint alapbeállítások.

Megjegyzések:

–A referenciaszintek a Beállítások > Terv beállításai > Referenciaszintek menüben állíthatók be.

–Ez az érték nem határoz meg kapcsolatot, hanem egy számított érték. Ha megváltoztatja a referenciaszintet, a tárgy aljának helyzete nem változik meg.

1. és 2. méret: adja meg a tárgy két derékszögű méret értékét (pl. hosszúság és szélesség).

Kattintson a lánc ikonra, hogy ezeket az értékeket arányosan állandónak vegye.

Magasság: Adja meg a tárgy magasságát.

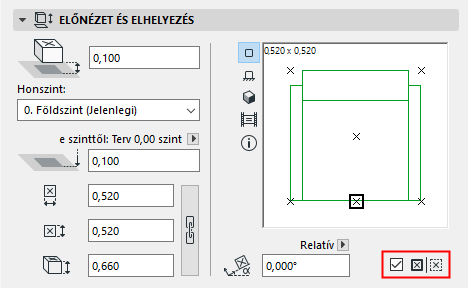

Igény szerint itt adhatja meg a tárgy elforgatási szögét, amennyiben van ilyen.

Az előugró ablakban megadható, hogyan értelmezze a program ezt a szögértéket az elem elhelyezése során.

• Tájoláshoz képest relatív (a szög mérése az Elforgatott nézethez képest történik);

Lásd még: Tájolás megadása.

vagy

• Koordináta-rendszerhez képest abszolút (a szög mérése a terv koordináták (0,0) pontjából történik)

Jelölje be a Könyvtári elem tükrözése jelölőnégyzetet a kiválasztott Könyvtári elem elhelyezésekor való tükrözéshez vagy egy kiválasztott tárgy tükrözéséhez. (A négyzet bejelölése után tekintse meg az előnézetet, hogy lássa a tárgy elhelyezését.)

Előnézet beállítások

A jobb oldali Előnézet területen különböző módokon jeleníthető meg a tárgy, attól függően, hogy a bal oldali ikonok közül melyiket választja. A tárgy különböző paramétereinek beállításakor ellenőrizze az előnézetet, ahol megtekinthető a módosítások eredménye.

Az előnézet módosításához használja az Előnézet beállítások opcióit:

Ha a kurzort az Előnézet területen belülre mozdítja, „átbillentő” nyíl alakot vesz fel, amellyel megtekintheti (a Tervben vagy a 3D előnézetekben) könyvtári elemének minden oldalát.

Az előnézeti beállítások fentről lefelé haladva:

•Alaprajz nézet

•Elölnézet

•3D nézet

•Előre meghatározott előnézet

Megjegyzés: Az előre meghatározott előnézet módosításához használja a GDL tárgy szerkesztő Előnézet vezérlőit.

Lásd Előnézet.

Ha a Előnézet területre áll a kurzorral, az „forgatható” nyíl alakot vesz fel, amellyel (többszöri kattintással) elforgatható az alaprajz vagy a 3D-s előnézet.

Information

Ha szeretné elolvasni a tárgyra vonatkozó rövid leírást, kattintson az „Információ” ikonra.

Ha további információt szeretne a könyvtári elemről (pl. szerző, leírás), kattintson az Infó gombra. Ha saját készítésű könyvtári elemét megosztja a BIM Components portálon, ezeket az adatokat a megosztáskor is megadhatja.

Lásd Tárgy megosztása a BIM Components-en.

Elhelyezési horgonypont

A Tárgyakat a Könyvtári elem 2D-s jelképén meghatározott pontoknál fogva helyezheti el. Közülük az egyik az elsődleges fogópont. Ezt a pontot kiemelt négyzet jelöli, és a Tárgy alapértelmezett beillesztési pontjaként és horgonypontjaként fog viselkedni.

A többi pontot X-ek jelölik. Kattintson bármelyikre, ha ezt szeretné beillesztési pontként használni az alapértelmezett elsődleges pont helyett.

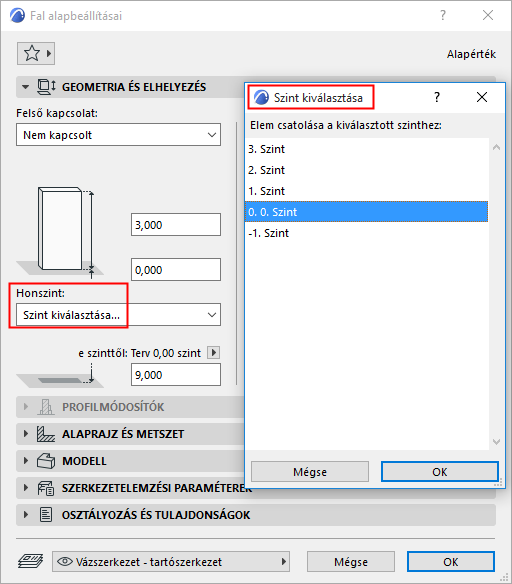

Honszint: Válassza ki a tárgy honszintjét: ez alapértelmezetten a Jelenlegi szint, azonban a Szint kiválasztása lehetőségre kattintva bármilyen szintet megadhat honszintként.

További részleteket lásd Honszint.

Tárgy egyéni beállításai panel

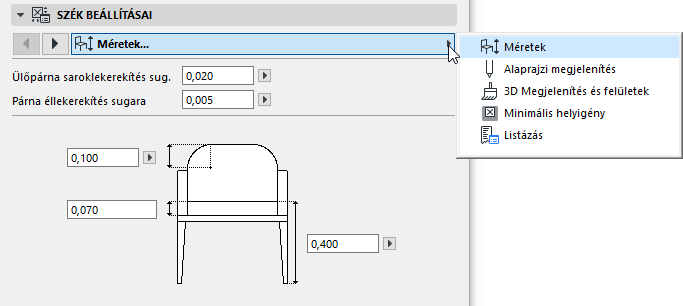

Az elérhető paraméterek a tárgy függvényében változnak. Ha alkalmazható, kattintson a felugró menüre a különböző paraméterkategóriák eléréséhez.

A módosított paraméterek más tárgyaknak történő átadásáról lásd Paraméterek átadása tárgyak között.

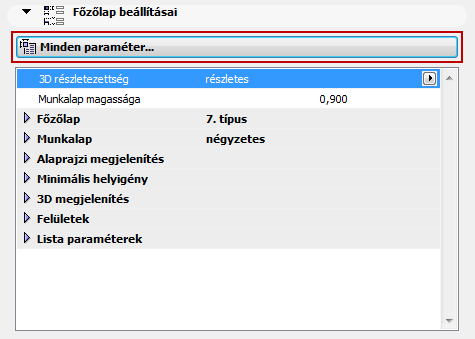

–Minden paraméter: Bizonyos tárgyak Paraméterlistái alternatívaként használhatók a grafikus Egyéni beállítások helyett. Ha Ön inkább a Paraméterlistát használná, válassza ki azt az Egyéni beállítások előugró panelen:

A Minimális helyigény paraméter (mely sok tárgy esetében előfordul az Archicad Könyvtárban) meghatározza az elhelyezett tárgy körül üresen hagyandó területet. Az összes tárgy minimális helyigényének mutatását alaprajzi nézetekben a Modellnézet-beállítások terület globális beállításaival adhatja meg.

Lásd Könyvtári elemek egyéb beállításai.

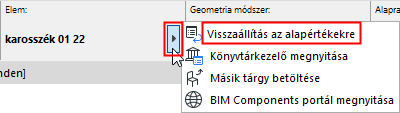

Visszaállítás az alapértékekre

Ha módosította valamelyik könyvtári elem GDL beállításait, az alapértelmezett értékek visszaállításához használja a Visszaállítás parancsot az infótáblán:

Tárgy Alaprajz és metszet panel

Ez a panel (vagy az Infótáblán található hasonló vezérlők) a következőkre használható:

•Meghatározhatja azokat a szinteket, ahol megjelenik a tárgy

•Opcionálisan felülírhatja a 2D megjelenítés paramétereit, amelyeket a tárgy GDL leírása tartalmaz (lásd lentebb: Elemek attribútumainak felülírása).

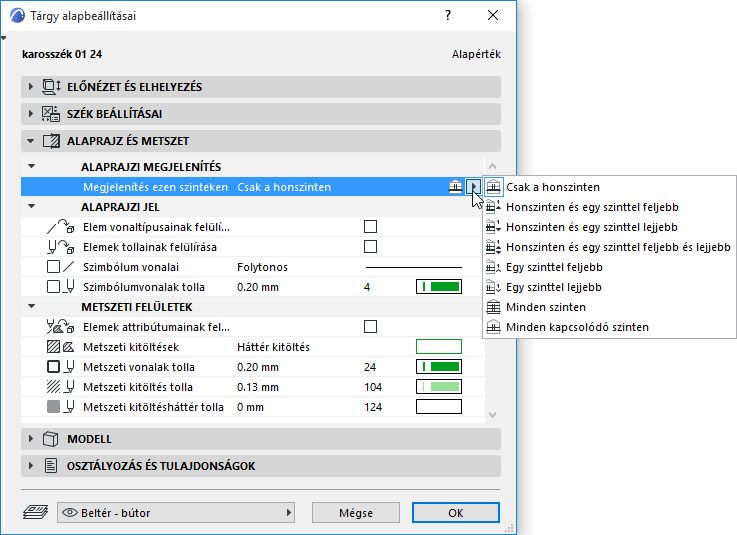

Megjelenítés: Ez a vezérlőelem (ha elérhető) lehetővé teszi, hogy megszabja, milyen szinteken jelenjenek meg a tárgyak: csak a honszintjükön vagy körvonalasan a többi szinten is.

A Lámpa tárgy megjeleníthető úgy, hogy csak egy szinttel feljebb vagy egy szinttel lejjebb jelenjen meg.

További részleteket lásd Megjelenítés ezen szinteken.

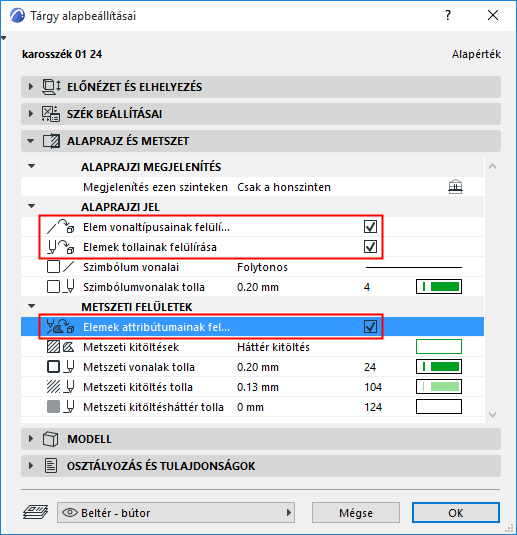

Elemek attribútumainak felülírása

A 2D megjelenítés beállításait használó tárgy 2D jellemzőit (vonaltípus, toll, kitöltés) általában a fent bemutatott Egyéni beállítások panelen szokás megadni.

Lásd fentebb a Tárgy egyéni beállításai panel részt.

Azonban ugyanezek a jellemzők felülírhatók a Tárgy alapbeállításai Alaprajz és metszet panelének egyszerűsített beállításainál is.

Adja meg a vágott, vágatlan és metszősík fölötti vonalakra, a tollakra, valamint a kitöltésekre vonatkozó beállításokat.

A beállítások csak akkor lépnek érvénybe, ha a vonatkozó Elem vonaltípusainak/tollainak/attribútumainak felülírása jelölőnégyzet(ek) be van(nak) kapcsolva.

Megjegyzés: Bizonyos tárgyak esetén nincs megadva a GDL tárgy paraméter. Ilyen esetben a tárgy az Alaprajz és metszet panelen megadott jellemzőkkel jelenik meg (a Felülírás jelölőnégyzetek állapotától függetlenül).

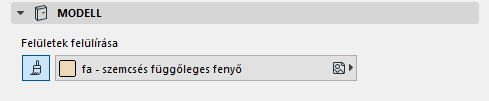

Tárgymodell panel (alapértelmezés szerint nem látható)

Ez a panel alapértelmezés szerint nem látható. Ha szüksége van rá, jelenítse meg a panelt az Ajtó/ablak beállításai menüpontban a Beállítások > Munkakörnyezet > Eszközbeállító párbeszédablakok lehetőségnél.

Ezen a panelen tetszés szerint állíthat be egyetlen felületet a tárgy számára.

Aktiválja a Felület gombot, majd válasszon felületet a kiugró listából.
