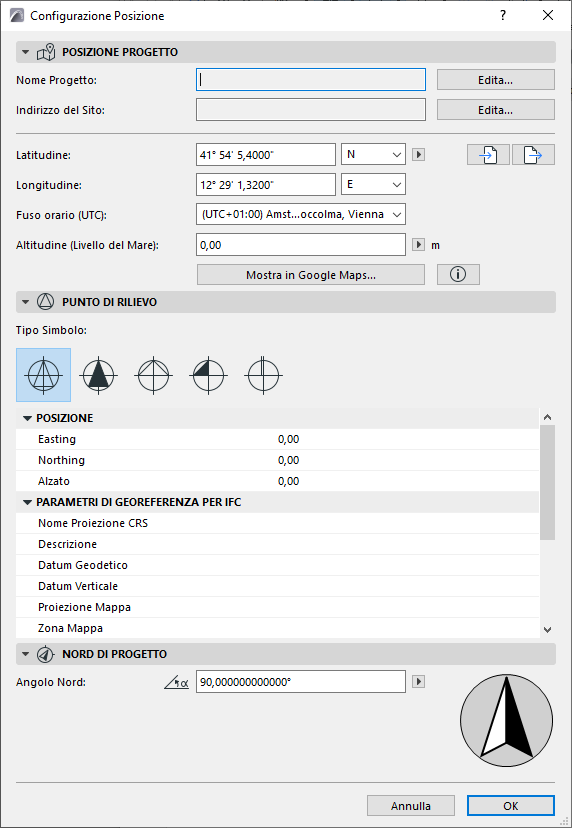

La Configurazione Posizione è disponibile:
•da Opzioni > Preferenze Progetto > Configurazione Posizione
•dal menu contestuale del Nome Progetto nel Navigatore
La Configurazione Posizione ha tre pannelli:
Nome Progetto e Indirizzo Completo del Sito derivano dalla finestra di dialogo Informazioni Progetto.
Fare clic su Edita per modificare questi dati aprendo la finestra di dialogo Informazioni Progetto.
Vedere Info Progetto.
Immettere latitudine e longitudine della Posizione Progetto.
•Per la massima precisione (per es. ai fini della Valutazione energetica), bisogna identificare e immettere i dati esatti di latitudine e longitudine relativi alla posizione del progetto.
•Fare clic sui menu a comparsa per commutare la scelta tra latitudine Nord e Sud, e longitudine Est e Ovest.
•Scegliere l'unità di misura desiderata dal menu a comparsa.
Fuso Orario
Scegliere il fuso orario della Posizione Progetto, espresso come differenza positiva o negativa rispetto all'orario UTC (Coordinated Universal Time), insieme al nome corrispondente del fuso orario.
Altitudine
Immettere l'altitudine della posizione del progetto usando l'unità desiderata.
•L'altitudine viene utilizzata come Livello di Riferimento Livello del Mare del proprio progetto in Opzioni > Preferenze Progetto > Livelli di Riferimento.
•I dati sull'altitudine sono utilizzati quando si esporta il progetto nei formati SketchUp e Google Earth.
Vedere SketchUp (.skp) e Google Earth (.kmz).

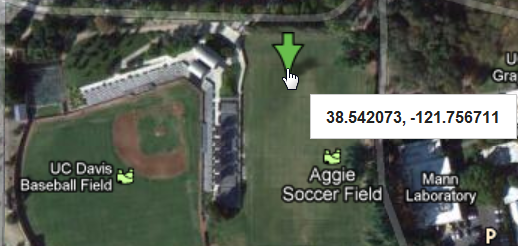

Usare Google Maps per visualizzare e ricercare i dati della posizione
Disponendo di una connessione Internet, >fare clic su Mostra in Google Maps per visualizzare la posizione del progetto definita dai dati di latitudine e longitudine.
Per cercare i dati esatti usando Google Maps, eseguire lo zoom sulla posizione desiderata. Fare clic con il tasto destro per aprire il menu contestuale, quindi scegliere “Cosa c'è qui?” per visualizzare (e copiare, quando necessario) la latitudine e la longitudine.
Importa/Esporta Configurazione Posizione (XML, SketchUp, Google Earth)
Usare i pulsanti Importa e Esporta per trasferire i dati di Configurazione Posizione in formato XML, Google Earth (.kmz) o SketchUp (.skp).
Tutti e tre i formati possono essere utilizzati per trasferire le informazioni tra i progetti. I formati Google Earth e SketchUp consentono anche agli utenti di allineare i loro modelli con i modelli di SketchUp e Google Earth.
•Il formato XML memorizza e legge longitudine e latitudine, formato di visualizzazione dell'angolo, fuso orario, altitudine e udm altitudine, direzione e formato di visualizzazione del nord.
•Il formato Google Earth (.kmz) memorizza longitudine, latitudine e altitudine come singolo segnaposto. La funzione di importazione legge anche i dati di longitudine e latitudine dai file .kmz che contengono un singolo segnaposto. Anche l'altitudine sarà importata se espressa in modalità assoluta (non relativa o compatta).
•Il formato SketchUp (.skp) esporta e importa longitudine, latitudine, altitudine, direzione del nord e fuso orario. I dati Indirizzo del sito: città e Indirizzo del sito: nazione vengono esportati ma NON importati).
Per altre informazioni su SketchUp:
•importazione: vedere SketchUp (.skp)
•unione: vedere Unisci file SketchUp (.skp)
•esportazione: vedere SketchUp (.skp)
Per altre informazioni su Google Earth:
•importazione: vedere Google Earth (.kmz)
•unione: vedere Unire un file di Google Earth (.kmz)
•esportazione: vedere Google Earth (.kmz)
•Scegliere un Tipo Simbolo per il Punto di Rilevamento del progetto.
•Impostare la posizione e i dati di Georeferenziazione.
Vedere PUNTO DI RILEVAMENTO.
Definire il Nord di progetto (dialogo Configurazione Posizione)
Immettere un valore dell'angolo dell'Azimut (direzione), o trascinare il puntatore bussola.

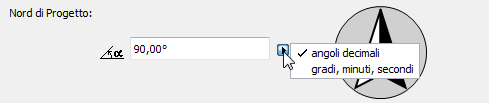

Dal menu a comparsa, scegliere l'unità di visualizzazione per il Nord di progetto.
Nota: la precisione delle unità dipende dalla precisione impostata per l'UdM angoli in Opzioni > Unità di lavoro.

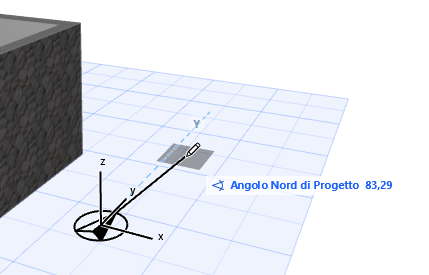

Configura Nord di Progetto (graficamente)
Il comando Configura Nord di progetto è disponibile da
•Opzioni > Preferenze Progetto > Configura Nord di progetto
•dal menu contestuale del Nome Progetto nel Navigatore
Nella Pianta o nella finestra 3D:
1.Fare clic per visualizzare l'icona Nord di progetto.
2.Muovere il puntatore per impostare il Nord di Progetto.
Il valore dell'Angolo Nord del Punto di Rilevamento viene regolato di conseguenza.
Il valore Nord di progetto ha effetto su quanto segue:
•I calcoli della funzione Valutazione Energetica.
•Alcuni Marker Alzato Interno includono testi che visualizzano il valore del Nord di progetto.
•L'oggetto Simbolo Nord (dalla libreria del progetto), se posizionato nel progetto, rispecchia il valore del Nord di progetto. (È necessario selezionare la finestra “Segui Nord di progetto” nelle impostazioni dell'oggetto.)
•Quando si usano le unità di misura di rilievo (in Opzioni > Preferenze Progetto > Unità di Lavoro), il Nord utilizzato nella Palette Coordinate e nell'Ispettore corrisponderà al valore impostato in questa finestra di dialogo.
•L'Azimut Sole sarà calcolato relativamente al Nord di progetto (dove Est è a 0,00 gradi).
Posizione Sole si imposta nei Settaggi Proiezione 3D. Vedere Posizione del Sole.
