Creare un retino di simbolo basato su uno schizzo disegnato in qualsiasi finestra 2D, con i seguenti passaggi:
1.Disegnare un motivo utilizzando Linee, Archi, Hotspot e/o Retini.
2.Selezionare tutte le componenti del motivo e scegliere Edita > Copia.
3.Andare a Opzioni > Attributi Elemento > Retini.
4.Fare clic su Nuovo.

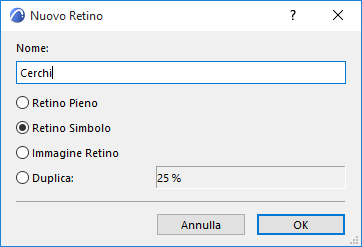

5.Immettere un nome per il nuovo retino.
6.Scegliere il pulsante Retino Simbolo, poi fare clic su OK.

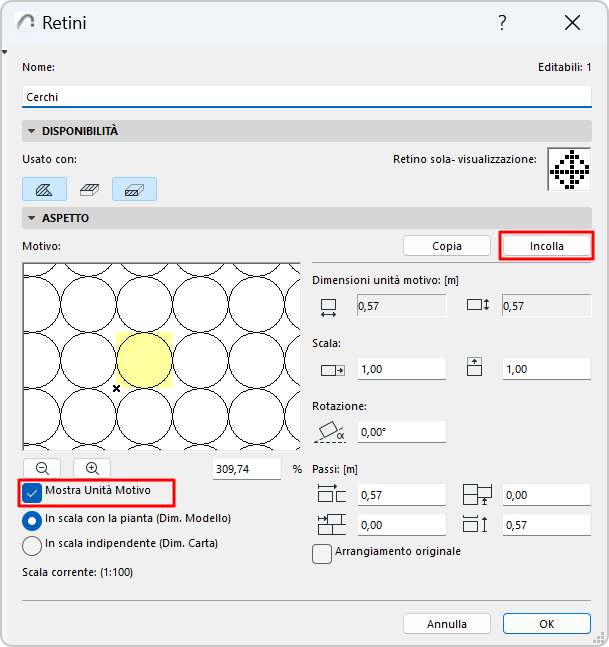

7.Nel pannello Aspetto, fare clic su Incolla. Il motivo copiato viene visualizzato nella finestra Motivo.
Note:
–La selezione incollata può includere solo Linee, Archi e Hotspot e/o Retini.
–Se la selezione incollata include retini: tutti i retini nel Retino Simbolo inserito verranno visualizzati con la stessa penna, anche se i retini di origine utilizzano penne diverse.
8.Selezionare Mostra unità Motivo per evidenziare una singola unità del motivo nella finestra anteprima di questa finestra di dialogo.

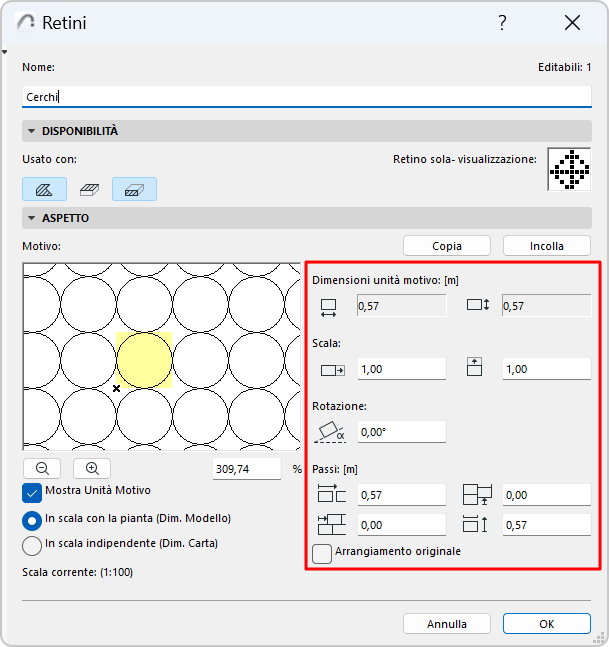

9.Usare i comandi sotto Edita Motivo Simbolo per impostare la dimensione, il motivo e l'angolo di rotazione per il retino simbolo.
Dimensioni unità motivo
Questa è la dimensione assoluta dell'unità simbolo in Pianta.
Usare questi quattro campi per impostare i vettori di righe che compongono il motivo del simbolo.
Scala
Immettere i fattori di scala coi quali adattare le dimensioni dell'unità simbolo orizzontalmente e verticalmente. (Per impostazione predefinita, questo fattore è 1,0 e pertanto le dimensioni dell'unità simbolo non vengono modificate.)
Il campo percentuale e i pulsanti zoom sotto la finestra di anteprima fanno riferimento all'immagine nella sola finestra di anteprima. L'anteprima visualizza il motivo del simbolo alla percentuale data rispetto al suo aspetto in Pianta.
Rotazione
Immettere un angolo in gradi se si desidera ruotare il motivo del retino.
Passi
Per modificare la distribuzione del motivo, immettere i valori di Spaziatura orizzontale e verticale tra i vettori del motivo.
È anche possibile immettere gli scostamenti, per creare spazi vuoti nel motivo.
Selezionare Arrangiamento originale per tornare ai valori originali.
Per determinare la relazione tra i retini e la scala di progetto, usare i due pulsanti di selezione.
Vedere anche Scala di Retini.

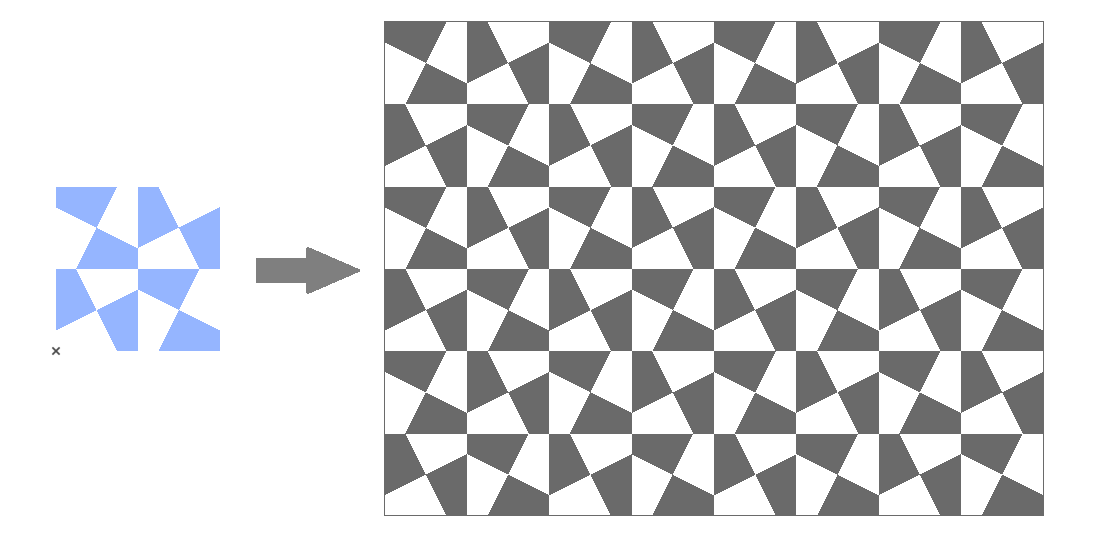

Modello di retino Simbolo (destra) basato su elementi di retino disegnati a mano (sinistra)
Retini Simbolo come strati nelle strutture composte: Adatta allo Strato
