Utilizzare le Guide Distanza per inserire e spostare con precisione gli elementi nella Pianta grazie alle guide a comparsa che mostrano dinamicamente le distanze dagli elementi "di contesto" circostanti. È possibile utilizzare le Guide Distanza sia durante che dopo il posizionamento degli elementi.
Abilita Guide Distanza
Le Guide Distanza sono abilitate per impostazione predefinita.
Attivare o disattivare i messaggi nei modi seguenti:
•Visualizza > Guide Distanza
•Opzioni > Ambiente di Lavoro > Ispettore e Input Coordinate

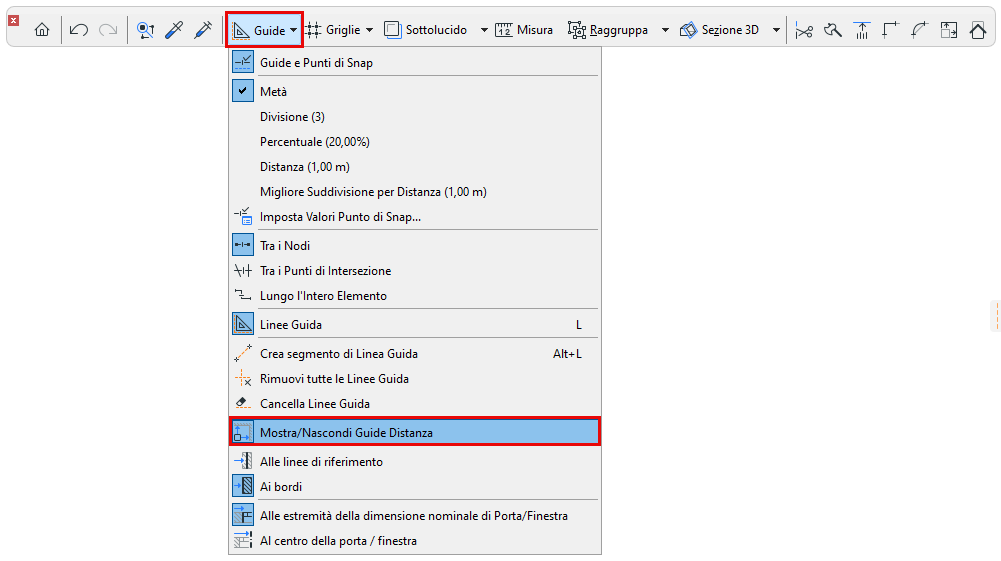

•Commutatore della barra strumenti
Il colore Guida Distanza è personalizzabile in Opzioni > Ambiente di Lavoro > Ispettore e Input Coordinate
Impostare le Preferenze della Guida Distanza

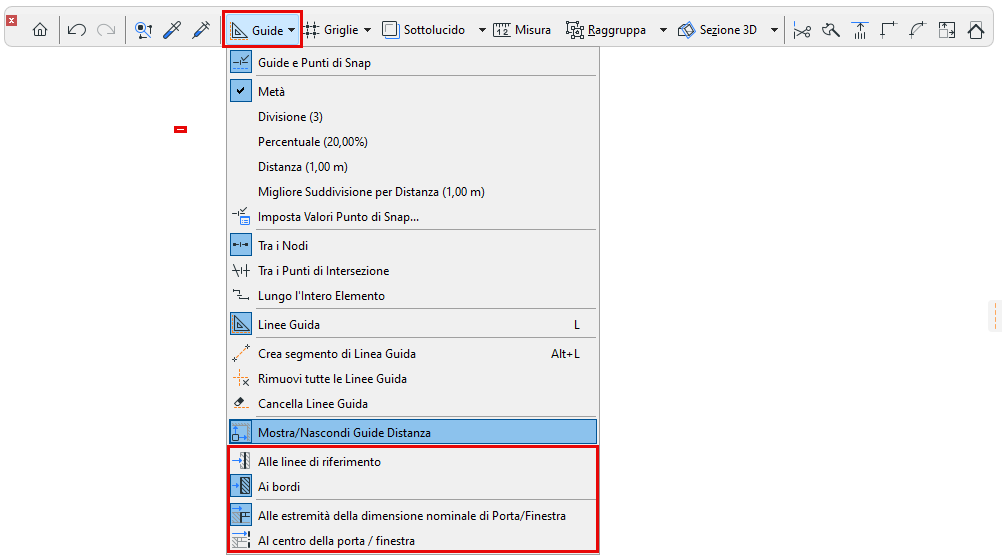

Dalla barra degli strumenti:
•Impostare se le misure delle guide devono essere relative ai bordi degli elementi o dalle loro linee di riferimento
•Impostare quali punti di riferimento di porte/finestre utilizzare. Vedere Punti di riferimento per Porta/Finestra.

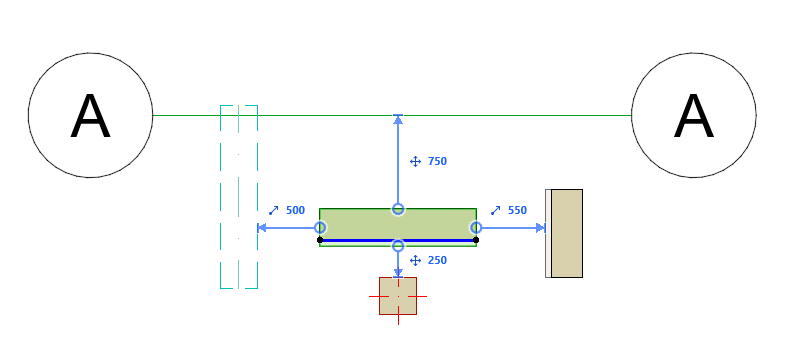

Quali elementi visualizzano le Guide Distanza?
I seguenti elementi "contestuali" mostrano le Guide Distanza quando si seleziona o si immette un elemento indipendente:
•Griglia (senza la parte del Marker)
•Muro
•Trave
•Pilastro

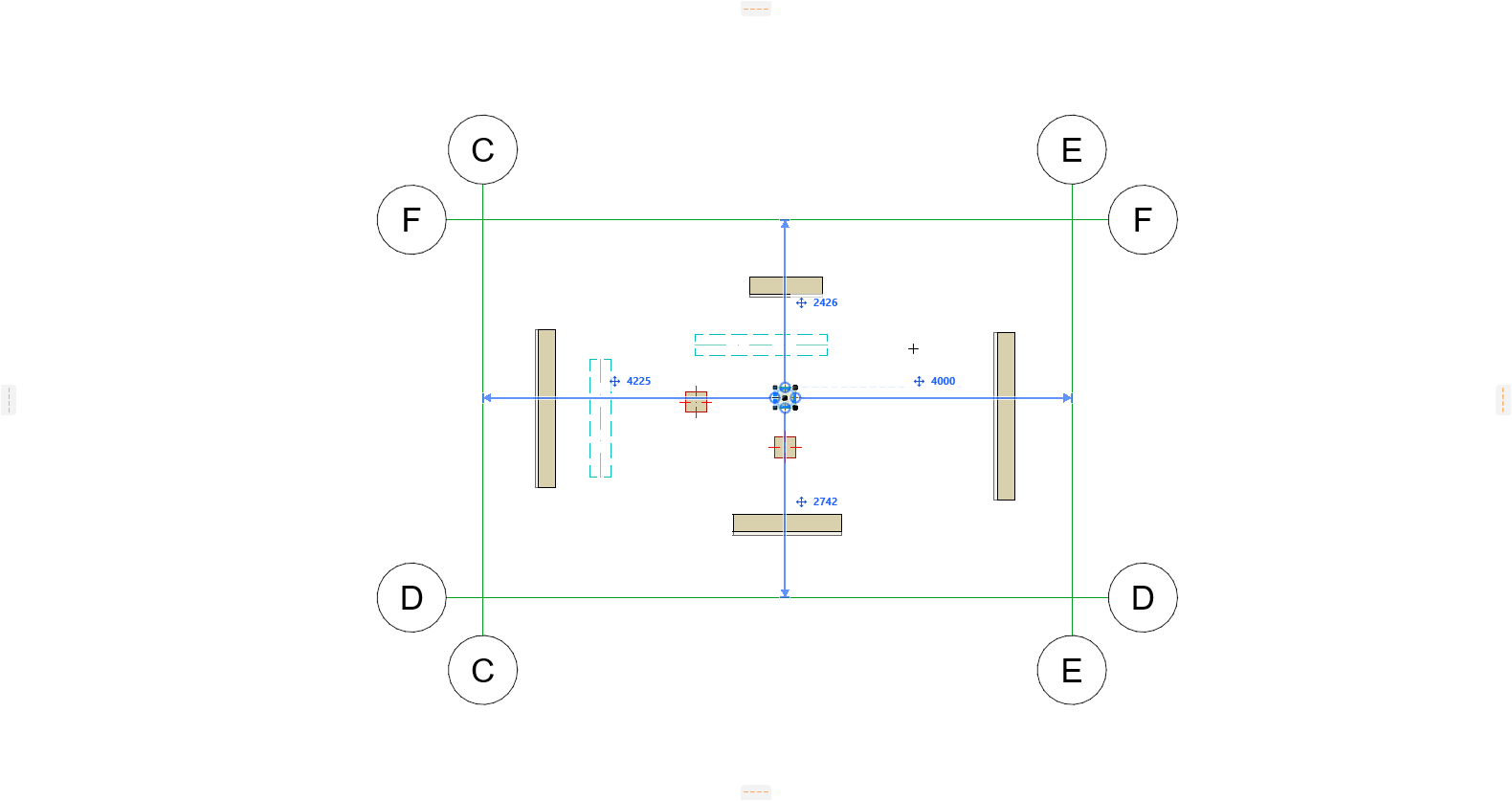

Guide Distanza - Priorità
Quando diversi tipi di elementi (visibili nello zoom corrente) possono essere usati tutti come elementi di contesto, le Guide Distanza "preferiscono" gli elementi nel seguente ordine:
1.Linee Griglia
2.Muri
3.Travi
4.Pilastri
Utilizzare le Guide Distanza per editare l'elemento selezionato
1.Selezionare sulla Pianta un singolo elemento dei seguenti tipi (gli elementi curvi non sono supportati):
•Muro
•Trave
•Pilastro
•Finestra/Porta
•Apertura
2.Modificare la posizione dell'elemento selezionato utilizzando l'Ispettore per sfruttare il feedback delle Guide Distanza.
Vedere Inserimento di elementi tramite l'Ispettore.
Nota sulle Guide Distanza con muri e travi
Quando si utilizzano le Guide Distanza per "spostare" questi elementi nel senso della lunghezza, essi si allungano o si restringono (invece di spostarsi da un punto all'altro). Di conseguenza i collegamenti di muri e travi non saranno interrotti.

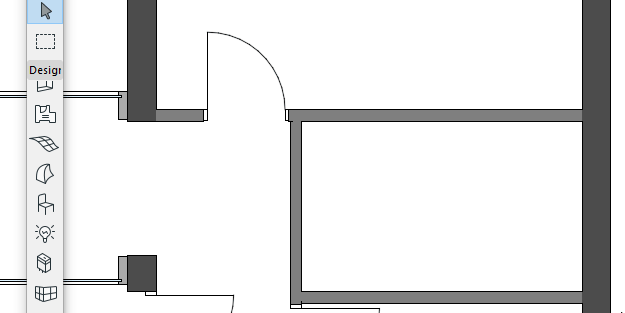

Utilizzare le Guide Distanza per l'inserimento degli elementi
1.Attivare uno dei seguenti strumenti elemento:
•Muro
•Trave
•Pilastro
•Finestra/Porta
•Apertura
2.Definire la posizione del cursore utilizzando l'Ispettore. È necessario utilizzare la tastiera per visualizzare l'Ispettore e modificare i valori.
3.Le Guide Distanza indicano la più breve distanza tra la posizione del cursore e gli elementi circostanti del "contesto". (Gli elementi curvi non sono supportati)
Nota: la posizione del cursore definita è il punto di partenza dell'asse/linea di riferimento del nuovo elemento.
Asse di riferimento delle Travi
Tagli di estremità e asse di riferimento dei Pilastri

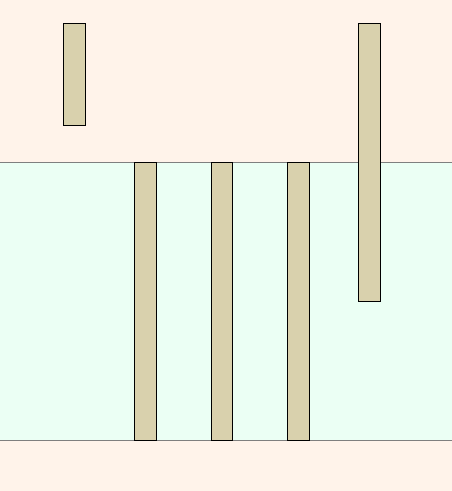

Ricollegare la Guida Distanze a un altro bordo di riferimento
Per un elemento selezionato nella Pianta, è possibile ricollegare manualmente la Guida alle distanze a un altro bordo.
1.Puntare il cursore sulla Freccia alla fine della riga della Guida Distanze
2.Passare il mouse per vedere il Feedback
3.Fare clic sulla punta della freccia per modificarla
4.Fare clic su un bordo valido (qualsiasi bordo dell'elemento proiettato che sia parallelo all'elemento selezionato o perpendicolare alla Guide Distanza)

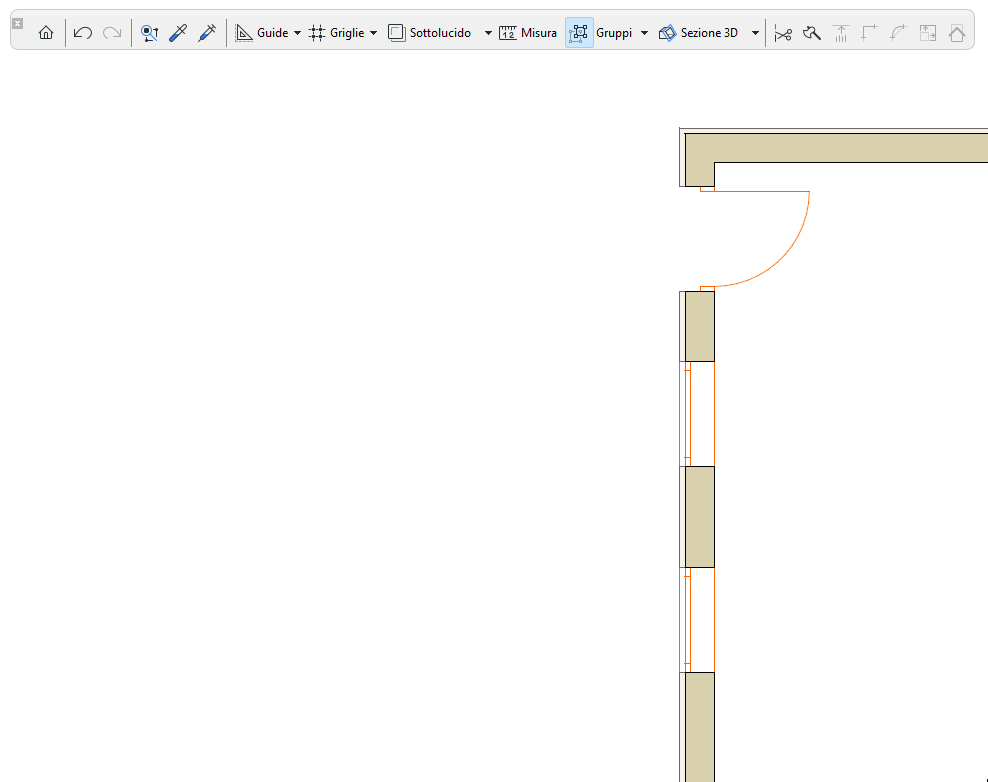

Punti di riferimento per Porta/Finestra
Scegliere i punti di riferimento di Porta/Finestra da utilizzare:
•Alle estremità della dimensione nominale: misurare a partire dalle estremità della dimensione nominale della selezione all'estremità della dimensione nominale dell'elemento Porta/Finestra di riferimento, se applicabile
•Al centro: misurare dal punto centrale della selezione al centro dell'elemento Porta/Finestra di riferimento, se applicabile
