Rappresentazione 2D e 3D di oggetti

Opzioni Vista Modello per Elementi di Libreria

A seconda di quali librerie sono caricate nel progetto, usare le Opzioni Vista Modello (Documento > Vista modello > Opzioni Vista Modello) per assegnare preferenze globali per la visualizzazione di certi elementi di libreria e loro parametri.

Vedere Impostazioni varie per Elementi di libreria.

Per impostazione predefinita, Oggetti utilizzano le impostazioni del livello di dettaglio definite in Opzioni Vista Modello (Per OVM). Per un oggetto/lampada specifico, se il controllo è disponibile, è possibile sovrascrivere il livello di dettaglio in Settaggi Elemento (utilizzare i controlli di rappresentazione 2D o 3D).

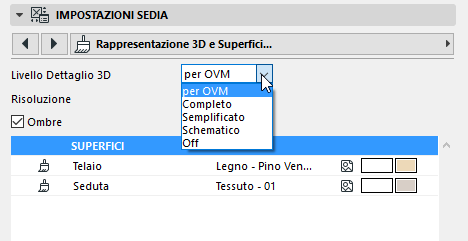

Livello di Dettaglio 3D

Dove disponibile, questo controllo consente di sovrascrivere le impostazioni basate su OVM per un oggetto: scegliere Schematico, Semplificato o Completo.

Alcuni elementi complessi possono richiedere molto tempo per essere visualizzati in 3D completamente dettagliati, ad esempio alberi realistici e altre piante costituiti da un numero molto elevato di poligoni.

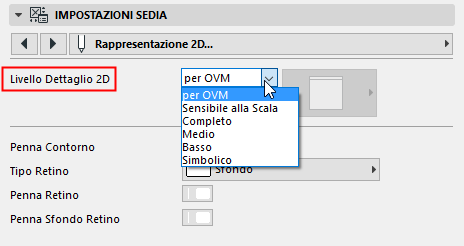

Livello di Dettaglio 2D

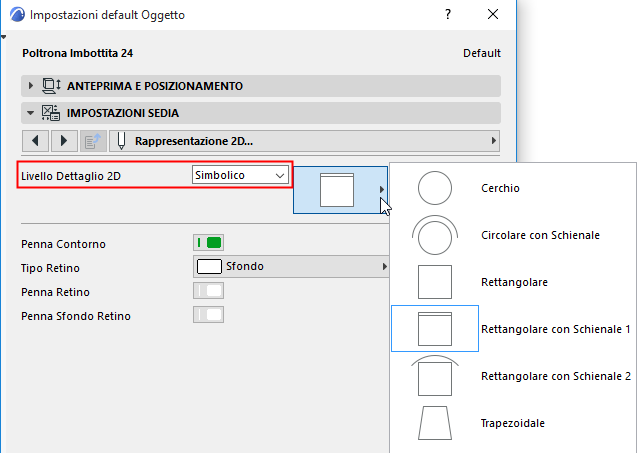

•Se si sceglie Simbolico, diviene disponibile il parametro Tipo Simbolo, con cui si può scegliere un simbolo fisso per la visualizzazione dell'oggetto nelle viste 2D, indipendentemente dalla scala.
