Posizionare la Quota Altimetrica sull'elemento
Le Quote altimetriche possono essere posizionate sui seguenti elementi:
•Solaio
•Mesh
•Falda (piano-singolo e multi-piano)
•Shell
•Scala (e sottoelementi Scala)
Nota: una Quota altimetrica situata in uno spazio vuoto (invece che su un elemento) sarà associata al livello del piano.
1.Aprire le Impostazioni della Quota Altimetrica.
2.Nel pannello Tipo di Quota: scegliere il tipo di marker, la grandezza, la rotazione e la penna.

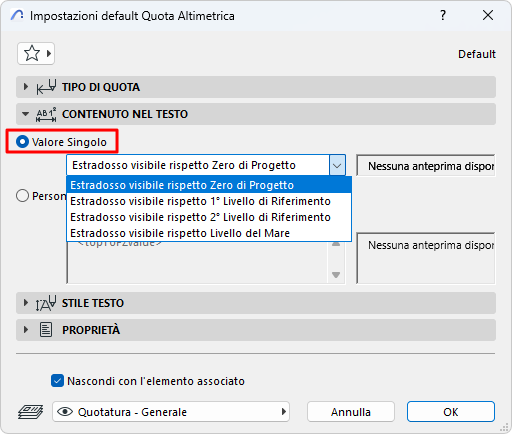

3.Nel pannello Contenuto nel testo: scegliere come visualizzare il valore dell'altitudine.
•"Valore singolo" è un'opzione di base per visualizzare l'altitudine della parte superiore visibile dell'elemento
•“Personalizzato” offre tramite Testo Automatico più opzioni di scelta tra diversi livelli misurati e livelli di riferimento. È anche possibile aggiungere testo personalizzato e caratteri in apice.
Per i dettagli, vedere Contenuto nel testo.
4.Passa il cursore sull'elemento, quindi fare clic per posizionarlo. È necessario fare clic su parti visibili e selezionabili dell'elemento di destinazione.

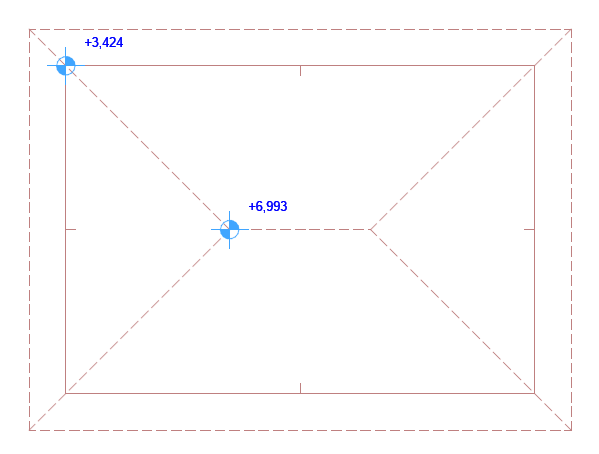

Quote Altimetriche su un Tetto

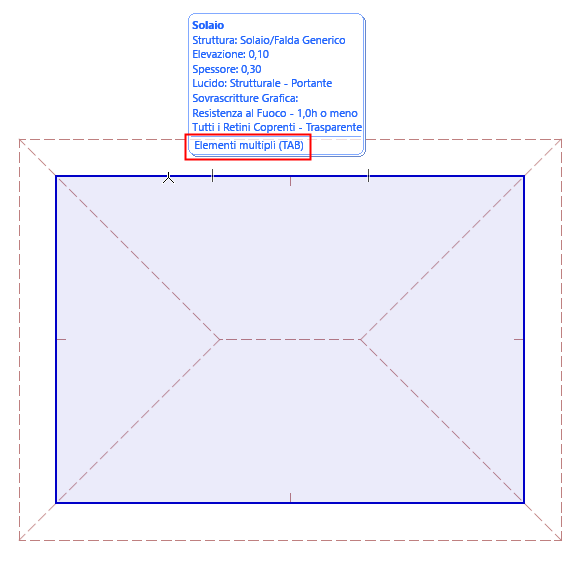

Se il cursore si trova su più elementi: premere il tasto Tab finché l'elemento desiderato non viene evidenziato, quindi fare clic per posizionare la quota.

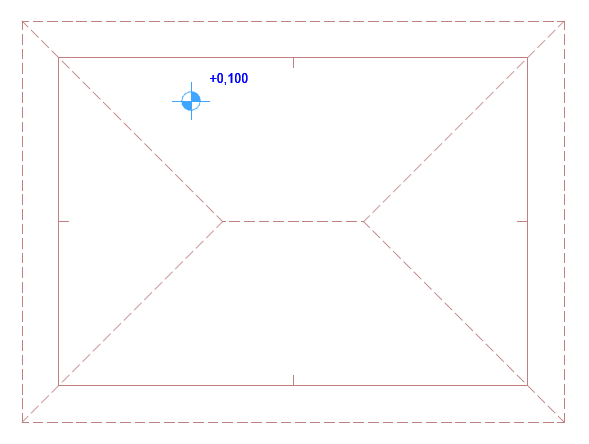

Quota Altimetrica su un Solaio
Utilizzare la Gravità per filtrare gli elementi di destinazione

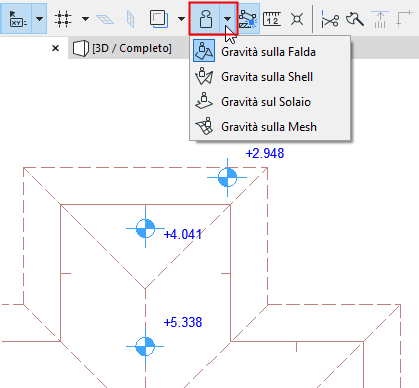

Se gravità è attiva, la Quota altimetrica può essere posizionata solo sul tipo di elemento che utilizza la gravità (Solaio, Tetto, Shell o Mesh). Vedere Gravità.
Modificare il testo della quota
Per modificare il contenuto e lo stile del testo della quota: vedere Stile Testo.
Nascondi con l'elemento associato

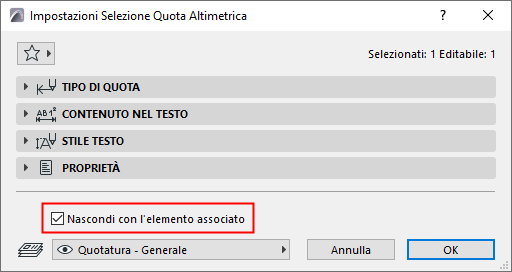

Per impostazione predefinita, una Quota Altimetrica rimane nascosta se l'elemento ad essa associato è nascosto (ad es. se è su un lucido nascosto). Per visualizzare comunque la dimensione, deselezionare questa casella.
Per posizionare una quota statica (non associata ad alcun elemento), andare a Impostazioni Quota Altimetrica e selezionare la casella Statico.
