Contenuto e formato della Legenda
La Legenda è un elemento di tipo oggetto, presente nella libreria del progetto.
Utilizzare le pagine del pannello Impostazioni Legenda per impostare il contenuto e il formato nel modo desiderato.
Filtrare il contenuto della Legenda (per cartella e per visibilità)
Selezionare campi da visualizzare delle Note chiave
Selezionare i campi della Cartella da visualizzare
Allineamento dei dati nella colonna
Visualizza bordi e separazioni
Separa le righe della tabella per la disposizione orizzontale

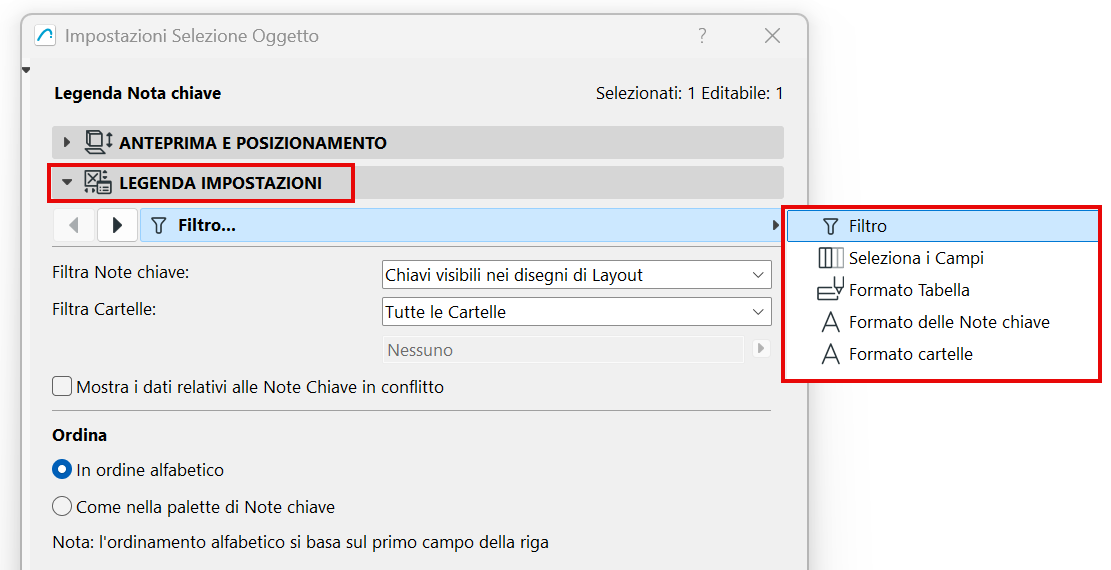

Filtrare il contenuto della Legenda (per cartella e per visibilità)
Nella scheda Filtro:
•Impostare quali Note chiave visualizzare: tutte le Note chiave o solo le Note chiave visibili sui disegni
•Impostare quali cartelle devono essere visualizzate (o scegliere Tutte le cartelle)
Mostra i dati relativi alle Note chiave in conflitto tra loro
Se il contenuto della Legenda include Note chiave con dati contrastanti (questo può accadere con gli elementi collegati): selezionare questa casella per visualizzare le informazioni sui dati in conflitto. In caso contrario la Legenda visualizzerà solo una chiave, senza altre informazioni.
Vedere anche Note chiave nei collegamenti.
Ordine delle righe
Scegliere l'ordine di elencazione delle Note chiave nella Legenda:
•Alfabetico (basato sul primo campo della riga)
•Come nella palette Note chiave

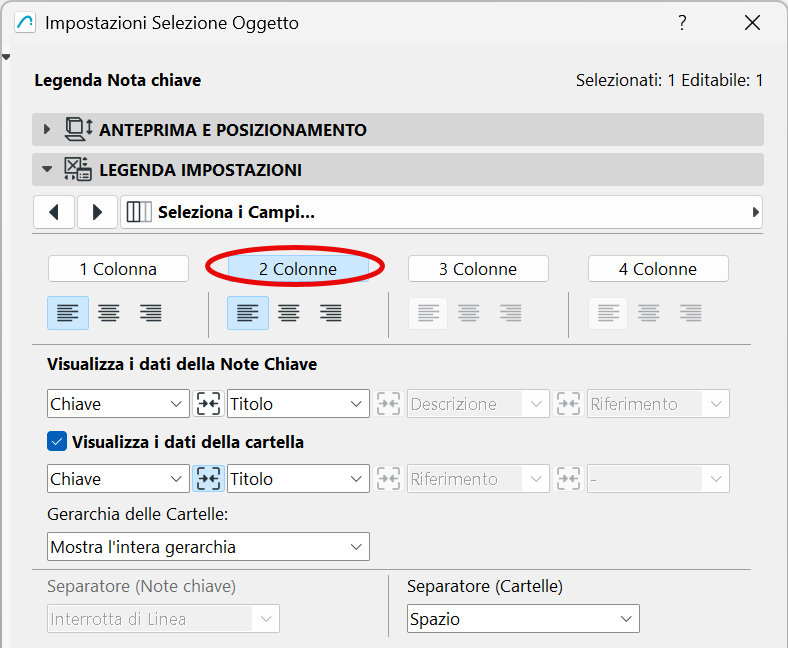

Nella scheda Seleziona i campi:
•Fare clic per definire il numero di colonne della Legenda (ad esempio, "2 colonne")

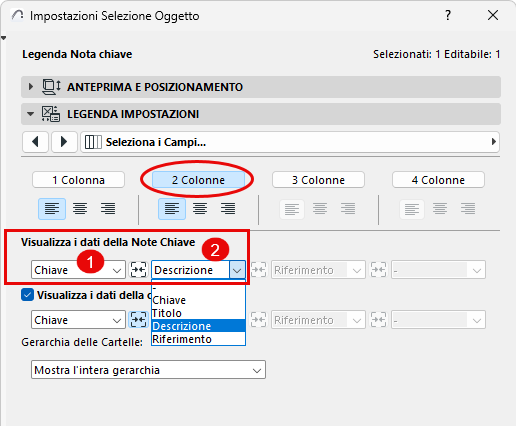

Selezionare campi da visualizzare delle Note chiave
Nella scheda Seleziona i Campi:
Utilizzare le finestre a comparsa per impostare quali dati delle Note chiave mostrare in ciascuna colonna della legenda. (Se sono state selezionate "2 colonne" si possono scegliere due dati delle Note chiave, ad esempio Chiave nella prima colonna e Descrizione nella seconda)

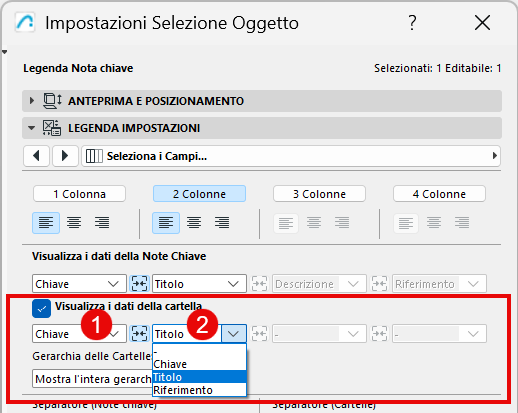

Selezionare i campi della Cartella da visualizzare
La Legenda può visualizzare sia i dati della cartella sia le Note chiave stesse. Nella scheda Seleziona i Campi:
Selezionare Visualizza i dati della cartella.
Quindi impostare i dati della cartella da visualizzare in ciascuna colonna della legenda (ad esempio, Chiave della cartella nella prima colonna e Titolo della cartella nella seconda).

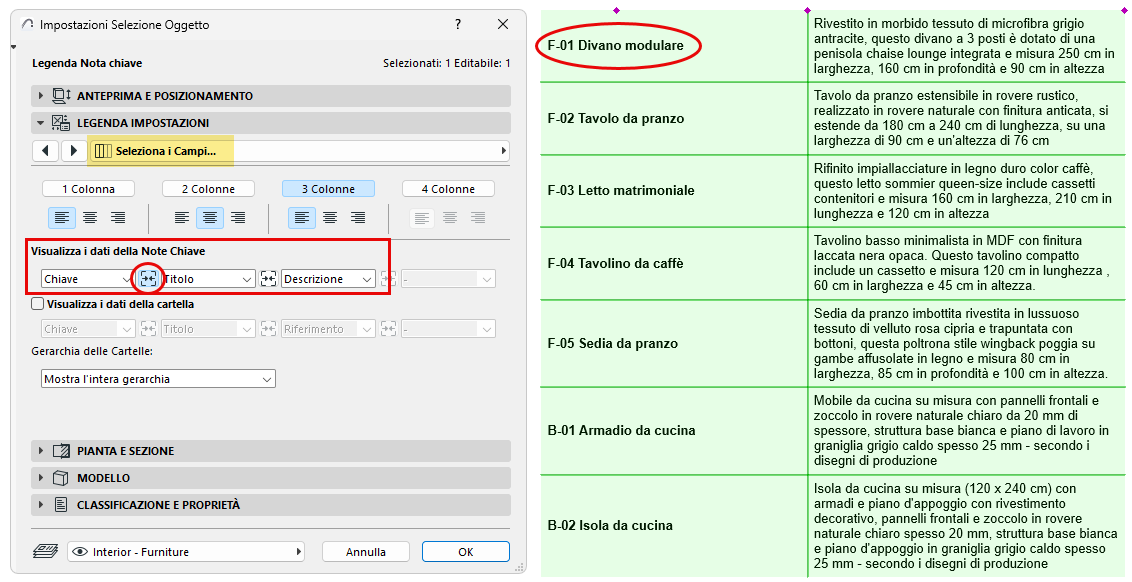

È possibile unire i dati e la formattazione di campi adiacenti.

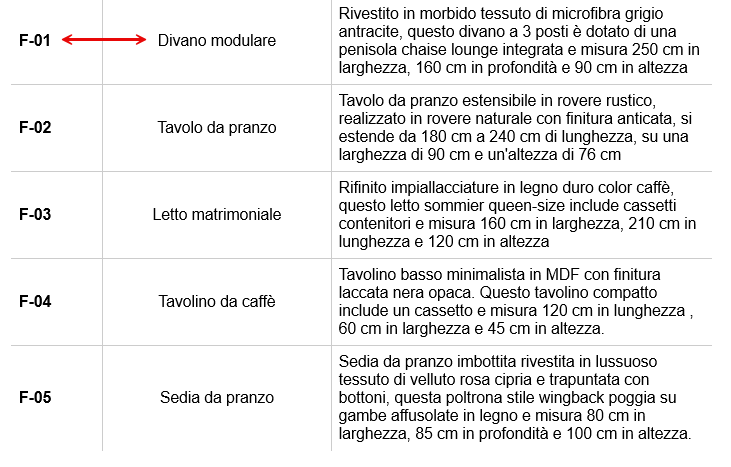

In questo caso è opportuno unire i primi due campi chiave (Chiave e Titolo):
Per unire questi dati: nella scheda Seleziona i Campi delle Impostazioni oggetto Legenda, fare clic sul pulsante Unisci tra i due campi.
Nota: un campo unito utilizzerà l'allineamento impostato per la prima colonna. Ad esempio, il campo unito Chiave + Titolo utilizza l'allineamento definito per la Colonna 1 (qui è allineato a sinistra).

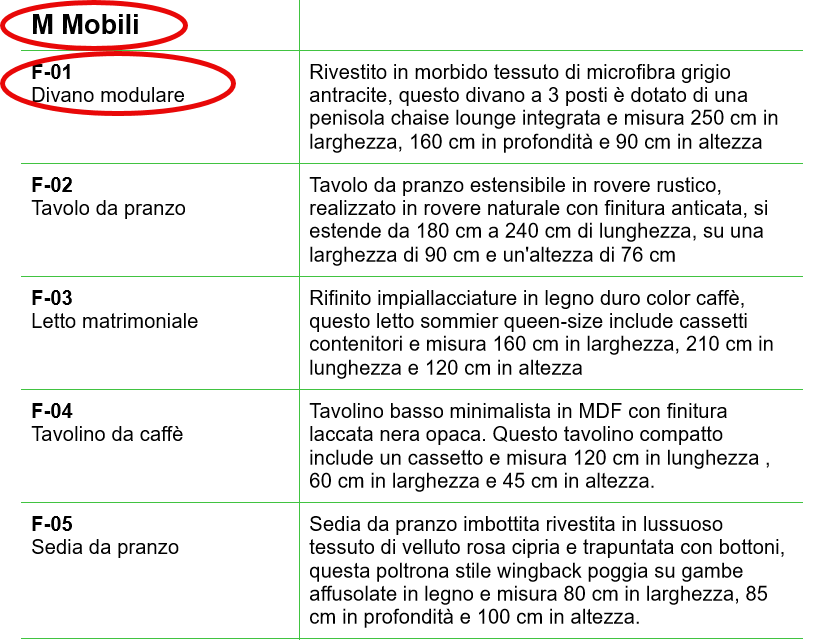

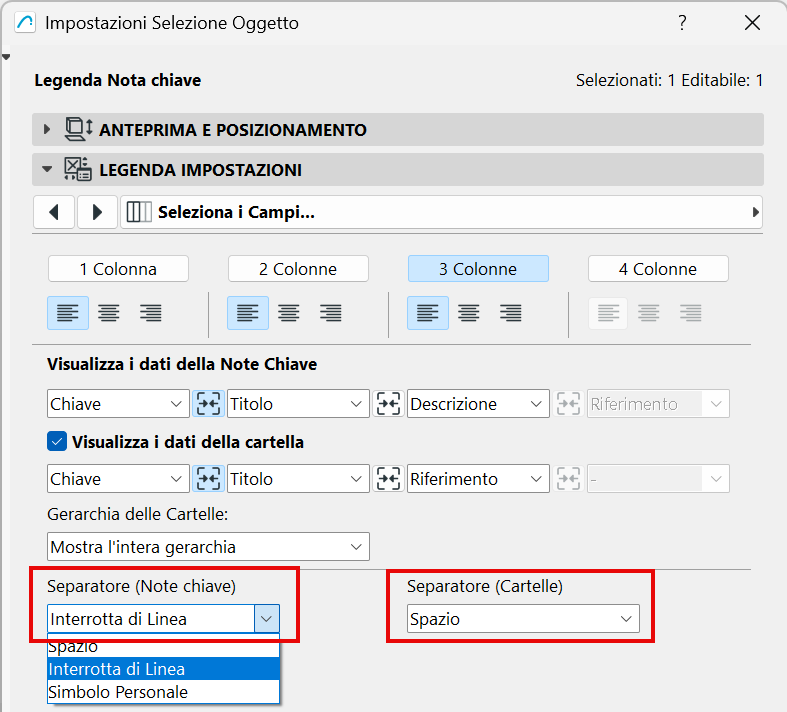

Se la legenda ha campi uniti (come Chiave e Titolo), è possibile impostare qualsiasi separatore tra di essi.
Ad esempio, inserire un'interruzione di riga tra i dati Nota chiave uniti e uno spazio tra i dati delle cartelle uniti.

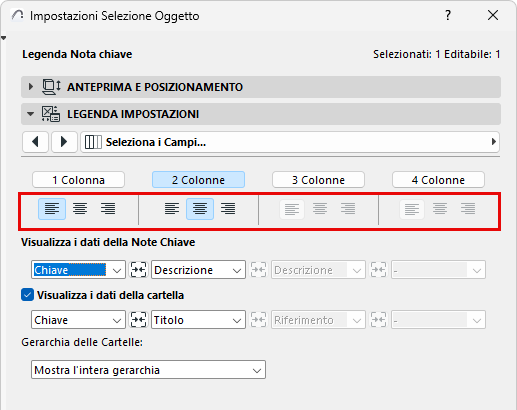

Allineamento dei dati nella colonna
Impostare l'Allineamento del testo preferito per ciascuna colonna della Legenda (sinistra, centro, destra).
L'intera colonna viene allineata in modo uniforme.

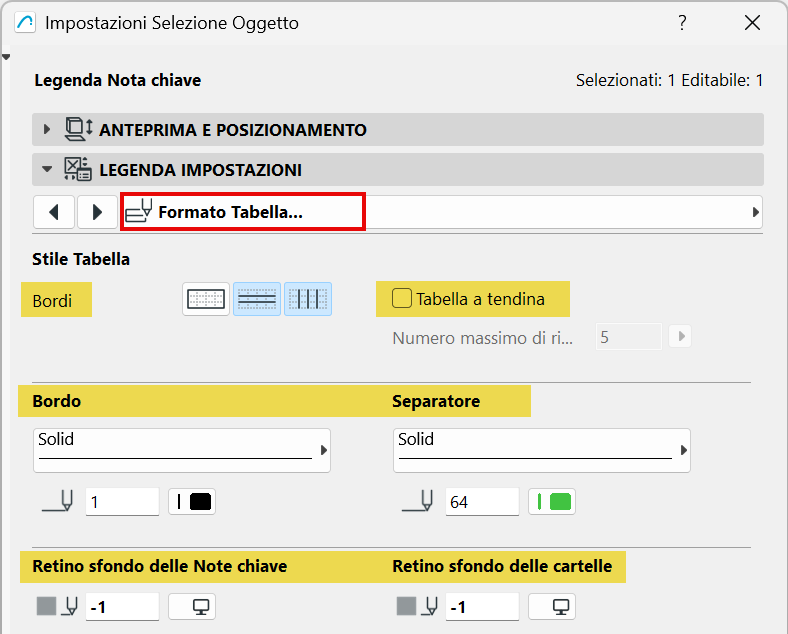

Visualizza bordi e separazioni
Nella scheda Formato Tabella:
•Aggiungere il bordo e le linee di separazione per la tabella Legenda (fare clic sulle icone per attivarle o disattivarle)
•Impostare i tipi di linea e i colori per il bordo e le linee di separazione
•Nella Legenda, trascinare le linee come necessario
Se preferite, potete evidenziare i campi dati di Nota chiave e/o Cartella con i retini di sfondo.

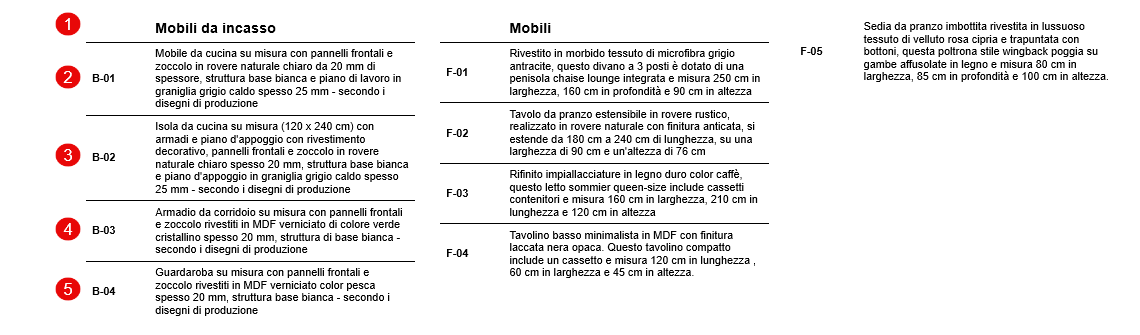

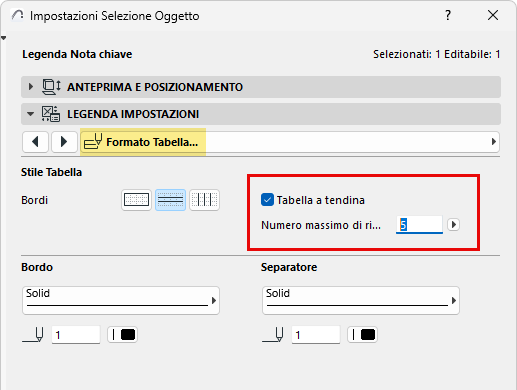

Separa le righe della tabella per la disposizione orizzontale
Se la Legenda è troppo lunga in verticale, è possibile spezzare la tabella in più sezioni da disporre affiancate tra loro.
Nella scheda Formato Tabella:
Selezionare la Spezza tabella e inserire il numero massimo di righe della tabella visualizzabili in direzione verticale. La tabella della Legenda viene spezzata in più sezioni affiancate dopo il numero di righe scelto.
In questo contesto la "riga" non è una singola riga di testo, bensì una riga della tabella contenente i rispettivi elementi nelle sue colonne (ad es. Titolo cartella, Dati Nota chiave, Descrizione).
Nel caso in figura, la Legenda si interrompe ogni 5 righe.
Nota: se la separazione in sezioni definita lascia un titolo di cartella nell'ultima riga di una sezione, tale titolo salterà all'inizio della sezione successiva.

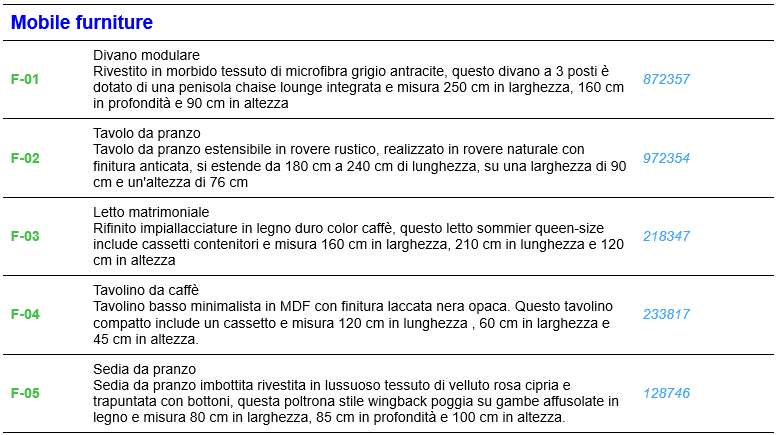

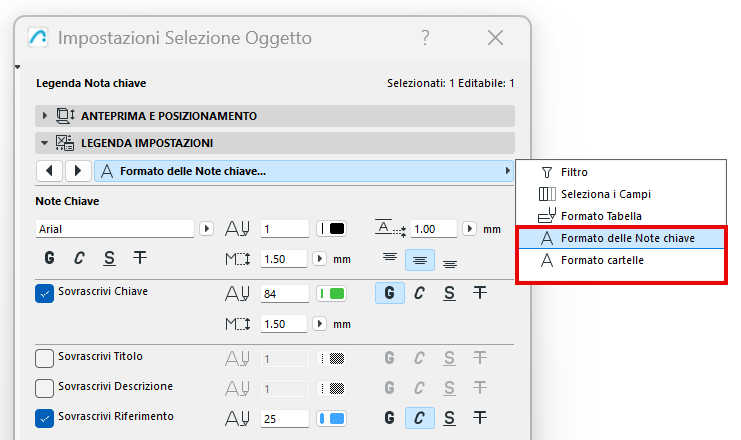

Utilizzare le schede Formato note e Formato cartelle.
Per esempio:
•Distanziare il testo di Nota chiave o della cartella dalla cornice della Legenda
•Impostare l'allineamento del testo
•Utilizzare formati di testo separati per dati particolari, come "Chiave" o "Riferimento"
