Modificare graficamente un Percorso
Disponibile con Archicad Collaborate
Per qualsiasi elemento selezionato del Percorso: fare clic su un bordo, un nodo o una linea di riferimento per accedere ai comandi della Pet Palette.
Nota: attivare le Linee di riferimento MEP nelle viste 2D in Visualizza > Opzioni Visualizzazione a Video.
Adattare reciprocamente gli elementi del percorso
Dalla linea di riferimento:

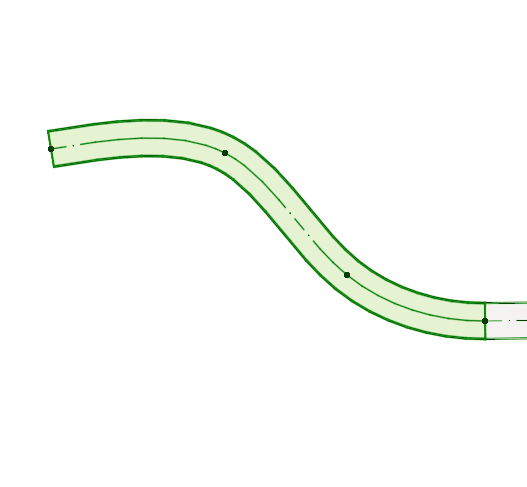

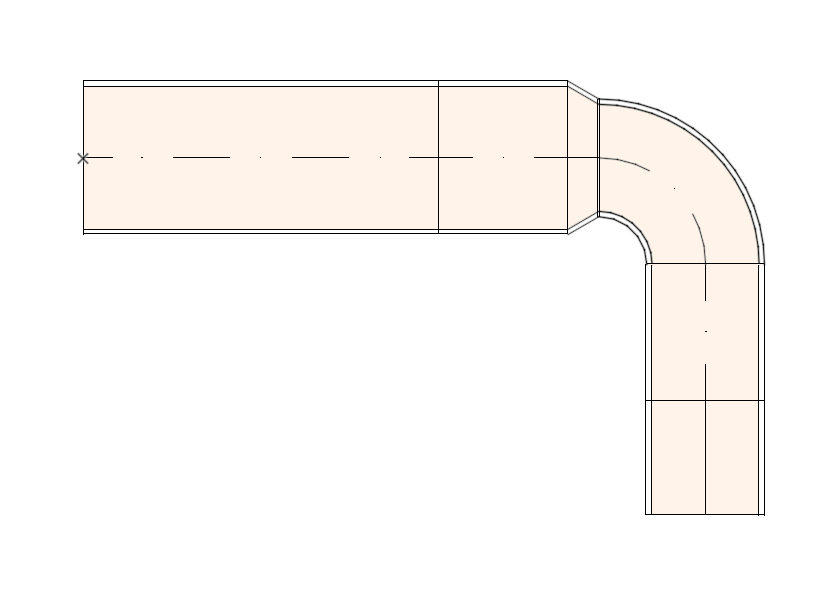

1.Scegliere Inserisci Nodo.
2.Trascinare per creare un nuovo nodo e modificare la forma del Percorso.

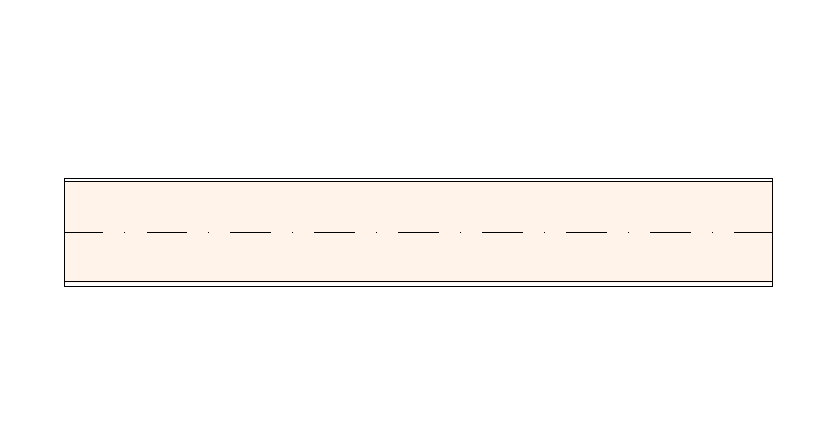

Trascinare il nodo di connessione o inserire i valori nell'Ispettore. Questo modifica la lunghezza del segmento.

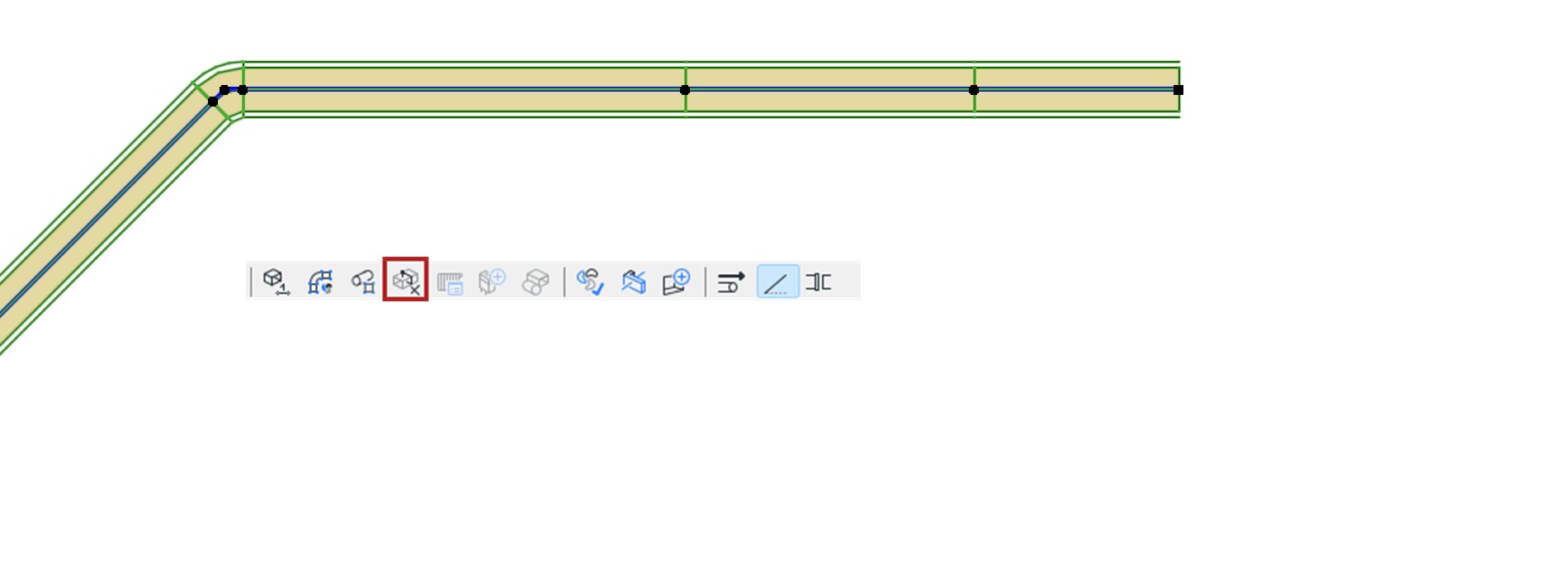

1.Selezionare uno o più percorsi MEP.
2.Dalla barra Strumenti MEP, dal menu Progettazione o dal menu contestuale: fare clic su Elimina i nodi MEP non utilizzati.
Questo comando elimina tutti i nodi inutilizzati nei percorsi selezionati, ossia i nodi che si trovano tra due segmenti con la stessa geometria e che non vengono utilizzati per collegare un altro elemento.

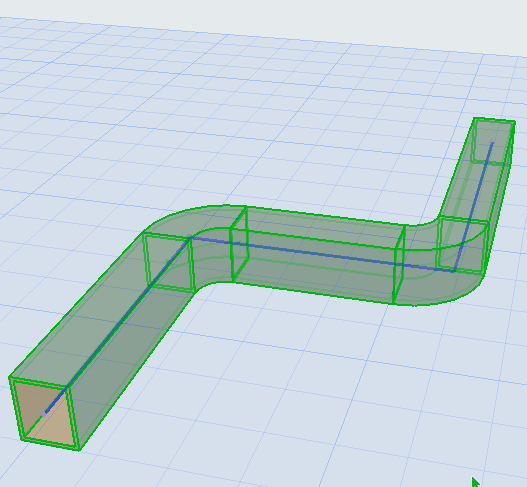

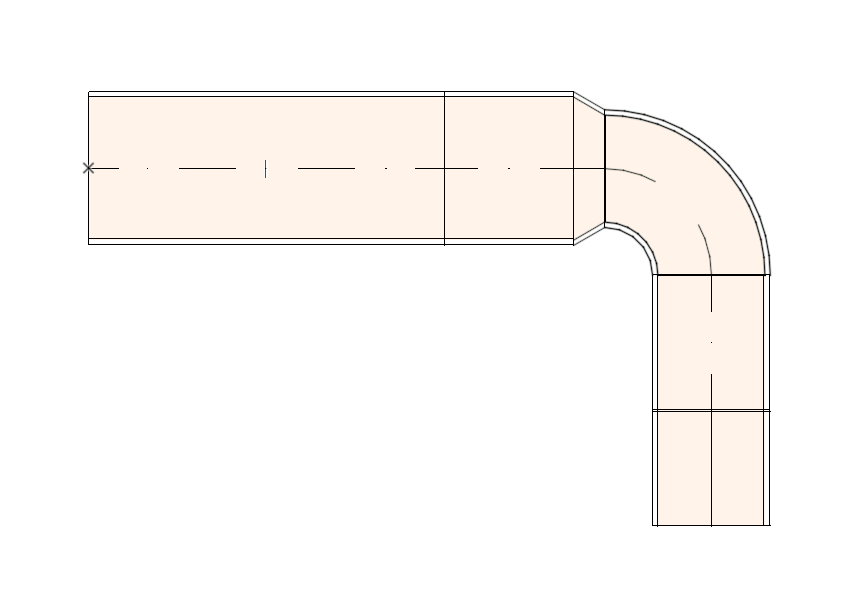

Immettere il valore di innalzamento voluto per il Percorso.
Usare il comando Trascina per modificare l'elevazione del Percorso sull'asse Z.

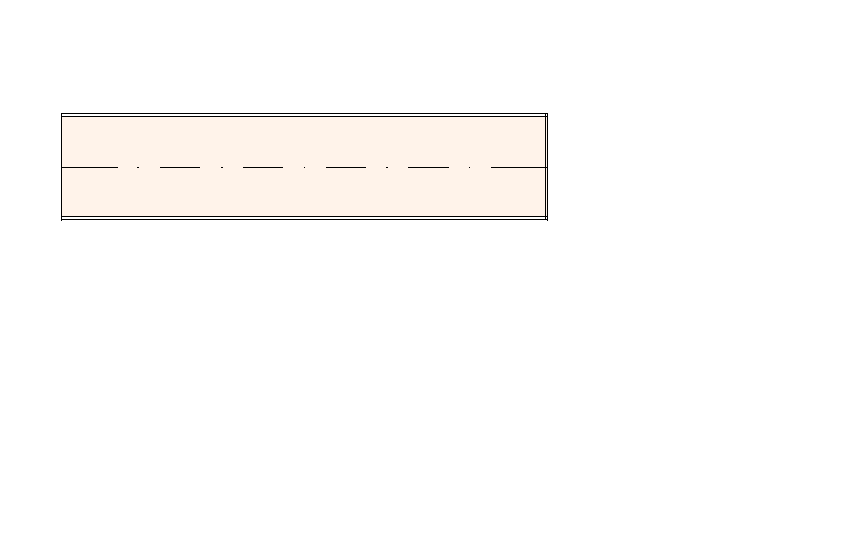

Disponibile all'estremità di un elemento diritto non connesso.

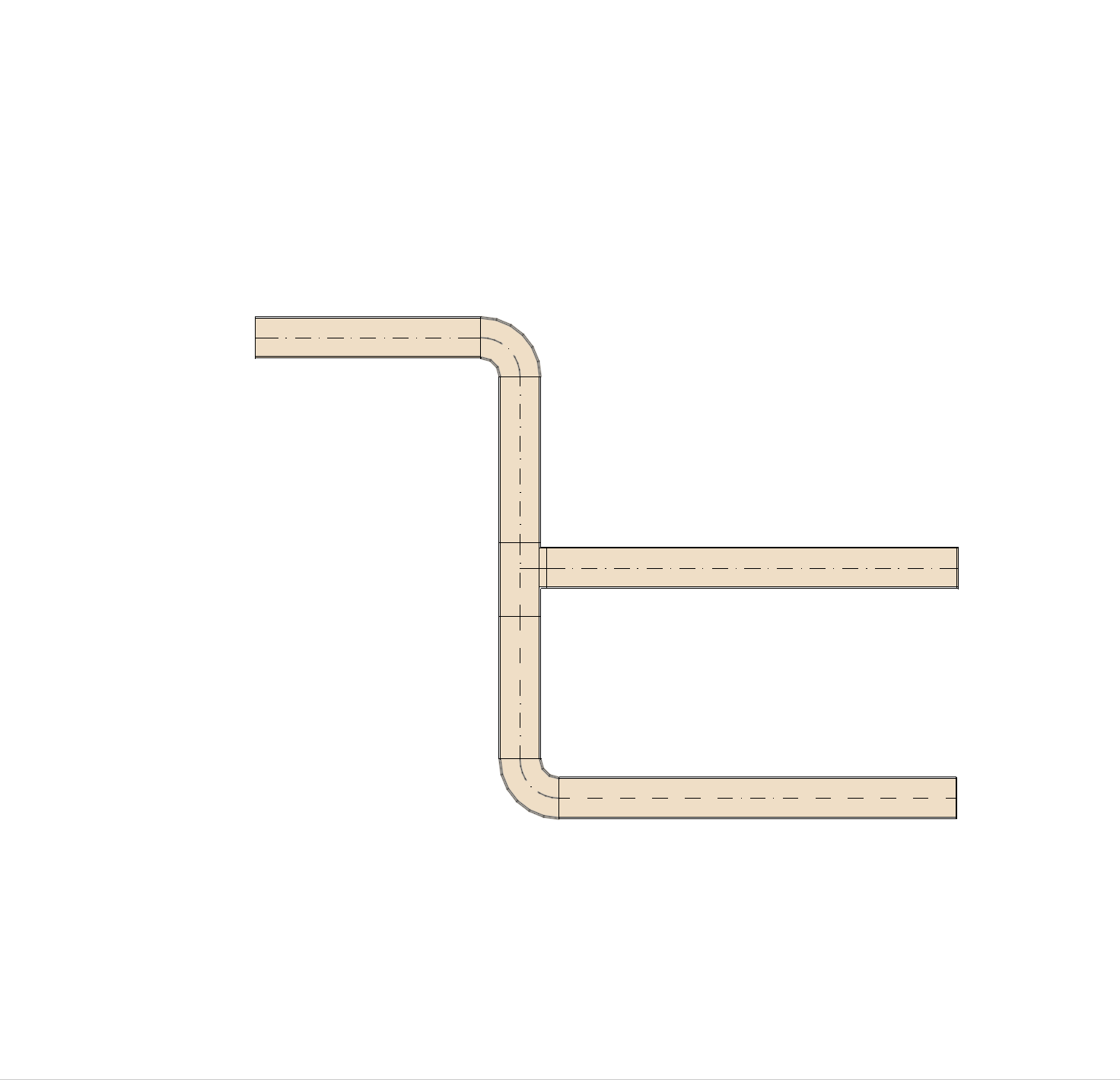

1.Selezionare l'elemento.
2.Fare clic sulla linea di riferimento.
3.Dalla pet palette, selezionare "Offset segmento" per spostarlo.
Nota: lo spostamento agisce anche sui segmenti derivati (tranne che nei percorsi inclinati e quando al ramo sono collegati più percorsi)
Vedere anche Modifica Diametro del Segmento - con Pet Palette.

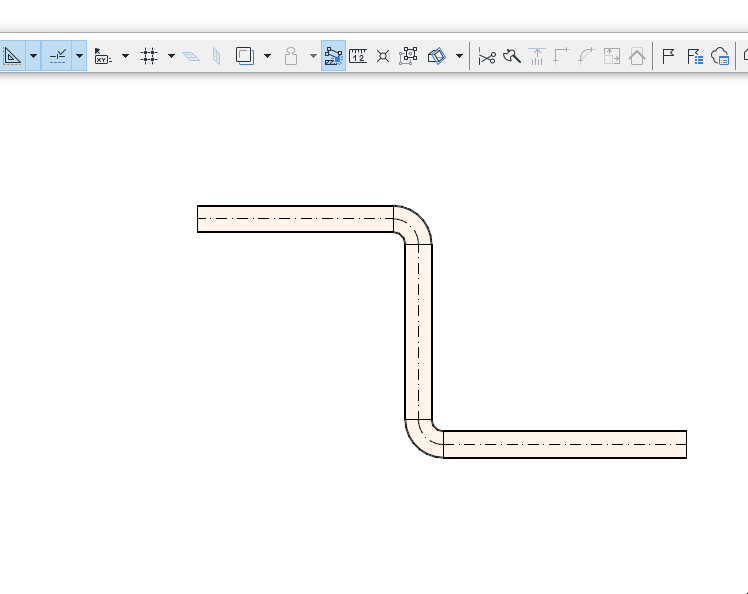

1.Selezionare il percorso che si vuole dividere.
2.Scegliere il comando Edita > Modifica > Dividi, o l'icona accetta dalla Barra degli Strumenti.
3.Disegnare una linea di divisione temporanea.
Nota: nella Finestra 3D viene visualizzato come feedback un piano di divisione rosso.
4.Fare clic su una delle due parti della linea/arco di taglio con il cursore a forma di Occhio.
5.Gli elementi dalla parte indicata con il clic rimarranno selezionati, mentre gli elementi dalla parte dalla parte opposta verranno deselezionati.
Adattare reciprocamente gli elementi del percorso
È possibile utilizzare il comando Edita > Modifica > Estendi affinché gli elementi del percorso MEP vengano prolungati o ritagliati uno con l'altro.
Oppure utilizzare il comando Aggiusta per generare una derivazione: se uno o più elementi di percorso vengono aggiustati rispetto a un altro elemento dello stesso tipo dove potrebbe formarsi una connessione valida, la connessione si formerà.
Vedere anche Estensione degli Elementi.

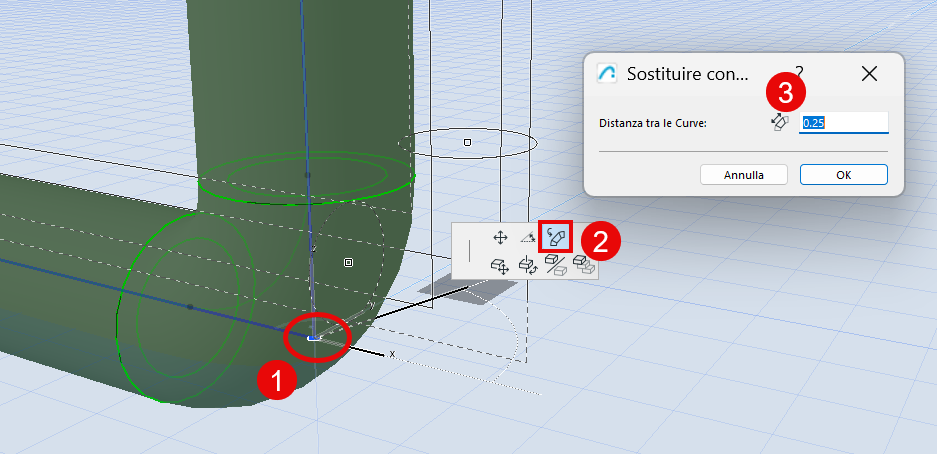

Convertire un gomito in due gomiti separati:
1.Selezionare una curva
2.Fare clic sul nodo centrale per accedere alla pet palette e scegliere il comando: Sostituisci con due curve
3.Nella finestra di dialogo, immettere la distanza richiesta, quindi fare click su OK
