Modifica di singoli segmenti e nodi - utilizzando la modalità Edit

Disponibile con Archicad Collaborate

La modalità di Editazione consente di selezionare un singolo nodo o segmento di un elemento del Percorso e di modificarne i parametri.

Nota: è possibile eseguire alcune modifiche anche dalla pet palette: vedere Modifica Diametro del Segmento - con Pet Palette

Accedere alla Modalità di Editazione

Selezionare un elemento Percorso e procedere in uno dei seguenti modi:

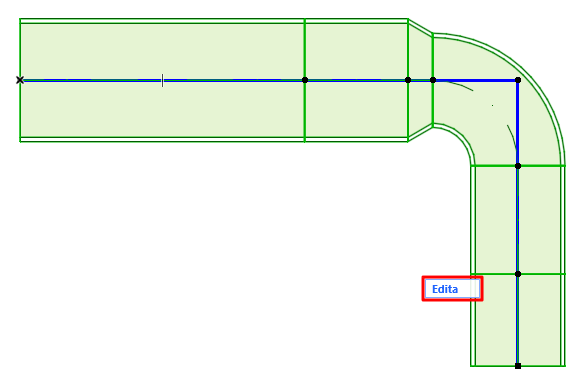

•Fare clic sul pulsante Edita visualizzato

•Usare Design > Passa a Modalità Editazione Sistema.

Uso della Modalità Editazione

Selezionare un qualsiasi sotto-elemento (nodo o segmento).

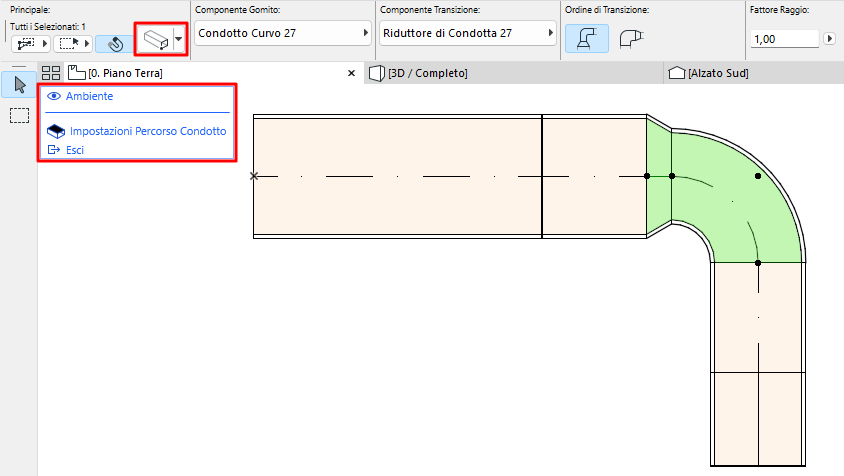

•La normale Palette Strumenti viene sostituita dai soli strumenti di selezione e una palette di visualizzazione.

•Dalla Palette Informazioni è possibile aprire una finestra di dialogo Impostazioni limitata che si applica solo al segmento o al nodo selezionato.

•Usare il commutatore Ambiente nella palette di visualizzazione per mostrare/nascondere il resto del modello di edificio (cioè tutto tranne il percorso selezionato). In modalità di Editazione non è possibile editare il resto del modello, ma solo i sottoelementi del Percorso selezionato.

•Dalla palette di visualizzazione, è disponibile la finestra di dialogo Impostazioni Percorso completa.

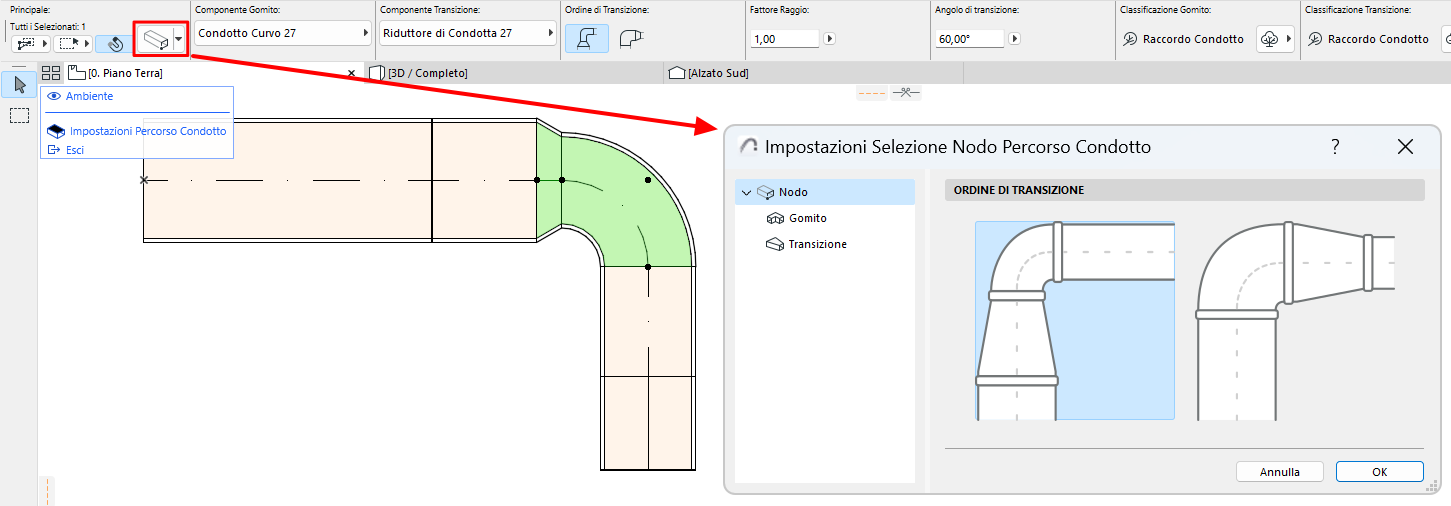

Ad esempio, modificare l'ordine di Transizione di un nodo selezionato:

Uscire dalla Modalità Editazione

Procedere in uno dei seguenti modi:

•Fare clic su Esc

•Fare clic su Esci da Modalità Editazione dalla palette di visualizzazione.

•Usare Design > Esci da Modalità Editazione
