Impostazioni Percorso - Ramo, Posizionamento, Isolamento

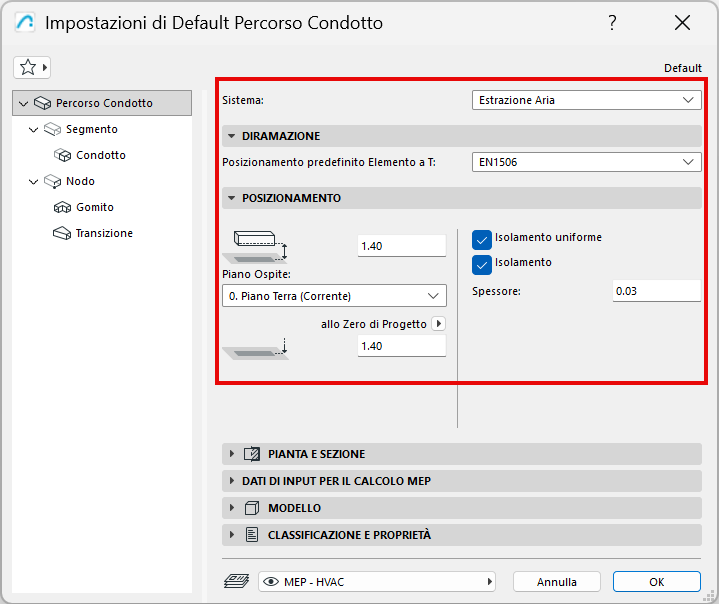

Aprire le impostazioni predefinite dello Strumento Percorso.

Sistema Impiantistica

Scegliere un sistema MEP disponibile.Il Sistema Impiantistica definisce l'aspetto del Percorso in 2D e 3D. Vedere Sistema Impiantistica.

Nota: quando si collega un elemento di percorso a un oggetto MEP indipendente, l'elemento di percorso "eredita" automaticamente il Sistema MEP dell'oggetto, invece di utilizzare il Sistema Impiantistica impostato per l'elemento di percorso.

Diramazione

In Percorso, viene fornita la tabella delle dimensioni predefinita per gli elementi T del percorso.

Vedere Specifiche Percorso.

Posizionamento

•Impostare il Piano di appartenenza dell'elemento Percorso e il suo sfalsamento rispetto al Piano di appartenenza.

•Impostare lo sfalsamento della base dell'elemento Percorso rispetto al livello di riferimento scelto

Uniforma Isolamento

Selezionare per applicare lo stesso valore di isolamento a tutte le parti del percorso: Condotto, Gomito e Transizione.

Se necessario, deselezionare la casella per impostare valori di isolamento distinti per ciascuna parte nella propria pagina di impostazioni.

Isolamento

Selezionare per aggiungere uno strato isolante alla superficie esterna del percorso del condotto/tubo. Quindi immettere il valore dello Spessore dell'isolamento.
