Un Sistema MEP è un insieme salvato di retini, linee e superfici utilizzate per visualizzare i percorsi MEP e gli elementi della Libreria MEP.
I Sistemi Impiantistica sono attributi del progetto Archicad.
Assegnazione del Sistema Impiantistica
•Al percorso MEP: a ciascun percorso è assegnato un Sistema Impiantistica nella parte superiore della finestra Impostazioni Percorso. Vedere Impostazioni Percorso - Ramo, Posizionamento, Isolamento.
–Se necessario, è possibile sovrascrivere gli attributi del sistema per qualsiasi percorso: vedere Visualizzazione dell'elemento del Percorso: Pianta e Sezione, Visualizzazione Modello.
•A Terminale, Accessorio e Apparecchiatura: assegnare Sistema MEP nelle impostazioni dell'elemento: vedere Oggetti compatibili con MEP.
Nota: quando si inizia un elemento di percorso da un oggetto MEP indipendente, l'elemento di percorso "eredita" automaticamente il Sistema MEP dell'oggetto, invece di utilizzare il Sistema Impiantistica impostato per l'elemento di percorso.
Definire o Modificare il Sistema Impiantistica
Aprire la finestra di dialogo da
•Design > Sistema Impiantistica
•Opzioni > Attributi elemento > Sistema Impiantistica
•Scorciatoia Sistemi Impiantistica della barra strumenti Ingegneria MEP
•Collegamento ai sistemi MEP dal Browser del sistema MEP
Utilizzare o modificare i Sistemi Impiantistica predefiniti o crearne di nuovi.
Utilizzare con (tipo di percorso)

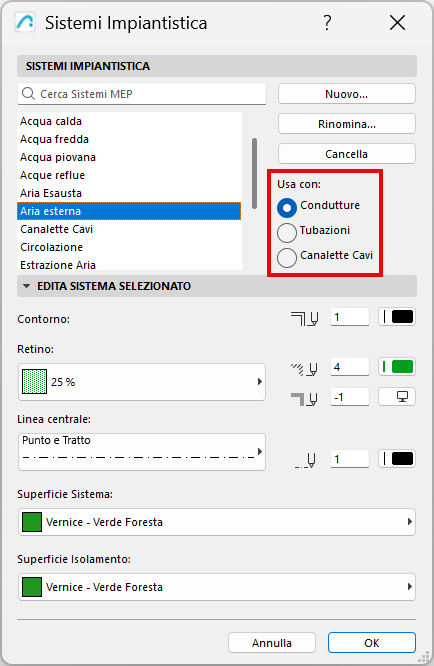

Ciascun sistema MEP può essere utilizzato da un tipo di percorso: Canalizzazioni, Tubazioni o Canaline passacavi.
Per ogni sistema MEP, scegliere una di queste categorie.
Modifica degli attributi del Sistema Impiantistica

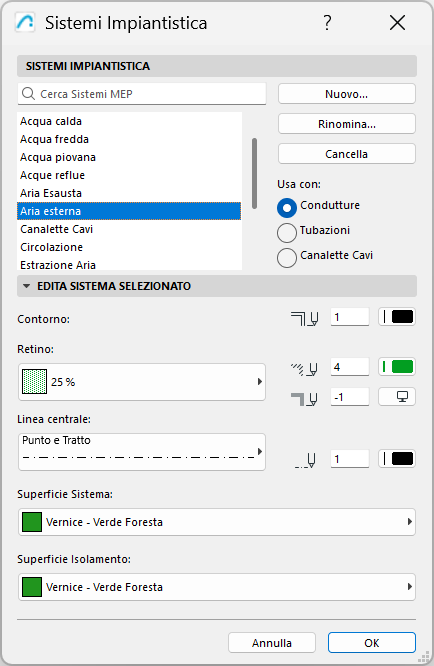

Utilizzare i controlli per impostare retini, linee e superfici per il Sistema MEP corrente.
