L'Ottimizzatore Idronico aggiusta le dimensioni di tutti i tubi di riscaldamento in base al diametro minimo e massimo, nonché alla velocità minima e massima.
•Selezionare i percorsi da ridimensionare, quindi aprire Ottimizzatore Idronico (barra strumenti MEP o Finestre > Palette)
•Definire gli intervalli dei valori relativi alle dimensioni e alla velocità del tubo, quindi fare clic su Ridimensiona
Utilizzare questa finestra di dialogo dopo aver definito i sistemi idronici e controllato i calcoli nel Browser del Sistema MEP.

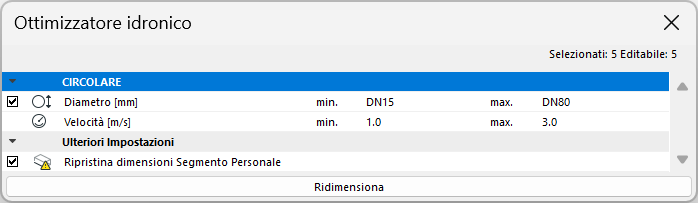

1.Aprire l'Ottimizzatore Idronico dalla barra degli strumenti MEP o da Finestra > Palette
2.Selezionare uno o più percorsi di tubi da ridimensionare. La finestra di dialogo indica il numero di elementi selezionati e modificabili.
Nota: un percorso può essere non modificabile se il suo layer o elemento è bloccato.
3.Selezionare i tipi di quota di cui si vogliono modificare le dimensioni.
–Verificare anche se includere segmenti personalizzati nell'operazione di ridimensionamento.
–Deselezionare le quote che si vogliono lasciare invariate.
4.Definire la gamma di valori per il diametro del tubo.
5.Definire l'intervallo di valori per la velocità in base ai requisiti specifici per i valori minimi e massimi.
Nota: per impostare un valore fisso invece di un intervallo, inserire valori identici per min. e max.
6.Fare clic su Ridimensiona.
–Controllate i risultati del feedback: se dice che non è stato ridimensionato nulla, allora i percorsi rientrano già nei limiti impostati dall'Ottimizzatore Idronico
–Se il pulsante Ridimensiona è grigio, non ci sono percorsi selezionati o modificabili
