Rappresentazione simbolica degli elementi MEP

Disponibile con Archicad Collaborate

Scegliere Proiettata o Simbolica per la rappresentazione degli elementi MEP visualizzata sulla Pianta, in base agli standard della propria documentazione:

1.Andare a Documento > Vista modello > Vista e Opzioni Modello.

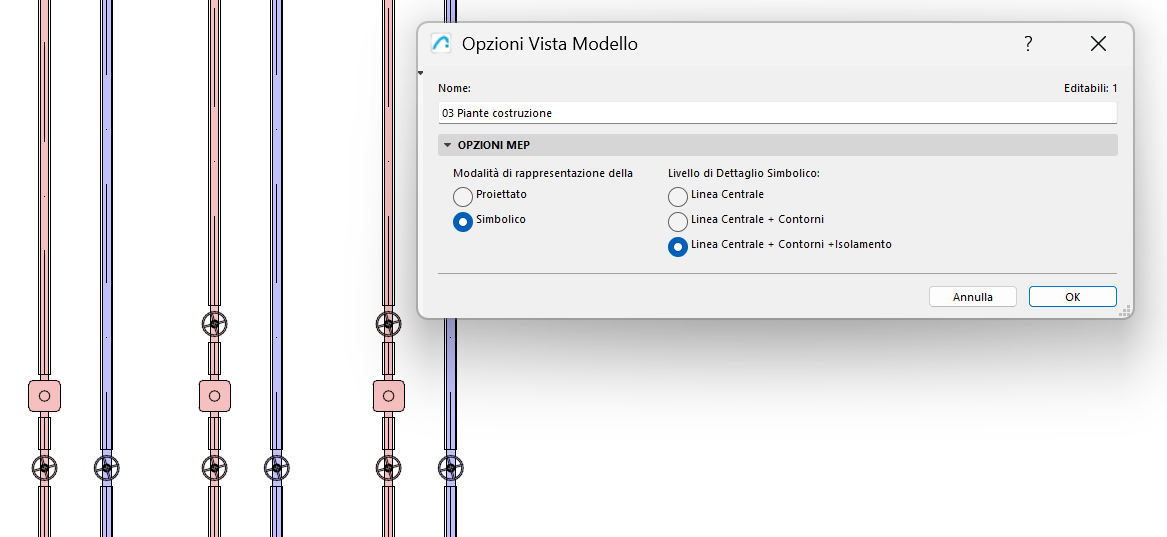

2.Nel pannello Opzioni MEP: scegliere Proiettata o Simbolica

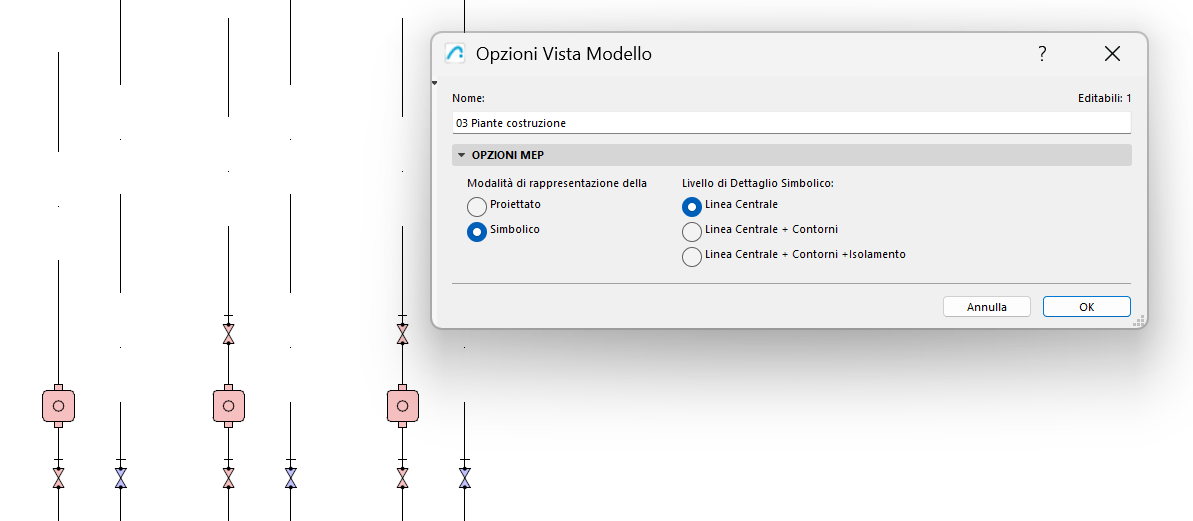

3.Per Simbolica, scegliere anche il livello di dettaglio preferito.

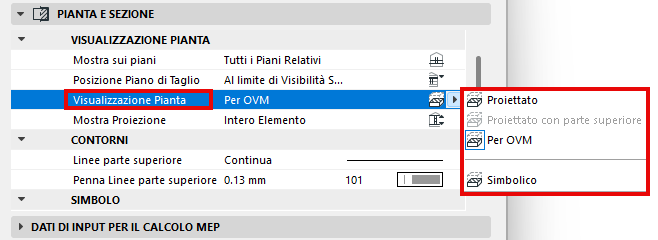

Affinché le opzioni di visualizzazione del modello abbiano effetto per qualsiasi percorso, assicurarsi che l'opzione di visualizzazione della planimetria (in Impostazioni percorso) sia impostata su "Per OVM".

È inoltre possibile modificare questa impostazione per i singoli percorsi scegliendo per essi la rappresentazione Proiettata o Simbolica.

Vedere anche Crea simbolo MEP personale.
