Per numerosi elementi MEP sono disponibili simboli di planimetria incorporati.
Nota: utilizzare le Opzioni Vista Modello per visualizzare gli elementi MEP sulla planimetria come simboli o proiezioni: vedere Rappresentazione simbolica degli elementi MEP)
Se si preferisce un simbolo personalizzato, è possibile modificare il simbolo incorporato o disegnarne uno proprio.
Nota: i simboli MEP personali possono essere utilizzati con Terminali per tubi, Accessori per tubi e Attrezzature.
Ad esempio, ecco il simbolo incorporato di una valvola per tubo.
Per creare un simbolo di valvola con manopola:
1.Procedere in uno dei seguenti modi:
•Copiare e incollare il simbolo 2D esistente in un Foglio di lavoro (o in una Pianta)
•Disegnare un nuovo simbolo utilizzando elementi di disegno 2D (ad es. linee, retini)
2.Selezionare il disegno del nuovo simbolo.

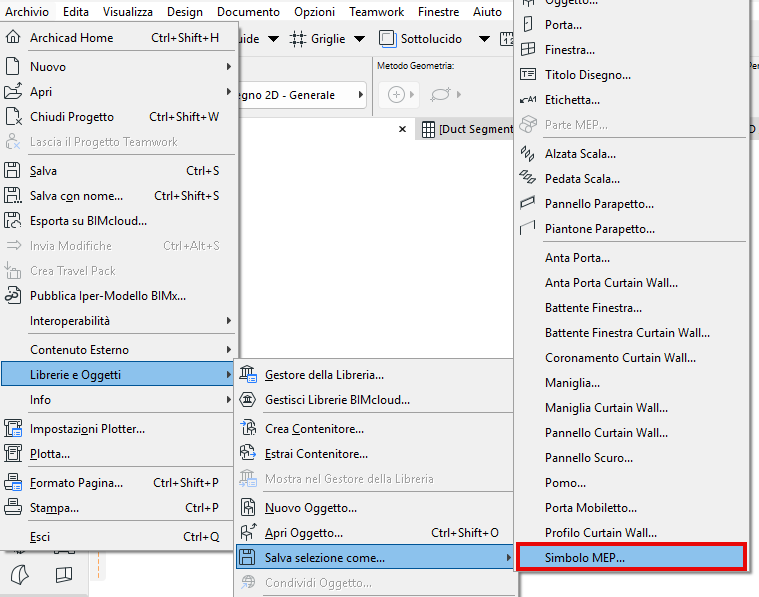

3.Utilizzare Archivio > Librerie e Oggetti > Salva Selezione come > Simbolo MEP.

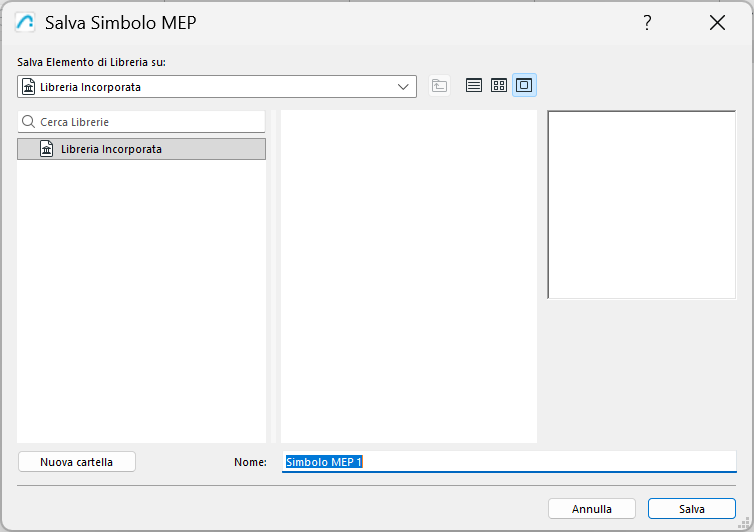

4.Immettere il nome e la posizione del file, quindi fare clic su Salva.
•La posizione predefinita è la Libreria Incorporata, ma se si dispone di un gran numero di simboli MEP, è utile organizzarli in più sottocartelle con rispettivi nomi distinti.
5.Nel modello, selezionare il simbolo dell'oggetto MEP da sostituire (ad esempio, questa valvola) e aprire le sue Impostazioni oggetto.
6.Nella pagina Impostazioni personali MEP, passare alla scheda Visualizzazione.

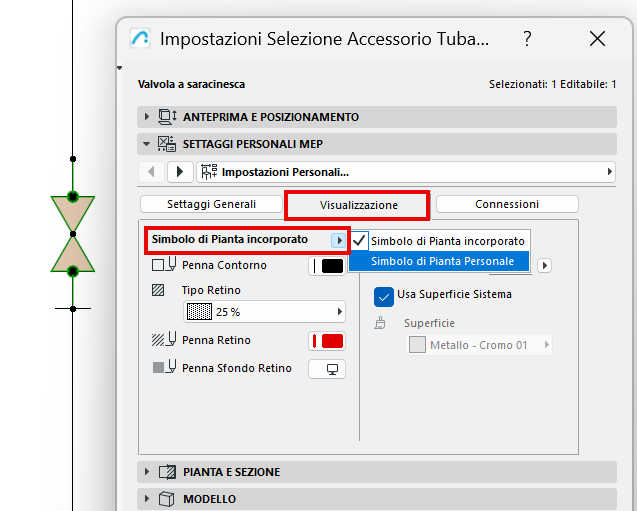

Al posto del Simbolo in pianta incorporato, scegliere il Simbolo in pianta personale.

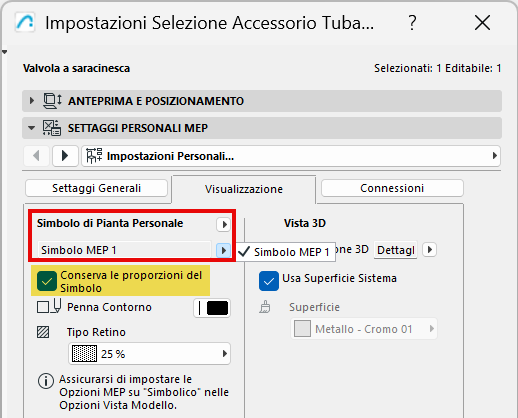

7.Nel menu a discesa scegliere il simbolo MEP personalizzato salvato.
–La casella Mantieni proporzioni simbolo è selezionata per impostazione predefinita, per evitare distorsioni nella visualizzazione degli oggetti

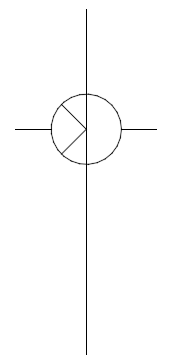

8.La valvola viene ora visualizzata con il simbolo MEP personalizzato.
Regolare l'allineamento del simbolo personale – utilizzare i parametri di Offset
Se il nuovo simbolo non è posizionato correttamente nel piano:
1.Selezionare il simbolo.
2.Aprire Impostazioni Selezione Oggetto.
3.Andare su Impostazioni Personali MEP e aprire l'elenco Tutti i Parametri.

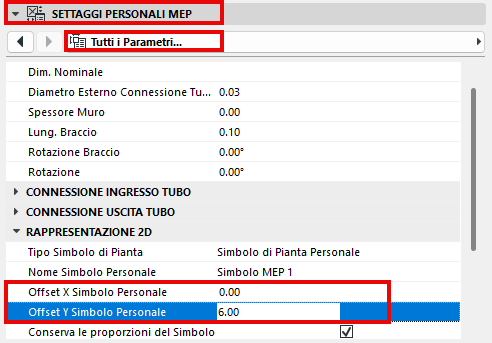

4.Utilizzare i parametri Offset simbolo personalizzato X e Y per regolare la posizione dell'oggetto.
