Costruire il percorso MEP in modo intuitivo: selezionare uno strumento MEP, quindi fare clic sul percorso esistente per aggiungere nuove derivazioni, derivazioni, ecc.
Vedere anche Modificare graficamente un Percorso.
Aggiungere un raccordo all'elemento del percorso

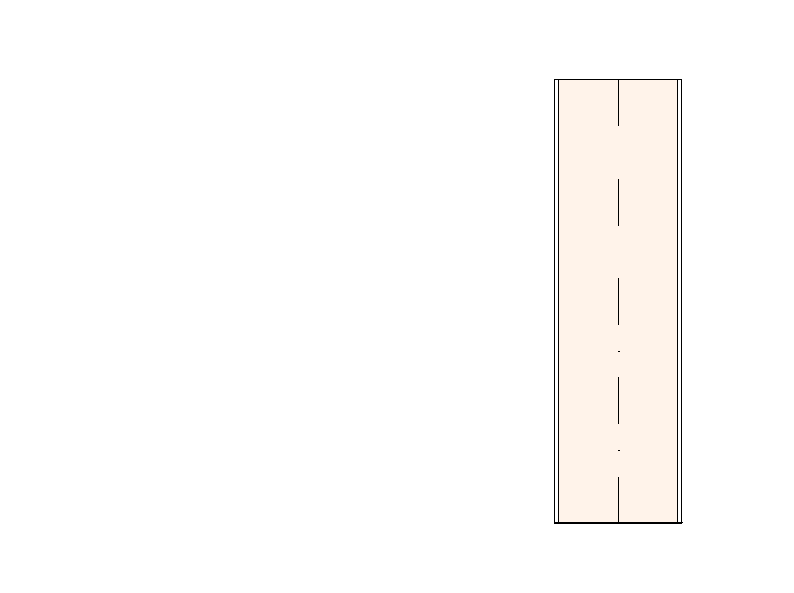

Una diramazione si crea quando si connette un condotto o una tubazione sul lato di un altro condotto/tubo. Il ramo viene generato automaticamente, con sezioni trasversali e pendenze personalizzabili e regolabili al volo.
Il percorso originale viene suddiviso in più elementi di percorso.
Aggiungi Conduttura di uscita
Utilizzare lo Strumento Conduttura per posizionare un elemento di presa, quindi collegarvi una conduttura. Viene creato automaticamente un elemento di transizione.
Conversione automatica da gomito a derivazione
Quando si aggiunge un nuovo segmento di percorso a partire da un gomito esistente, il gomito viene automaticamente convertito in un raccordo a T o di derivazione. Questa conversione funziona anche se il nuovo tubo ha un diametro diverso da quello esistente.
