Offset di 1D a 1D

Lo spostamento avviene sempre in una direzione (l'uno all'altro): i Membri da aggiustare si spostano verso le loro destinazioni; i Membri di destinazione rimangono immutati.



OFFSET MEMBRO 1D

Offset di 1D a 1D



BeamOffset1.png   BeamOffset2.png

Connessione di Travi: prima e dopo l'aggiustamento con Offset

Opzioni Offset di 1D a 1D

Usiamo un esempio di 2 travi collegate ad un pilastro. Le due travi hanno sezioni trasversali diverse e sono posizionate con eccentricità diverse rispetto al pilastro.

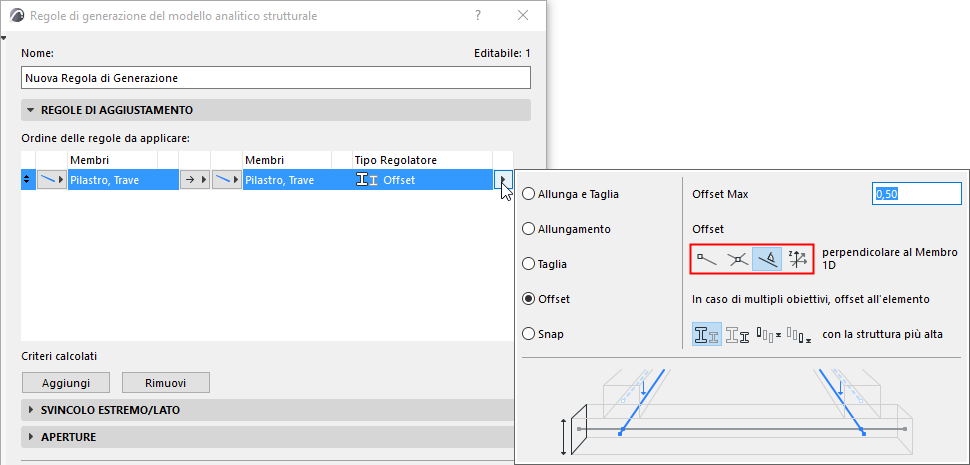

Fare clic sulla freccia del tipo di Adattamento Offset per scegliere le opzioni per l'Offset 1D.

Impostare lo scostamento massimo consentito.

Scegliere una delle quattro opzioni di logica offset:


Vedere gli esempi nella tabella in basso.

Offset di 1D a 1D

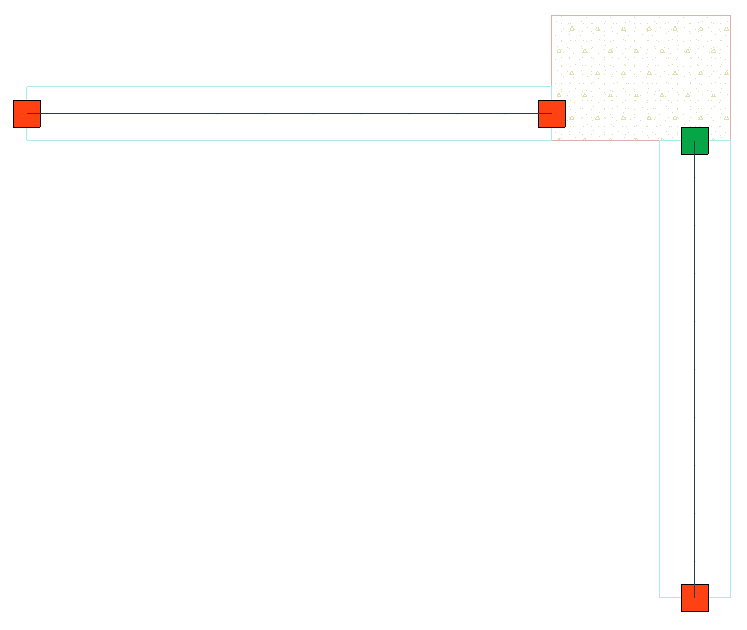

al Nodo finale del Membro 1D

•Nucleo più alto


Offset di 1D a 1D


al Nodo finale del Membro 1D

•Nucleo più basso


Offset di 1D a 1D


all'intersezione dei Membri


Offset di 1D a 1D

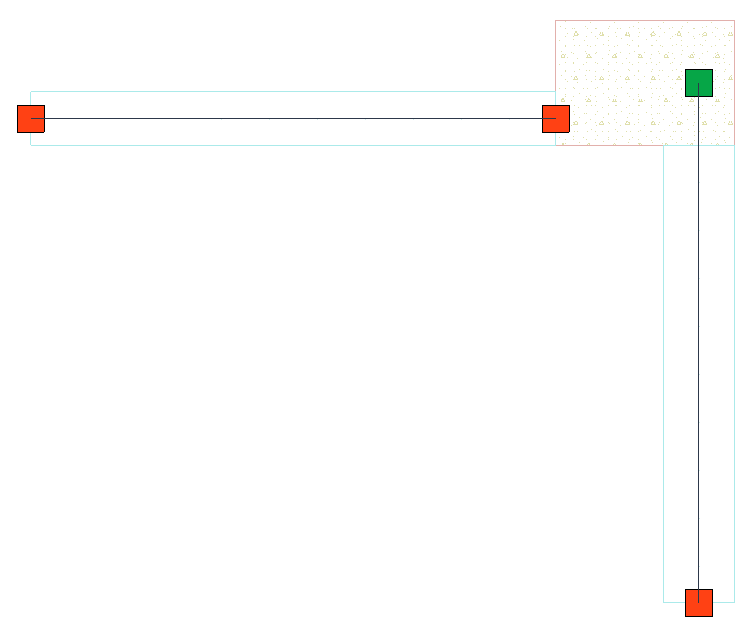

perpendicolare al Membro 1D

•Nucleo più alto

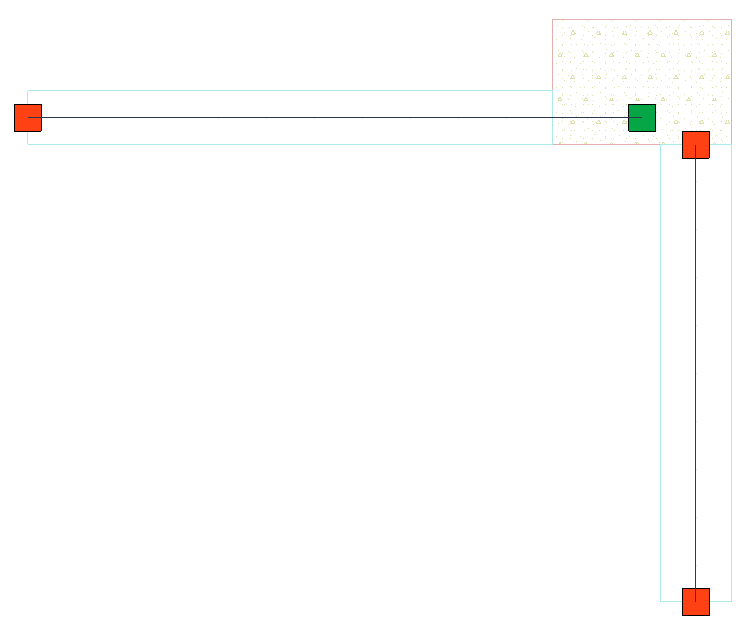

Offset di 1D a 1D


perpendicolare al Membro 1D

•Nucleo più basso


Solo direzione Z globale

Selezionare questa opzione se il Membro 1D deve essere spostato solo nella direzione Z globale. Non saranno applicati spostamenti in altre direzioni.

Vedere anche Opzioni Offset in caso di più destinazioni possibili.
