Mappatura delle Proprietà per l'Importazione IFC
Archivio > Interoperabilità > IFC > Traduttori IFC

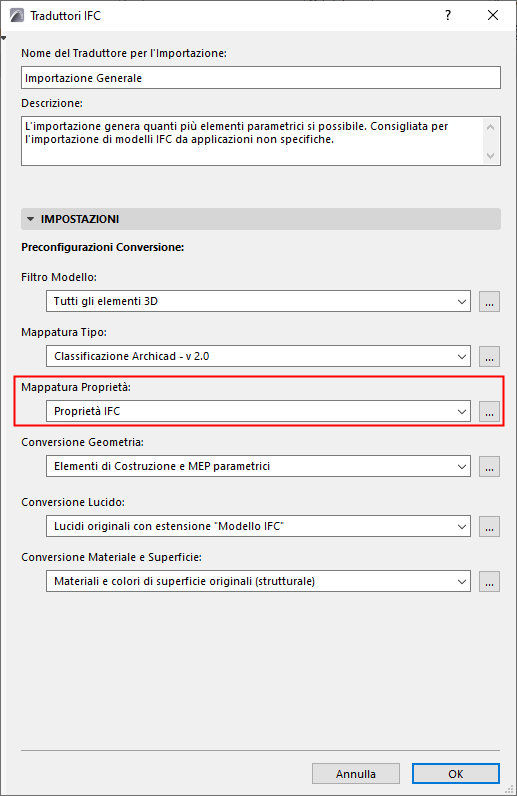

Scegliere un Traduttore per l'importazione e aprire la preimpostazione Mappatura Proprietà.
Utilizzare questa Preimpostazione di Conversione per definire come gestire le proprietà degli elementi IFC importati.
Argomenti correlati:
Scegliere il metodo d'importazione
Assegnare i Valori delle Proprietà (in base alla mappatura delle Proprietà IFC)
Importazione dei dati IFC in Categorie Archicad
Sostituisci Stato di Ristrutturazione mancante
Scegliere il metodo d'importazione

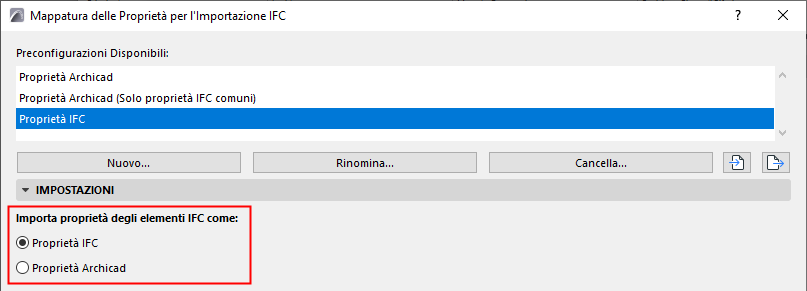

Scegliere Proprietà IFC o Proprietà Archicad:
Importa come Proprietà IFC
•Questa è l'opzione di default: importare tutte le proprietà degli elementi IFC importati.
•Questi dati saranno ora disponibili come Proprietà IFC in varie parti dell'interfaccia del progetto, come Trova e Seleziona e i Settaggi Schema delle liste di elementi. (Questo è il modo in cui le proprietà IFC venivano importate nelle precedenti versioni di Archicad.)
•Se si sceglie questo, non è necessario utilizzare la Mappatura delle Proprietà.
Importa come Proprietà Archicad
Questa opzione può essere utile se si vogliono rendere disponibili determinati dati di proprietà IFC per le funzioni che utilizzano le Proprietà Archicad (ma non le Proprietà IFC). Tali funzioni includono:
•Sovrascrittura Grafica
•Proprietà Definite da Espressione
•Verifica delle Interferenze
•Etichette Testo Automatico

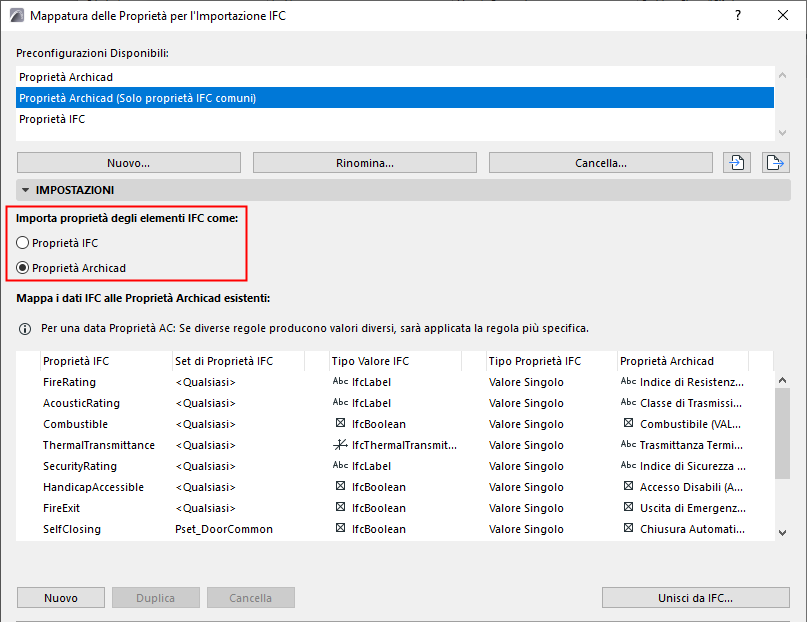

Questa opzione attiva la tabella di mappatura Utilizzare la tabella per definire quali valori delle proprietà IFC importare e in quali Proprietà esistenti importarli.
•Ogni proprietà IFC nell'elenco (definita utilizzando le prime quattro colonne da sinistra) viene associata a una Proprietà di Archicad del progetto corrente (ultima colonna a destra).
•Nel progetto corrente non viene generata nessuna nuova Proprietà di Archicad.
•Le proprietà IFC non elencate in questa tabella di mappatura vengono ignorate durante l'importazione.
Tenere presente:
–L'insieme delle proprietà di Archicad disponibili per ogni elemento dipende dalla sua Classificazione.
–Ogni Proprietà Archicad ha un valore predefinito (assegnato in Gestore Proprietà).
–Per gli elementi importati da IFC, questa tabella di mappatura consente di modificare il valore delle loro Proprietà Archicad da predefinito a un valore personalizzato, in base ai dati IFC applicabili, se disponibili.
