Mappatura Proprietà per l'Esportazione IFC
Archivio > Interoperabilità > IFC > Traduttori IFC

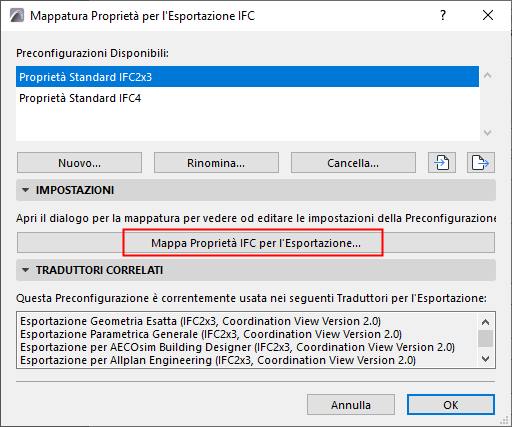

Scegliere un Traduttore per l'Esportazione e aprire la preimpostazione Mappatura Proprietà.
Da questa finestra di dialogo di preconfigurazione, fare clic su Mappa Proprietà IFC per l'Esportazione per accedere alle definizioni della mappatura.
Queste mappature definiscono le proprietà IFC assegnate agli elementi esportati.
Lista gerarchica di Proprietà IFC

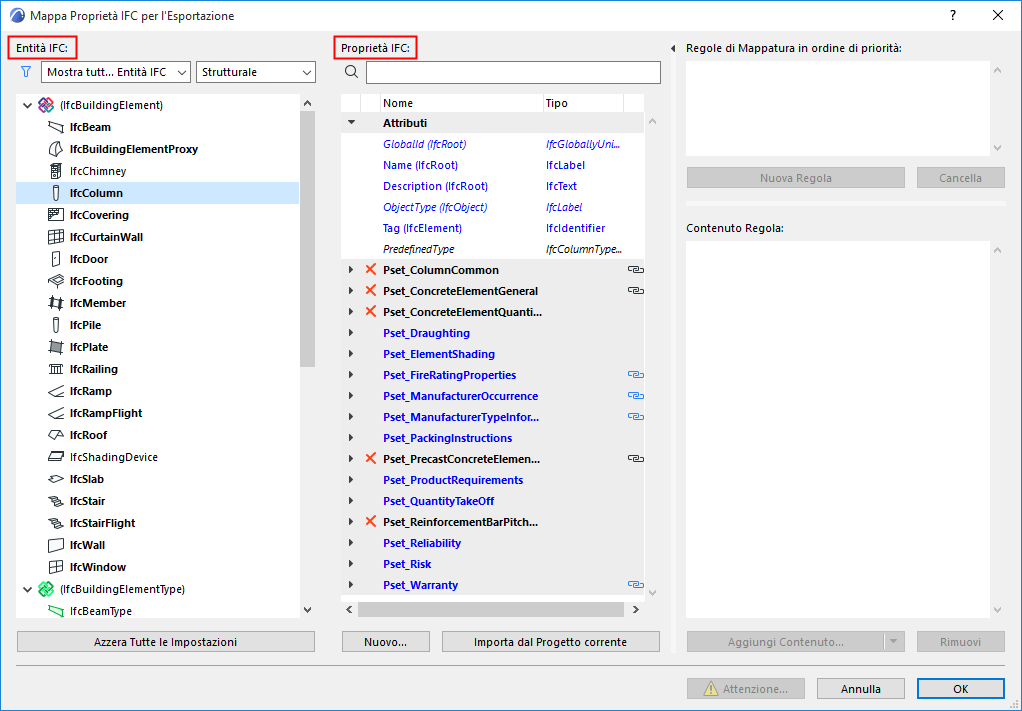

Le entità IFC sono elencate nell'albero a sinistra.
•Usare i menu di scelta rapida se necessario per filtrare la lista ad albero:
–filtra per Schema (IFC2x3 o IFC4)
-Nota: un'entità genitore, se può essere utilizzata per la mappatura delle proprietà, verrà visualizzata anche se non appartiene allo Schema nel filtro corrente
–filtra per dominio (Strutturale o MEP). Per esempio, il Dominio strutturale contiene i tipi (IfcBeam, IfcColumn, ecc.) di elementi edilizi (IfcBuildingElement) mentre il dominio MEP contiene i tipi IfcDistribution.
–filtra per tipi di Assegnazione IFC, Oggetti Tipo IFC o tipi di elementi Spaziali IFC (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey e IfcSpace).
Filtrare le Entità IFC nell'elenco ad albero
Nota: le Entità IFC tra parentesi sono necessarie per lo Schema IFC, ma non hanno elementi Archicad assegnati direttamente ad esse.
Lista di Proprietà IFC
Le proprietà di IFC di ciascuna entità selezionata sono elencate nella colonna Proprietà IFC.
•I dati di proprietà assegnati a un elemento genitore (come IfcElement) vengono assegnati automaticamente a tutti i suoi elementi figli (ad esempio IfcBeam, IfcColumn, IfcSlab, IfcWall, ecc.)
•X: per eliminare un qualsiasi dato, fare clic sulla X rossa. Gli attributi non possono essere eliminati.
•GRASSETTO: le Entità IFC che hanno dati di gruppo proprietà assegnati sono visualizzate in GRASSETTO.

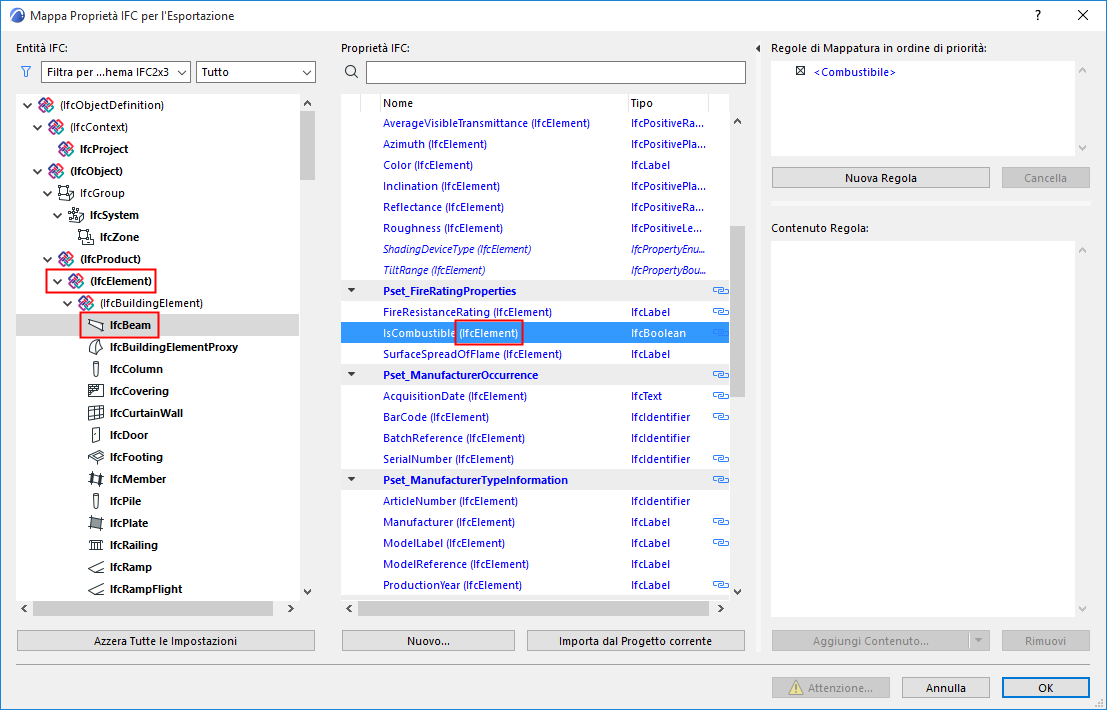

•CARATTERI BLU: le proprietà di un elemento figlio sono visualizzati in blu. Il nome del suo tipo genitore è visibile tra parentesi.

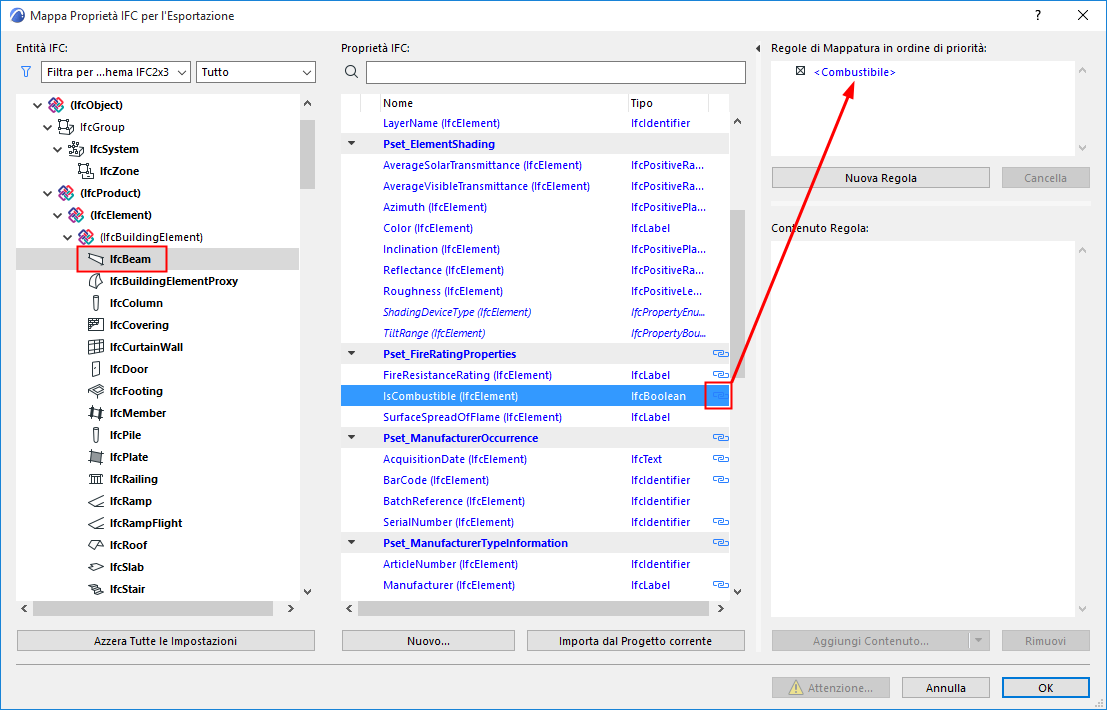

•Icona catena: indica che la proprietà ha una regola di mappatura. Visualizzare la sua regola di mappatura sul lato destro della finestra di dialogo.
Vedere Come creare una regola di mappatura:.
L'assegnazione della proprietà può essere modificata solo a livello del genitore. Così, per creare una proprietà comune per tutti gli elementi edilizi, non è necessario crearla per ogni singolo tipo di elemento edilizio (IfcWall, IfcColumn, IfcSlab, eccetera): sarà invece possibile crearla una sola volta ad un livello più elevato (ad es. in IfcElement).
Aggiungi Nuovo Riferimento/Classificazione
1.Selezionare l’elemento.
2.Fare clic su Nuovo.
La stessa funzione è disponibile nel Gestore Progetto IFC e nelle finestre di dialogo Settaggi Elemento.
Vedere Crea nuova Proprietà IFC personale.
Importa dal Progetto corrente
Fare clic su questo per aggiungere tutti i Set di proprietà e Proprietà IFC personali del progetto corrente (definiti in Gestore del Progetto IFC o in Impostazioni elemento) nella preimpostazione Mappatura Proprietà.
Nota: se una proprietà personale assegnata ad un Tipo Elemento IFC (per esempio IfcWall) non è ancora disponibile nel progetto corrente, essa non viene visualizzata nelle finestre di dialogo di gestione IFC finché un'istanza del tipo non è stata definita nel modello.
Azzera Tutte le Impostazioni
Cancella l'intero contenuto (regole di mappatura, proprietà e riferimenti di classificazione) della corrente Preconfigurazione di Mappatura delle Proprietà
