L'importazione e l'esportazione dei dati del modello mediante l'uso di IFC ha luogo secondo le impostazioni del traduttore IFC che viene utilizzato. Un Traduttore IFC definisce le regole per gli elementi che devono essere convertiti e come essi devono essere interpretati - in Archicad o nell'applicazione esterna di lettura del file IFC.
Flusso di lavoro di base per l'utilizzo dei Traduttori IFC
Nota importante sui traduttori e i file template
Finestra di dialogo Traduttori IFC - Panoramica
Flusso di lavoro di base per l'utilizzo dei Traduttori IFC
Archicad fornisce Traduttori IFC predefiniti le cui impostazioni sono ottimizzate per la finalità specifica di importazione/esportazione.
La maggior parte degli utenti che esegue esportazioni e importazioni IFC non deve modificare alcuna impostazione dei traduttori. Tutto quello che serve è selezionare un traduttore predefinito nella finestra di dialogo Apri (durante l'importazione di un modello in formato IFC) o dalla finestra di dialogo Salva con nome/Unisci a IFC (quando si esporta un modello in formato IFC).
Vedere Esportazione del modello IFC e Importazione del modello IFC.
Nota importante sui traduttori e i file template
•Quando si importa un progetto IFC utilizzando Apri o Collegamento IFC, si deve scegliere un traduttore IFC per l'importazione da un file template esterno, selezionato dall'utente.
•Quando si importa un progetto IFC utilizzando il comando Unisci si deve scegliere un traduttore IFC per l'importazione dal progetto ospite corrente.

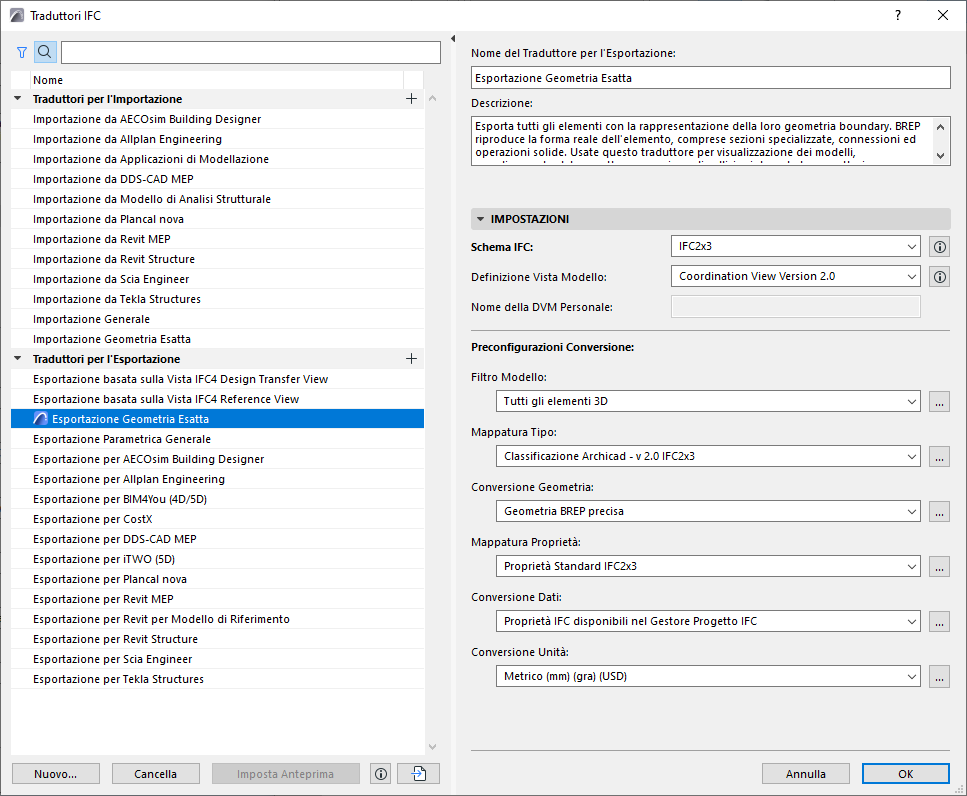

Finestra di dialogo Traduttori IFC - Panoramica
La finestra di dialogo Traduttori IFC (Archivio > Interoperabilità > Traduttori IFC ) consente di visualizzare o modificare le impostazioni dei traduttori, o di creare nuovi traduttori.
I Traduttori sono elencati per nome sul lato sinistro I loro nomi indicano a cosa servono: per esempio "Importazione da applicazioni di modellazione" o "Esportazione in Tekla Structures".
Essi si dividono in Traduttori per l'Importazione e Traduttori per l'Esportazione. I due gruppi di traduttori non sono intercambiabili, poiché contengono impostazioni diverse.
•Usare i pulsanti Cerca e Filtro nella parte superiore della lista de Traduttori per individuare un Traduttore specifico.
–Il pulsante di Filtro consente di limitare l'elenco in base allo Schema IFC: IFC2x3 o IFC4
Per altre informazioni, vedere Schema IFC (solo Traduttori per l'Esportazione).
Per i dettagli completi su tutte le impostazioni Traduttore, vedere le seguenti sezioni:
Traduttori per l'Importazione (Impostazioni Dettagliate)
Traduttori per l'Esportazione (Impostazioni Dettagliate)

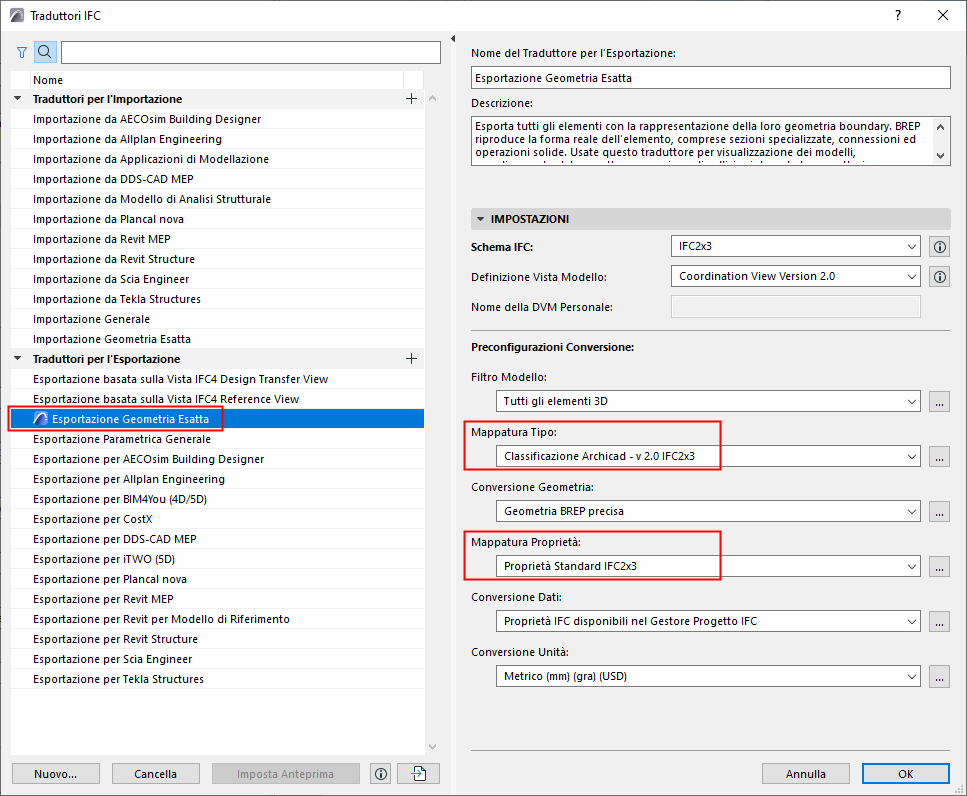

Uno dei traduttori di esportazione è il Traduttore Anteprima, contrassegnato con l'icona del programma:
Il Traduttore Anteprima fornisce anche definizioni di mappatura predefinite necessarie per lavorare con i dati IFC in Archicad. Queste definizioni di mappatura essenziali si trovano in due preconfigurazioni del Traduttore Anteprima:
•Preconfigurazione Mappatura Tipo per l'esportazione
La preimpostazione Mappatura Tipo del Traduttore Anteprima definisce come assegnare un Tipo IFC a ciascun elemento esportato. Il Tipo IFC, a sua volta, influenza le proprietà IFC disponibili per l'elemento.
Vedere anche Mappatura Tipo per l'Esportazione IFC.
•Preconfigurazione Mappatura Proprietà per l'esportazione (già Settaggi Schema IFC)
In base al Tipo IFC, la preconfigurazione della Mappatura Proprietà del Traduttore Anteprima fornisce l'insieme delle proprietà IFC utilizzate per le funzioni correlate ai dati IFC. Per esempio è possibile trovare/selezionare/elencare Proprietà IFC nelle seguenti parti dell'interfaccia:
–criteri in Trova e Seleziona
–criteri negli Abachi Interattivi
–Etichette (ad es. Etichetta Classificazione e Proprietà , Etichetta ID e proprietà )
–Gestore Progetto IFC
–Settaggi Elemento (pannello Classificazione e Proprietà)
Tutte queste interfacce utilizzano la Mappatura Proprietà che viene impostata nel Traduttore Anteprima.
Vedere anche Mappatura Proprietà per l'Esportazione IFC.
Usare il Traduttore Anteprima;
•per esportare il modello utilizzando le Proprietà visibili nel modello corrente
•per visualizzare le Proprietà IFC in Archicad come sono usati in particolare standard IFC. Ad esempio, per lavorare con le Proprietà IFC come definito dallo Standard di esportazione COBie 2 per gli Stati Uniti, andare alla finestra di dialogo Traduttori IFC e commutare il Traduttore Anteprima a "COBie 2 Export (US)".
Nota: la Mappatura Proprietà preimpostata contiene impostazioni specifiche del traduttore. Nelle versioni precedenti a 21 di Archicad, queste impostazioni erano specifiche del progetto e gestite in Configurazione Schema IFC.
Per informazioni sulla migrazione degli Schemi IFC ereditati, vedere la Guida alla Migrazione.
Impostare un diverso traduttore come Traduttore Anteprima
1.Andare a Traduttori IFC. (Archivio > Interoperabilità > IFC)
2.Selezionare un Traduttore per Esportazione dall'elenco.

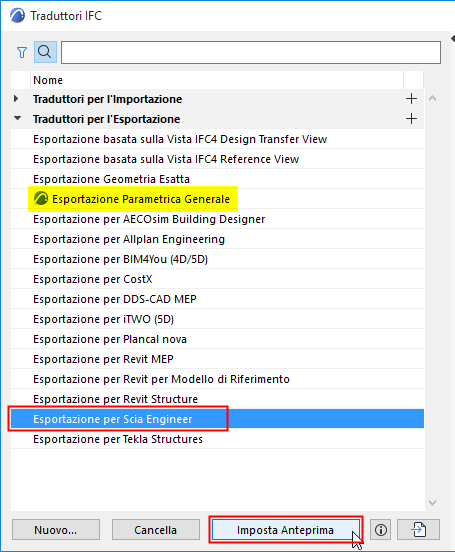

3.Fare clic su Imposta Anteprima nella parte inferiore della finestra di dialogo.
Impostazione del Traduttore Anteprima

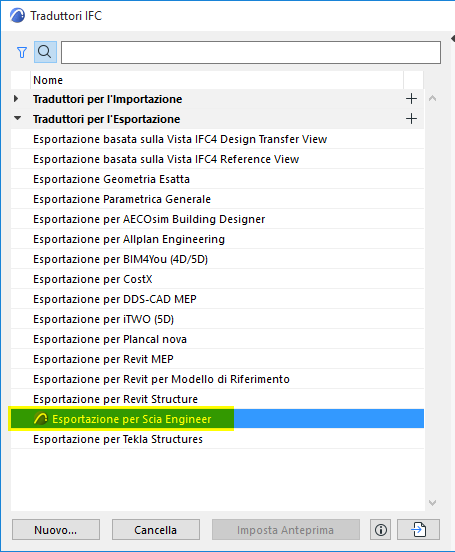

4.Ora il Traduttore selezionato è il Traduttore Anteprima, contrassegnato dall'icona del programma:
Nuovo Traduttore Anteprima definito

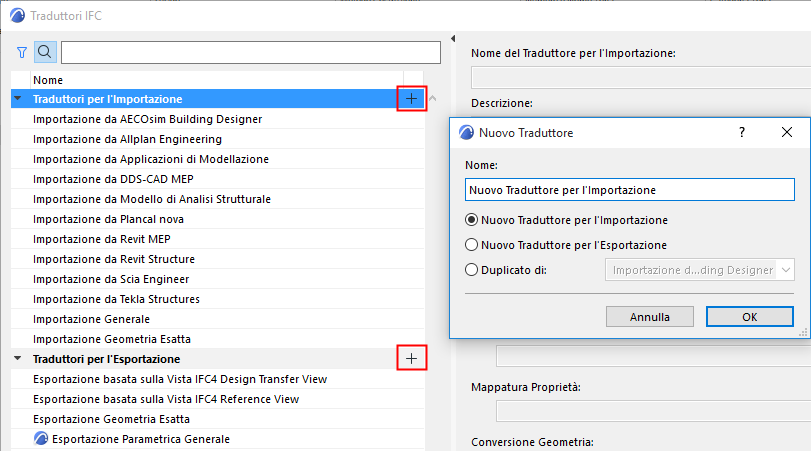

Crea un nuovo/Duplica Traduttore
Procedere in uno dei seguenti modi:
•Fare clic sul pulsante Nuovo.
•Fare clic sul pulsante Più alla destra del gruppo dei Traduttori (Importazione o Esportazione)
Cancella Traduttore
Selezionare un Traduttore e fare clic sul pulsante Cancella sulla sinistra.
•La selezione multipla non è disponibile
•Devono rimanere almeno un traduttore per l'importazione e un traduttore per l'esportazione - non è possibile eliminare l'ultimo traduttore di ciascun gruppo.
Nota: se si elimina il Traduttore Anteprima, viene visualizzata la richiesta di selezionare un altro traduttore di esportazione da usare come il traduttore delle anteprime. (Vedere anche Traduttore Anteprima, sotto.)
Annullare le modifiche nei Traduttori IFC
Nella finestra di dialogo Traduttori IFC, facendo clic su Annulla si scartano tutte le modifiche apportate non soltanto nella finestra di dialogo principale, ma anche nelle sotto-finestre di dialogo (le finestre di dialogo specifiche delle impostazioni di Preconfigurazione Conversione.)
Importazione progetto traduttori
Per importare Traduttori da un altro progetto Archicad:

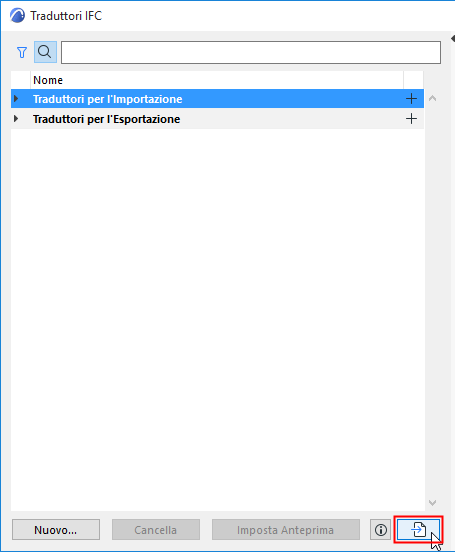

1.Fare clic sul pulsante importazione in basso a sinistra.
2.Sfogliare le cartelle fino a individuare il tipo file desiderato: PLN, PLA, o TPL
Nota: non è più possibile importare i file Traduttore IFC in formato XML. Vedere Aggiornamento dei Traduttori IFC.

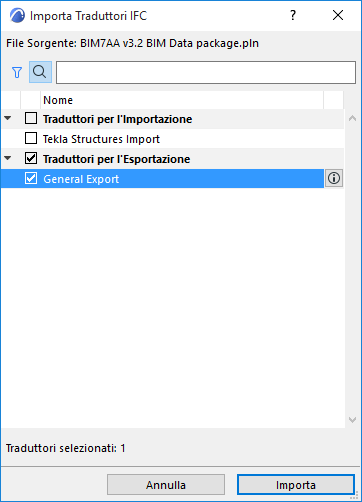

3.Fare clic su Apri. Nella la finestra di dialogo visualizzata, selezionare uno o più Traduttori IFC da importare dal progetto selezionato.
4.Fare clic su Importa. Nel caso in cui il progetto contenga già traduttori con lo stesso nome di quelli importati, viene richiesto di scegliere come gestirli (Sostituisci, Importa con nuovo nome file o Ignora).
Importazione di definizioni di Mappatura
Alcune definizioni di Mappa Progetto del Traduttore IFC possono essere importate nel progetto da file esterni. Vedere queste sezioni:
