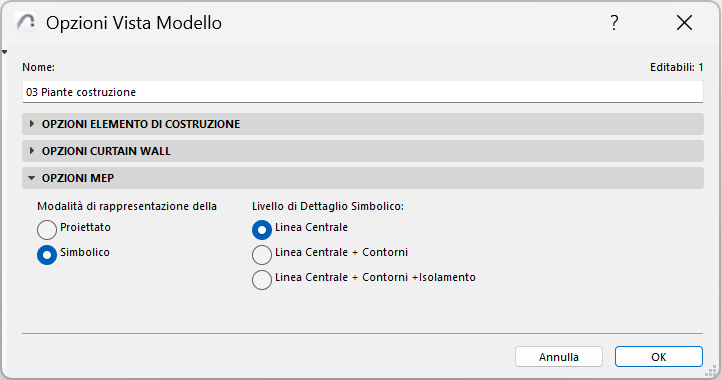

Per accedere a questo pannello, andare a Documento > Vista modello > Vista e Opzioni Modello.
Queste opzioni MEP controllano l'aspetto degli elementi MEP nella Pianta di pavimenti. Affinché queste impostazioni abbiano effetto, l'opzione di visualizzazione in Pianta di ciascun elemento (in Impostazioni elemento) deve essere impostata su "Per OVM". (Vedere Visualizzazione dell'elemento del Percorso: Pianta e Sezione, Visualizzazione Modello).
Gli elementi di distribuzione MEP possono essere rappresentati con le seguenti Opzioni Vista Modello:
•Linea Centrale
•Linea Centrale + Contorni
•Linee centrali + Contorni + Isolamento
Un elemento di distribuzione che attraversa un piano di taglio della pianta è indicato con un simbolo di taglio.
Terminale, Accessorio e Apparecchiatura utilizzano simboli integrati, ma è anche possibile creare simboli MEP personali.
