このワークフローを使用して、構造解析モデルのビューを比較します。
このワークフローでは、以下のように[ビューを選択]ダイアログで構造モデルを有効化する必要があります。
ワークフロー例
この例では、構造エンジニアが構造解析モデルを改訂し、課題割り当てのためにモデル比較を行います。
1.[デザイン]→[モデル比較]を使用します。

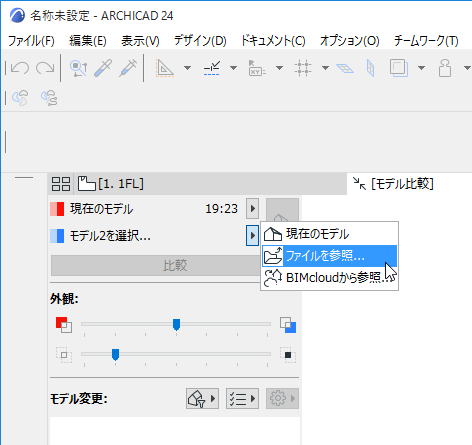

2.[モデル比較]パレットで：
モデル1に[現在のモデル]を選択します （必要に応じて、他のplnやSAFを参照することができます）。

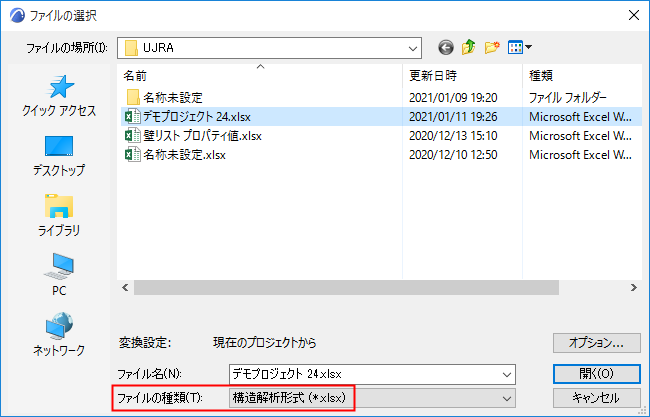

3.モデル2では、SAFファイル（形式：構造解析ファイル .xlsx）を参照します。
注: モデル比較を使用してSAFファイルを開くと、SAF変換設定の現在のプロジェクトの変換設定が適用されます。 現在のプロジェクトのSAF変換設定設定が、必要としている設定であることを確認してください。これを変更するには、現在のプロジェクトに別の変換設定ファイルをインポートします。「SAF変換設定をインポート/エクスポート」を参照してください。
4.[開く]をクリックします。
5.[モデル比較]パレットで、[ビューセレクター]ボタンをクリックします。
6.[ビューを選択]ダイアログが開きます。
7.3Dビューパネルで比較する3Dビューを選択します （「比較するビューを選択」も参照してください）。
注: plnとSAFモデルの比較では、SAFファイルにはビューが含まれていないため、共通のビューのみ利用可能です。
8.[構造ビュープロパティ]パネルで、[構造解析モデル]オプションをオンにします。
•アイコン（ノード、端部解除、断面形状、置換プロファイル、ローカル座標系）のいずれかをクリックして、[比較]ウィンドウにこれらの構造体の構成要素を表示させます。
•必要に応じて、比較する特定の荷重ケースをビューごとに選択します。下記の「モデル比較での荷重ケース」を参照してください。
注: 表示設定は選択されたビューに保存されますが、これらのアイコンや荷重ケースオプションで一時的に上書きすることができます。
9.[比較]をクリックします。モデル比較結果が生成されている間、他のタブやウィンドウに移動することができます。
10.[モデル比較]ウィンドウで結果を確認します。
11.確認したいパラメータをフィルタします。使用可能なパラメータセットは、構造解析モデルに固有です。
12.[モデル比較]パレットで変更内容を確認します。変更された要素が両方のモデルにあります（「修正済」と、モデル1またはモデル2にのみ存在する変更要素）。
「モデル比較：変更の確認」を参照してください。
13.修正済要素の構造関連の変更の詳細情報を確認するには、[詳細]をクリックします。（構造ビューの比較のみ可能。チームワークでは使用できません。）
利用可能な場合は、特定のパラメータのモデル1と モデル2の値を確認することができます。
注: [変更の詳細]は、[構造解析]ツールバー、または[ウィンドウ]→[パレット]からも開くことができます。
14.必要に応じて、バージョンを作成します。
「モデル比較変更リストから課題を作成」を参照してください。

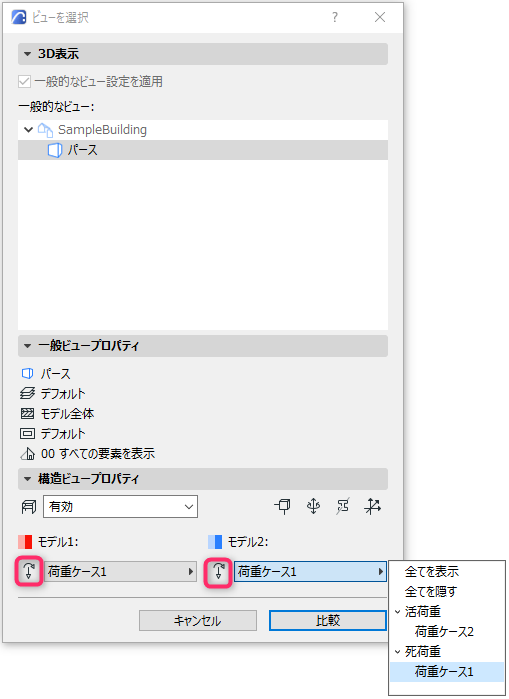

[ビューを選択]ダイアログ（[構造ビュープロパティ]パネル）で、以下を実行します。
•両方のモデルで、[荷重ケース]コントロールをオンにします。モデルの保存された荷重ケース（ビュー設定の一部）が表示されます。
•必要に応じて、いずれかまたは両方のモデルの荷重ケースをオンまたはオフにします。荷重ケースをオフにすると、そのモデルにおいて荷重関連の情報は無視されます。
•いずれかまたは両方のモデルで、モデル比較で考慮するために異なる荷重ケースを選択することができます。
