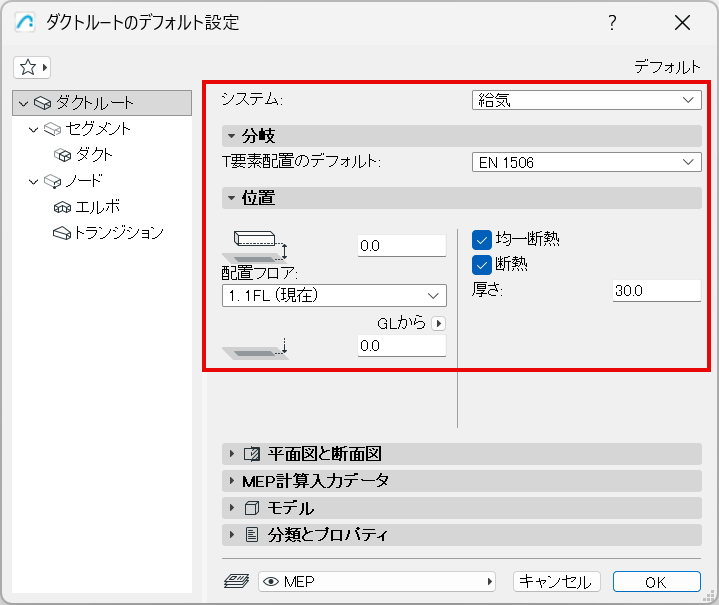

ルートツールのデフォルト設定を開きます。
MEPシステム
利用可能なMEPシステムを選択します。MEPシステムは、ルートの外観を2Dおよび3Dで定義します。「MEPシステム」を参照してください。
注: ルート要素を単独のMEPオブジェクトに接続すると、ルート要素に設定されたMEPシステムではなく、ルート要素もオブジェクトのMEPシステムを自動的に継承します。
分岐
分岐パネルには、ルートのT要素にデフォルトの寸法テーブルがあります。
「ルート仕様」を参照してください。
位置
•ルート要素の配置フロアと配置フロアからのオフセットを設定します。
•選択した基準レベルからのルート要素の下端オフセットを設定します。
均一断熱
チェックを入れると、ルート全体に同じ断熱材の値を適用します: ダクト、エルボ、トランジション
必要に応じて、ボックスのチェックを外して個別の設定ページで個別の断熱材の値を設定します。
断熱材
チェックを有効にすると、要素の外部材質に断熱在の層を追加します。 その後、断熱材の厚さの値を入力します。
