Archicad Collaborateで使用可能
MEPシステムは、MEPルートおよびMEPライブラリ要素の表示に使用される塗りつぶし、線、材質を保存したセットです。
MEPシステムは、Archicadプロジェクトの属性です。
•MEP ルート: 各ルートには、ルート設定ダイアログの上部にあるMEPシステムが割り当てられます。 「ルート設定 - 分岐、位置、断熱材」を参照してください。
–必要に応じて、任意のルートに対してシステム属性を上書きできます: ルート要素の表示：平面図と断面図、モデル表示を参照してください。
•ターミナル、アクセサリ、機器: 要素設定でMEPシステムを割り当てます: MEP互換オブジェクトを参照ください
注: ルート要素を単独のMEPオブジェクトに接続すると、ルート要素に設定されたMEPシステムではなく、ルート要素もオブジェクトのMEPシステムを自動的に継承します。

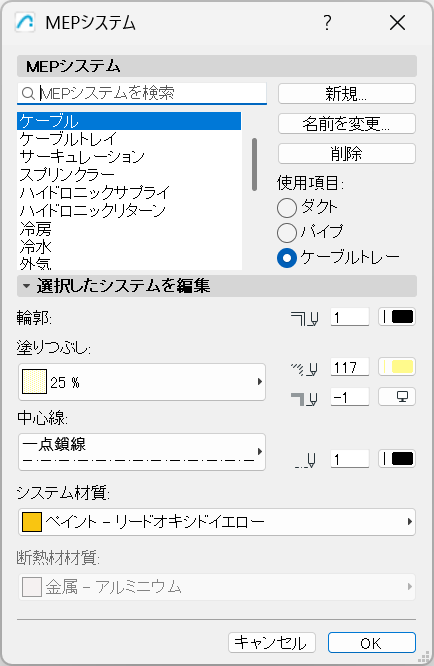

MEPシステムの定義または編集
このダイアログボックスは、以下の方法で開きます
•デザイン > MEPシステム
•オプション > 属性設定 > MEPシステム
•MEPエンジニアリングツールバーのMEPシステムへのショートカット
•MEPシステムブラウザからのMEPシステムへショートカット
事前定義されたMEPシステムの使用、編集や、新規作成を行うことができます。

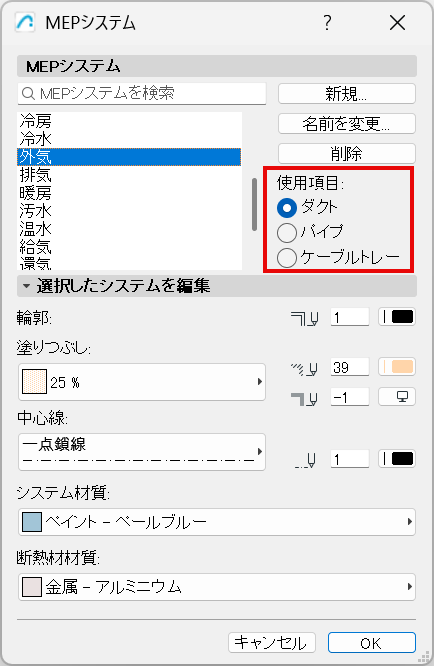

使用項目(ルートタイプ)
各MEPシステムは、ルートタイプ毎に1つ使用できます: ダクト、配管、ケーブルトレイ。
各MEPシステムについて、以下のカテゴリーから1つを選択します。
コントロールを使用して、現在のMEPシステムの塗りつぶし、線、材質を設定します。
