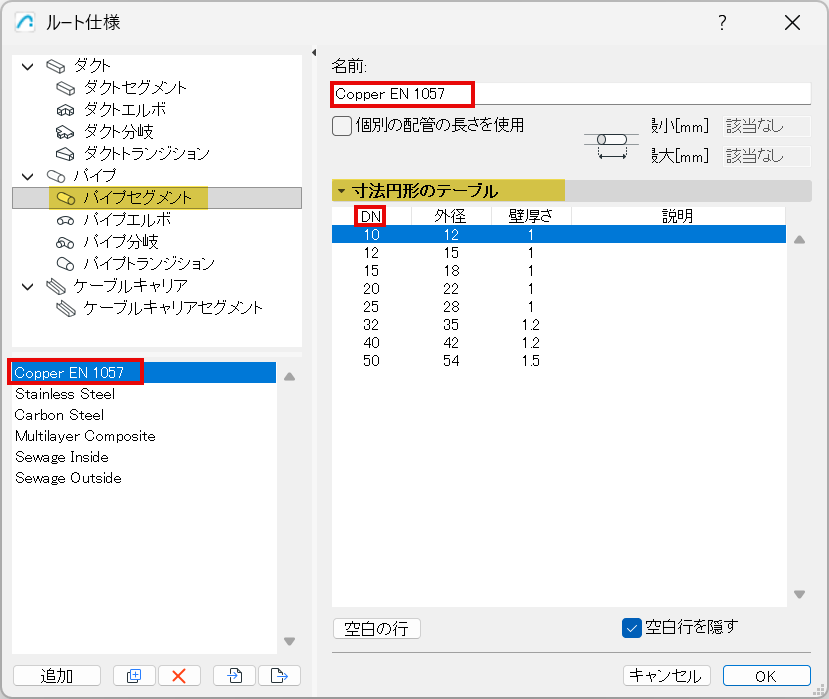

ルート仕様で、MEP要素タイプを選択します。ここでは、プリセットの寸法のテーブルを作成または編集することができます。
•リストされた項目（DN項目など）は参照セットに由来します。（「ダクトとパイプの参照セットを作成」を参照）
•必要に応じて、それぞれに必要な寸法値を設定します。
•MEP要素タイプは、複数の寸法のプリセットテーブルを持つことができます。追加のテーブルを作成するには、[追加]または[複製]をクリックします。
•その項目を使用しない場合、その行が空のままになることがあります。「空白行を隠す」をオンにすると、使用する項目のみが表示されます。
•寸法表を複製して編集し、新しい寸法表を作成してその値を編集します。 「空白の行: ダクトまたはパイプセグメントのDN値を削除」も参照してくださ
［個別の長さを使用］にチェックを入れてください。
「パイプやダクトに個々の長さを使用」を参照してください。

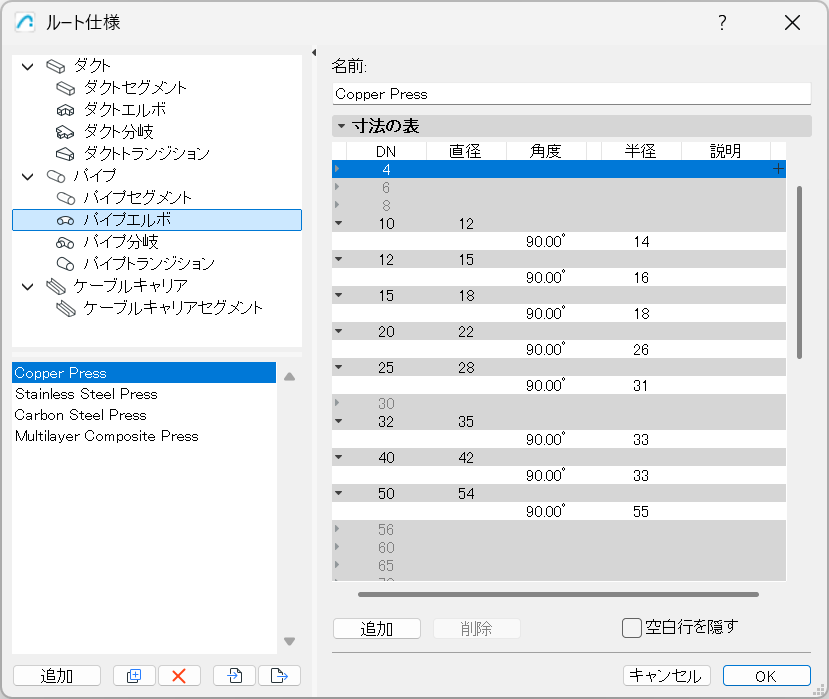

ベンドの角度を定義
配管やダクトのエルボおよび分岐継手に対して、任意の規格角度パラメータを設定できます。

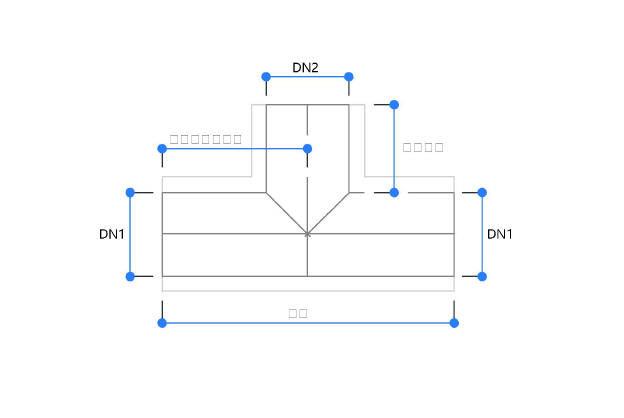

分岐の寸法の設定
分岐の寸法には複数の部品が含まれます:
