カスタムMEP部品の作成

Archicad Collaborateで使用可能

ライブラリに存在しない3DのMEPオブジェクトををモデル化する場合にこちらの機能を使用します ー 例えば、必要な寸法と接続ロジックに一致する特定のバルブや継手などです。

1.平面図または3Dウィンドウで、組み立て要素(壁、スラブ、オブジェクト、MEP要素)を使用してカスタムMEP部品をモデリングします。

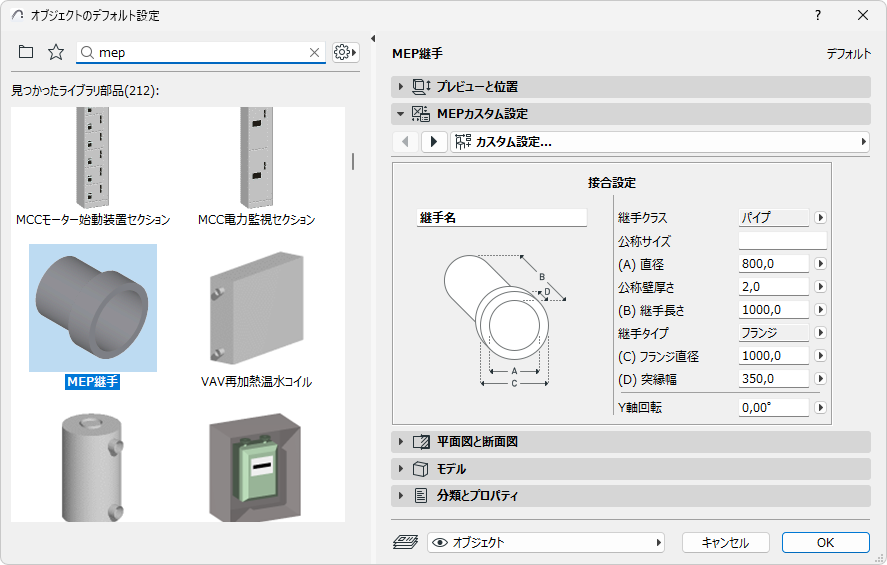

2.カスタムMEP要素で1つまたは複数の接続が必要な場合は、MEP接続オブジェクトを要素の一部として使用する必要があります。MEPライブラリから入手可能です:


3.3Dウィンドウから、[ファイル]→[ライブラリとオブジェクト]→[選択内容に名前を付けて保存]→[MEP部品]を使用します。

4.オブジェクトのファイル名と保存先を入力します。

5.[タイプ]ドロップダウンリストから、サブタイプを選択します。


注: 使用可能なサブタイプは、カスタムオブジェクトに含まれているMEP接続オブジェクトの数とタイプによって決まります。 1つの接続のみの場合は、[機器]サブタイプと[インライン]サブタイプ(複数の共線接続が必要)は使用できません。

6.[保存]をクリックします。選択したサブタイプのツール設定から新しいMEPオブジェクトにアクセスできます。
