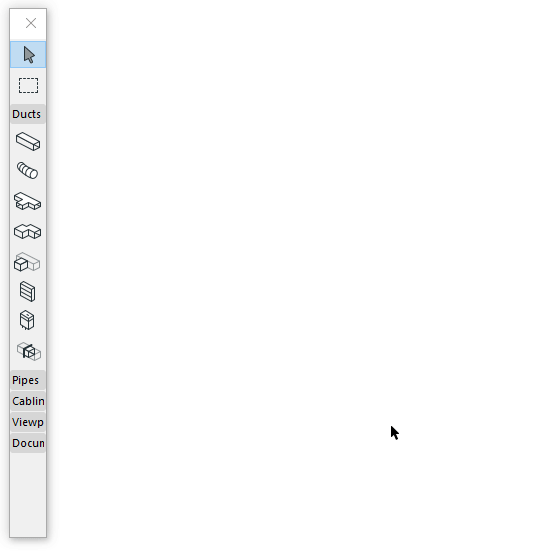

MEPルートを直感的に構築:MEPツールを選択し、既存のルートをクリックして分岐やテイクオフなどを追加します。
「ルートをグラフィカルに編集」も参照してください。
ルート要素への分岐の追加
分岐は、ダクトやパイプを別のダクトやパイプに繋げてルーティングするときに作成されます。分岐は自動的に生成され、断面の大きさや勾配はカスタマイズ可能で、その場で調整できます。
元のルートは複数のルート要素に分割されます。
ダクト分配を追加
分配ツールを使用して分配要素を配置してから、ダクトを接続します。遷移要素は自動的に作成されます。
エルボーから分岐への自動変換
既存のエルボを起点に新しい配管ルートセグメントを追加する場合、エルボは自動的にティーまたは分岐継手に変換されます。 この変換は、新しく追加する配管の径が既存の配管と異なる場合でも有効です。
