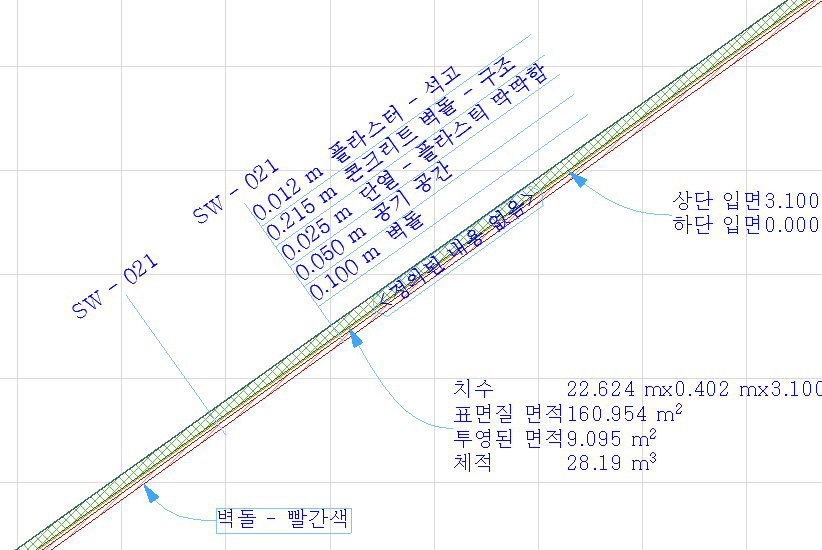

요소가 가질 수 있는 라벨 수는 제한이 없습니다. 요소가 핫링크 모듈의 일부이거나 다른 사용자가 예약한 경우에도 라벨을 배치할 수 있습니다.
Archicad에는 일련의 라벨이 내장되어 있고, 그 내용은 사용자가 마음대로 정의할 수 있습니다.
또한 자동텍스트를 포함하여 2D 드로잉 요소를 저장하여 사용자만의 라벨을 생성할 수도 있습니다.
참조 2D 요소를 라벨로 저장하기.
라벨 지오메트리 방법: 결합 및 독립
라벨 도구로 라벨을 배치하는 방법은 두 가지가 있습니다.
•독립 라벨은 어떤 요소에도 결합되지 않습니다. 전형적으로, 모델에서 오지 않은 정보를 디스플레이하는데 독립 라벨을 사용합니다 (예,“여기에 스노우픽 설치”).
독립 라벨
•결합 라벨은 요소를 클릭하면 배치됩니다. 이 라벨은 해당 요소를 이동하거나 수정한 후에도 요소에 결합되어 있습니다. 적용 가능한 경우, 이 라벨 안의 모든 변수 값은 자동으로 업데이트됩니다.
관련된 라벨
참고:
–요소를 삭제하면, 해당 요소의 결합 라벨 또한 삭제됩니다.
–기본적으로 라벨은 결합된 요소가 숨겨진 경우 (예: 숨김 레이어에서) 보이지 않습니다. 그래도 라벨을 표시하려면 라벨 도구 설정으로 이동하여 "결합된 요소와 더불어 숨기기"를 체크 해제하십시오.
–다층 벽 요소는 각 층마다 개별적으로 라벨을 붙여야 합니다.
–연관된 영역 라벨은 영역이 생성되는 동시에 한 번에 배치할 수 있습니다.: 참조 자동으로 영역 라벨 배치.
•단순 방법은 클릭 한 번으로 라벨을 배치합니다. 정보 상자 또는 라벨 설정에서 정의한 대로 화살표머리 및 포인터 선 유형/시작 각도를 사용합니다(활성화된 경우).
단순 배치
•상세 방법은 클릭을 세 번 해야 합니다( 포인터 선의 시작 각도가 잠겨 있다면 두 번). 포인터 선 배치를 더 상세히 조절할 수 있습니다.
상세 배치
포인터 선 설정에 대한 세부사항은 다음을 참조: 포인터 선.
참조 텍스트 박스 편집하기.
