드로잉과 함께 모든 프로젝트의 레이아웃을 포함하며, 선택적으로 서브셋으로 구성되고 마스터 레이아웃을 기반으로 형식이 지정됩니다.

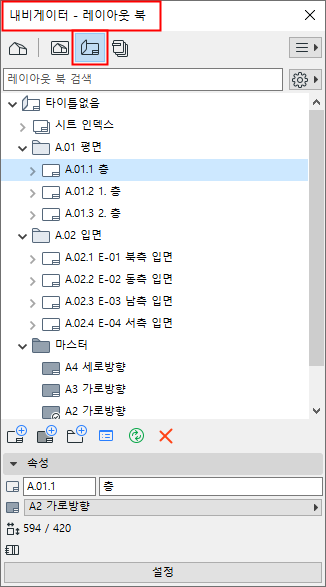

내비게이터 또는 오거나이저의 레이아웃 북 맵에서 트리 구조로 표시됩니다.
검색 필드를 사용하여 이름으로 항목을 찾습니다.

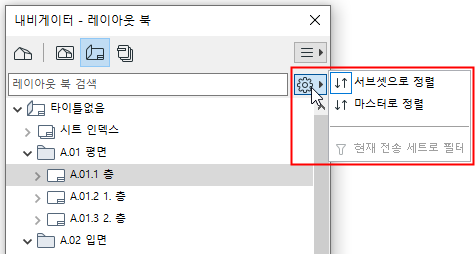

설정 팝업을 사용하여 레이아웃 북 항목을 나열하는 방법:
•서브셋으로 정렬은 자유롭게 정의된 로직인 서브셋에 따라 레이아웃을 나열합니다. (서브셋의 주된 기능은 사용자정의한 번호 시스템을 지정하도록 합니다.) 또한 트리는 각각의 레이아웃에 속하는 드로잉의 이름을 표시합니다.
참조 서브셋.
•마스터로 정렬은 마스터 레이아웃에 따라 레이아웃을 나열합니다 마스터 레이아웃. 드로잉은 나열되지 않습니다.
•현재 전송 세트로 필터: 이 필터를 활성화하면 최근 전송 세트에 추가된 레이아웃만 표시됩니다.
참조 수정 버전 관리.
드래그 앤 드롭을 사용하여 레이아웃 북에서 항목을 이동하고 재정렬합니다.
•계층적 서브셋 만들기
•하나의 서브셋에서 다른 서브셋으로 레이아웃 이동
•마스터 레이아웃을 한 레이아웃에 적용
•한 레이아웃에서 다른 레이아웃으로 드로잉 이동
주의: 이 경우에, 레이아웃 원점으로부터 드로잉의 비례적 거리는 변하지 않고 남아있습니다.
중요: 내비게이터/오거나이저 항목들을 포함한 작동들은 (내비게이터 맵 사이에서 드래그 앤 드롭, 맵에서 항목 제거, 또는 출판 세트에 항목 추가), 명령 취소 대기열에 추가되지 않아, 명령 취소가 불가능합니다.

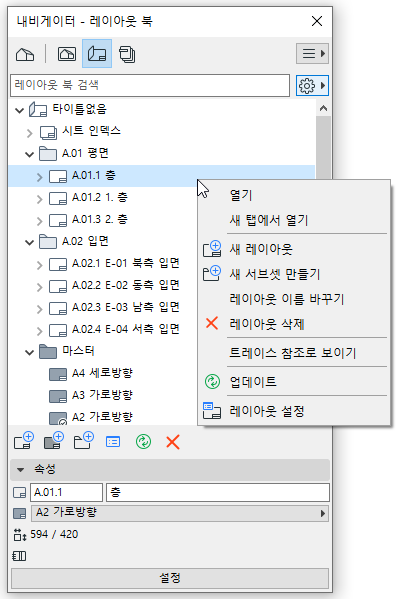

•선택한 레이아웃 북 항목의 컨텍스트 메뉴를 사용합니다.
•선택한 항목에 대해 레이아웃 북 하단에 있는 설정을 클릭합니다.

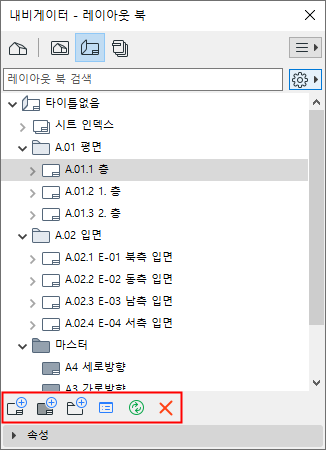

•명령 버튼을 사용하세요. 레이아웃 북 (레이아웃 북, 서브셋, 레이아웃, 드로잉 또는 마스터 레이아웃)에서 선택한 항목에 따라 활성화됩니다:
–새 서브셋
–설정
–업데이트: 선택한 드로잉 또는 레이아웃의 드로잉을 업데이트합니다.
–선택된 항목 삭제
•문서 > 레이아웃 북 메뉴의 명령을 사용합니다.
주의: 프로젝트에서 레이아웃이나 드로잉의 검토하거나 기준별로 분류하는 다른 방법으로는 프로젝트 인덱스 기능입니다.
참조 프로젝트 인덱스.
레이아웃 북에서 항목 (레이아웃 북, 서브셋, 레이아웃, 마스터 레이아웃 또는 드로잉)을 선택하여 아래 속성을 확인합니다.

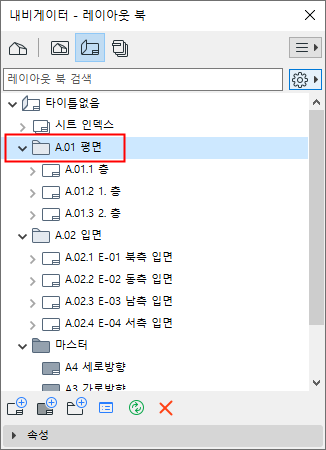

서브셋은 레이아웃 북 안의 폴더입니다. 서브셋으로 레이아웃을 쉽게 조직화하고 레이아웃에 대한 넘버링 규칙을 정의할 수 있습니다.
레이아웃을 드래그 앤 드롭하여 서브셋에 배치합니다.
추가 정보는, 참조 레이아웃과 드로잉 ID.
출판 세트의 내용을 설정 할 때, 레이아웃 북 서브셋에 단축키를 추가할 수 있습니다: 이것은 서브셋 폴더와 내용에 링크된 출판 설정 아이템이 생성된 것을 의미합니다. 레이아웃 북의 서브셋 콘텐츠에 대한 변경 사항은 출판 세트의 콘텐츠에도 반영됩니다.
참조 출판 세트에 항목 추가.
