각각의 레이아웃은 마스터 레이아웃에 지정되어 있습니다.
•마스터 레이아웃은 레이아웃 페이지의 크기를 정의합니다.
•마스터 레이아웃에 배치하는 그래픽 및 텍스트 항목 ("마스터 항목")은 이를 사용하는 모든 레이아웃에 나타납니다.
마스터 레이아웃은 레이아웃 북의 마스터 폴더에 있습니다.
사전 정의한 마스터 레이아웃을 사용하거나, 사용자 자신의 것을 정의할 수 있습니다. 옵션 대부분은 마스터 레이아웃 설정에서 설정합니다.
참조 마스터 레이아웃 설정.
참조 레이아웃 열기.
현재 레이아웃의 마스터를 열려면 다음 중 하나를 수행하십시오:
•레이아웃 창에서 마우스 오른쪽 버튼을 누르고 지정된 마스터 레이아웃 열기 사용
•문서 > 레이아웃 북 > 지정된 마스터 레이아웃 열기 사용

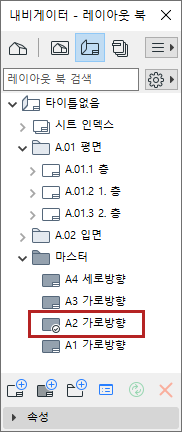

기본 마스터 레이아웃은 모서리가 접혀진 것처럼 보입니다. 새로 생성된 모든 레이아웃에 할당됩니다.
내비게이터 또는 오거나이저에서 마스터 레이아웃을 선택하고 다음 중 하나를 수행하십시오:
•단축 메뉴에서 기본값으로 설정을 선택합니다.
•마스터 레이아웃 설정을 열고 새 레이아웃에 대한 기본값으로 설정 상자를 확인합니다.

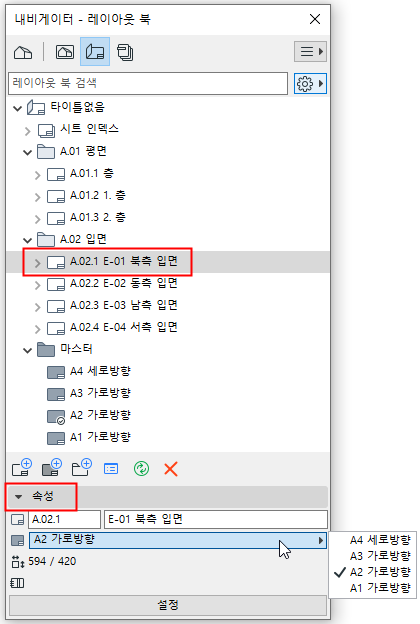

내비게이터 레이아웃 북에서 다음 중 하나를 수행합니다:
•마스터 레이아웃을 레이아웃으로 드래그 앤 드롭
•레이아웃을 마스터 레이아웃으로 드래그 앤 드롭
•하나의 레이아웃을 선택한 후, 내비게이터 팔레트 하단에 있는 팝업 메뉴에서 또는 선택된 레이아웃의 설정 대화상자에서 다른 마스터 레이아웃을 선택합니다.

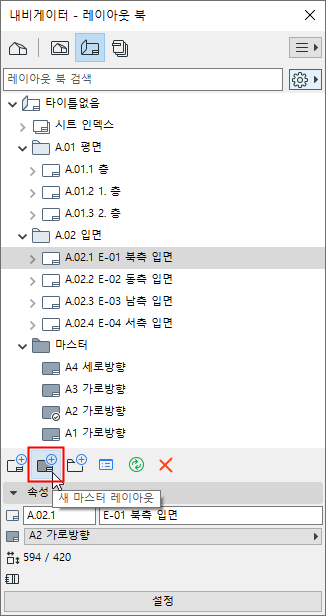

새 마스터 레이아웃을 생성하려면 다음 중 하나를 실행합니다:
•내비게이터의 마스터 폴더의 항목의 단축 메뉴에서 새 마스터 레이아웃 명령을 사용합니다.
•문서 > 레이아웃 북 > 새 마스터 레이아웃 명령을 선택합니다.
•내비게이터 또는 오거나이저에서 새 마스터 레이아웃 아이콘을 클릭합니다.
기본 마스터 레이아웃은 .자동텍스트를 포함해서 2D 드로잉 요소와 텍스트 항목을 구성하는, 공통적으로 사용되는 타이틀 블록을 가지고 있습니다 .
타이틀 블록을 편집하거나 생성하려면: 마스터 레이아웃을 열고 2D 편집 및 텍스트 도구를 사용하여 콘텐츠를 추가하거나 수정합니다.
예를 들어, 아래 그림의 마스터 레이아웃의 타이틀 블록에는 다음이 포함됩니다.
•회사 및 프로젝트 데이터가 포함된 텍스트 블록,
•로고 이미지
•자동 텍스트 항목이 있는 텍스트 블록: 드로잉 데이터, 레이아웃 및 마스터 레이아웃 데이터
|
|
|
|

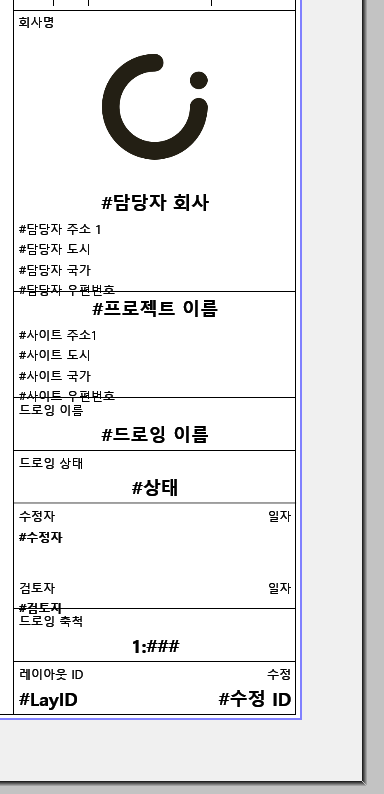

마스터 레이아웃의 타이틀 블록 |

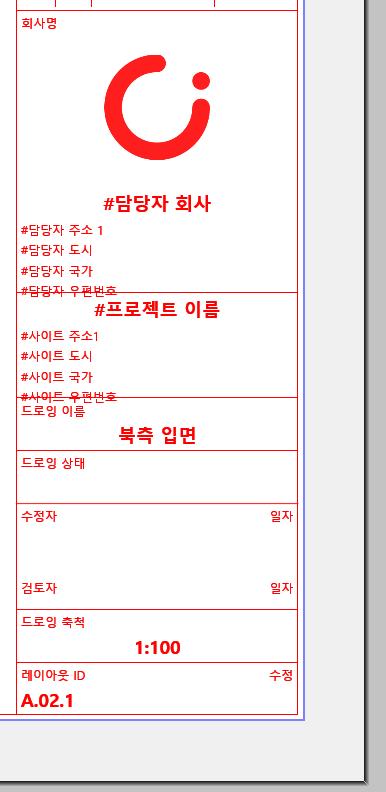

실제 레이아웃의 타이틀 블록 |
자동텍스트 및 레이아웃 설정과 레이아웃의 수정 내역 데이터도 참조.
색상
기본적으로 마스터 항목은 원래 색상으로 표시됩니다.
옵션 > 작업 환경 > 화면 표시 설정에서 동일한 색상을 지정합니다.
레이아웃 위/레이아웃 아래
레이아웃 아래 또는 위에 마스터 항목 표시: 마스터 레이아웃 설정에서 설정합니다.
참조 마스터 레이아웃 설정.
마스터 항목 숨기기
모든 레이아웃에서 마스터 요소의 표시를 숨기려면: 뷰 > 화면에 나타내기 옵션 > 레이아웃에 마스터 항목을 끕니다.
