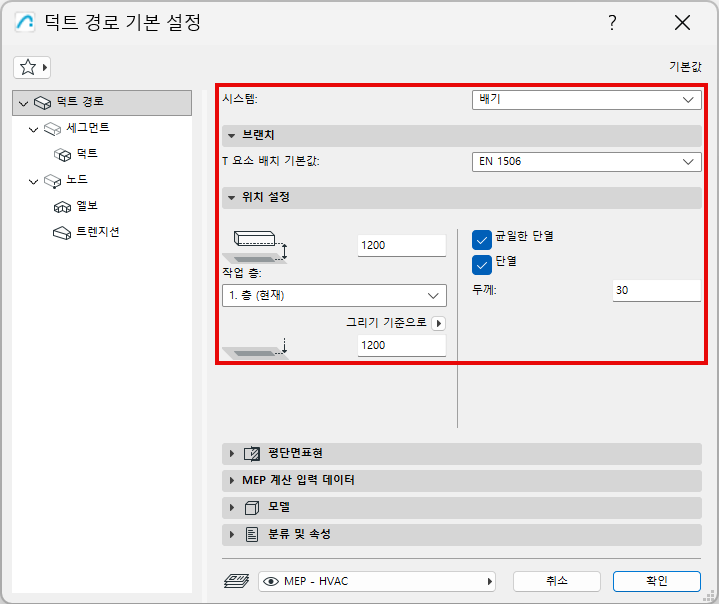

경로 도구 기본값 설정을 엽니다.
MEP 시스템
사용 가능한 MEP 시스템을 선택합니다. MEP 시스템은 2D 및 3D로 경로의 외형을 정의합니다. 참조: MEP 시스템.
참고: 경로 요소를 독립형 MEP 객체에 연결하는 경우 경로 요소는 경로 요소에 설정된 MEP 시스템을 사용하는 대신 객체의 MEP 시스템을 자동으로 "상속"합니다.
브랜치
브랜치에서는 경로의 T 요소에 대한 기본 치수표가 제공됩니다.
경로 사양 참조.
위치 설정
•경로 요소의 작업 층과 작업 층에서 오프셋을 설정합니다
•선택한 참조 레벨에서 경로 요소의 하단 오프셋을 설정합니다

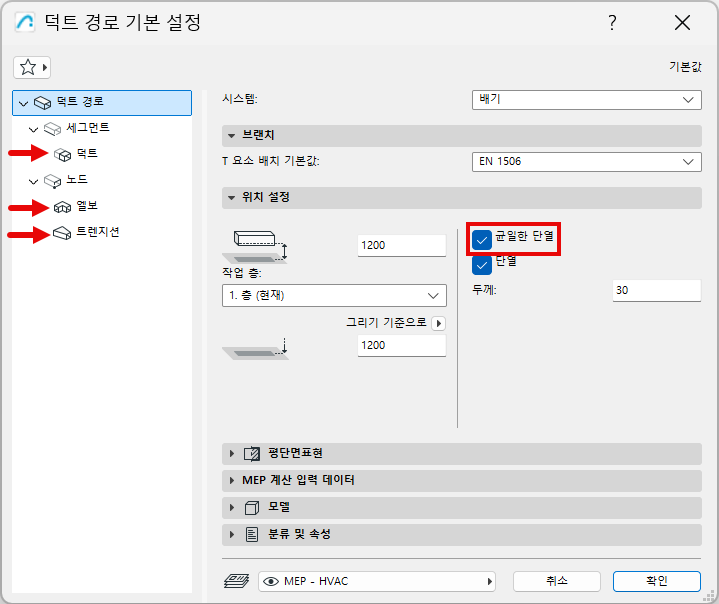

균일한 단열
경로의 모든 부분, 즉 덕트, 엘보 및 트랜지션에 동일한 단열 값을 적용했는지 확인합니다.
필요한 경우 상자를 선택 해제하여 자체 설정 페이지에서 부품에 대해 별도의 단열 값을 설정합니다.
단열
덕트/파이프 경로의 외부 표면에 단열 레이어를 추가했는지 확인합니다. 그런 다음 해당 단열의 두께 값을 입력합니다.
