MEP 시스템은 MEP 경로 및 MEP 라이브러리 요소를 표시하는 데 사용되는 채우기, 선 및 서페이스의 저장된 집합입니다.
MEP 시스템은 Archicad 프로젝트의 속성입니다.
•MEP 경로로 이동: 각 경로에는 경로 설정 대화상자 상단에 MEP 시스템이 할당됩니다. 참조: 경로 설정 - 분기, 포지셔닝, 절연.
–필요한 경우 모든 경로에 대한 시스템 속성을 오버라이드할 수 있습니다. 경로 요소 표시: 평면 및 단면, 모델 디스플레이 참조.
•터미널, 보조객체 및 장비로: 요소 설정에서 MEP 시스템 할당: MEP 호환 객체 참조
참고: 경로 요소를 독립형 MEP 객체에서 시작하는 경우 경로 요소는 경로 요소에 설정된 MEP 시스템을 사용하는 대신 객체의 MEP 시스템을 자동으로 "인수"합니다.

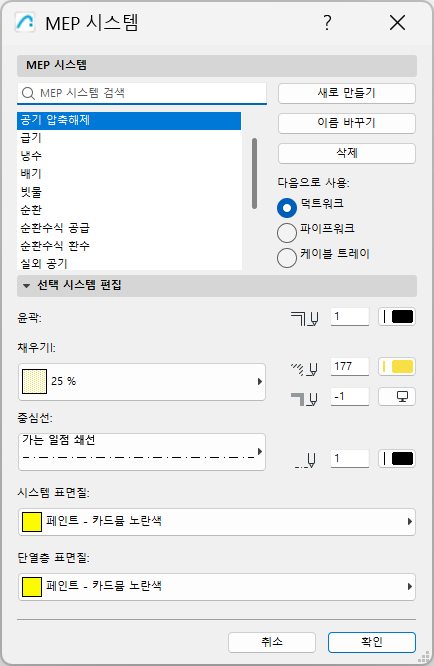

MEP 시스템 정의 또는 편집
다음에서 대화 상자를 엽니다
•디자인 > MEP 시스템
•옵션 > 요소 속성 > MEP 시스템
•MEP 공학용 툴바에서 MEP 시스템 단축키
•시스템 브라우저의 MEP 시스템 단축키
미리 정의된 MEP 시스템을 사용하거나 편집하거나 새 시스템을 생성하세요.

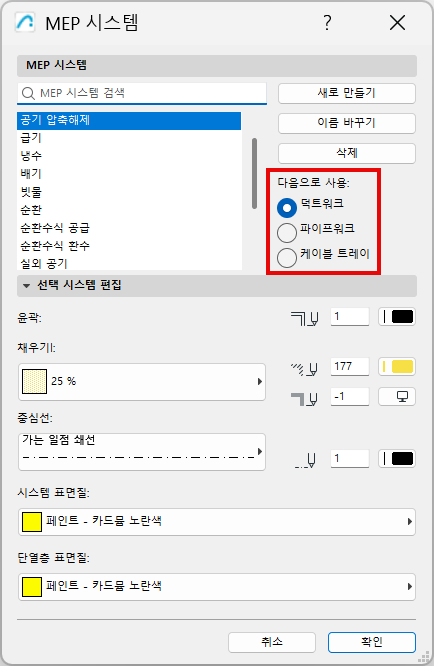

(경로 유형)와 사용 가능
각 MEP 시스템은 한 경로 유형, 즉 덕트설비, 파이프설비 또는 케이블 트레이에서 사용할 수 있습니다.
각 MEP 시스템에 대해 다음 분류 중 하나를 선택합니다.
컨트롤을 사용하여 현재 MEP 시스템에 대한 채우기, 선 및 표면질을 설정합니다.
