하이드로닉스 최적화 도구는 최소 및 최대 직경과 최소 및 최대 속도에 따라 모든 난방 파이프의 크기를 조정합니다.
•크기를 조정할 경로를 선택한 다음 하이드로닉스 최적화 도구(MEP 툴바 또는 창문 > 팔레트)를 엽니다

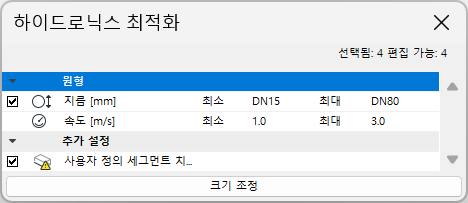

•파이프 치수 및 속도에 대한 값 범위를 정의한 다음 크기조정을 클릭합니다
시스템 브라우저에서 하이드로닉 시스템을 정의하고 계산을 확인한 후에 이 대화 상자를 사용합니다.
1.MEP 툴바 또는 창 > 팔레트에서 하이드로닉스 최적화 도구를 엽니다.
2.크기조정을 위해 파이프 경로를 하나 이상 선택합니다. 대화 상자는 선택된 요소와 편집 가능한 요소의 수를 알려줍니다.
참고: 레이어 또는 요소가 잠긴 경우 경로를 편집할 수 없습니다.
3.크기조정을 원하는 치수 유형을 선택합니다.
–크기조정 작업에 사용자정의 세그먼트도 포함할지를 확인합니다.
–그대로 두려는 치수를 선택 취소합니다.

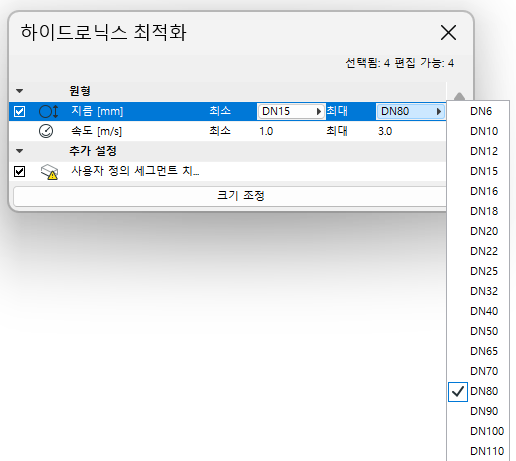

4.파이프 직경의 값 범위를 정의합니다.
5.최소값과 최대값에 대한 특정 요구 사항에 따라 속도의 값 범위를 정의합니다.
참고: 범위 대신 고정 값을 설정하려면 최소값과 최대값에 동일한 값을 입력합니다.
6.크기 조정을 클릭합니다.
–결과에 대한 피드백을 확인하세요. "크기조정된 항목이 없습니다"라는 메시지가 표시되면, 경로가 이미 하이드로닉스 최적화에서 설정한 한도 내에 맞춰져 있다는 의미입니다.
–크기 조정 버튼이 회색이면 선택한 경로가 없거나 편집 가능한 경로가 없는 것입니다.
