Archicad Collaborate와 함께 이용 가능
이 기능을 사용하면 필요한 치수 및 연결 로직과 일치하는 특정 밸브 또는 피팅과 같이 라이브러리에서 사용할 수 없는 경우 사용자 정의 3D MEP 객체를 모델링할 수 있습니다.
1.평면 또는 3D 창에서, 임의의 시공 요소를 사용하여 (예: 벽, 슬래브, 객체, MEP 요소) 사용자정의 MEP 파트를 모델링합니다.

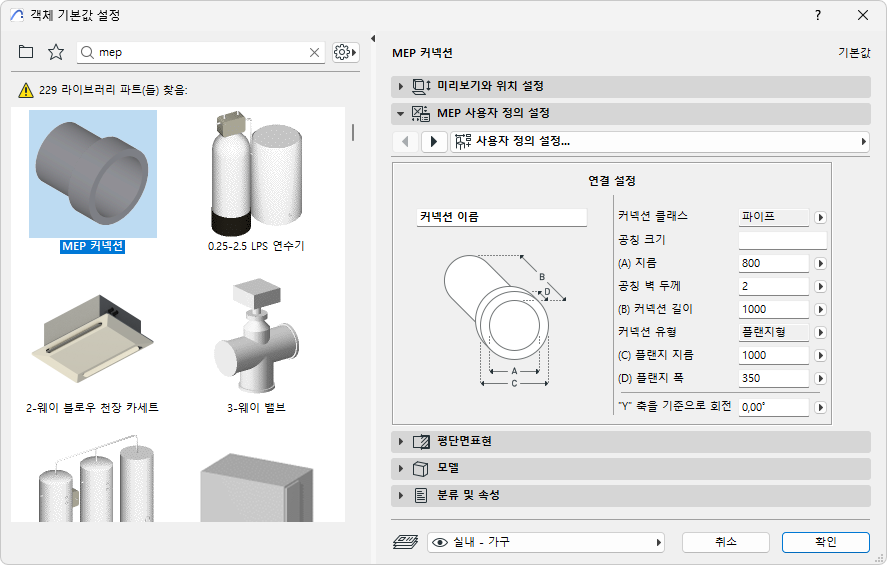

2.사용자 정의 MEP 요소에 하나 이상의 연결이 필요한 경우 요소에 MEP 연결 객체를 포함해야 합니다. 이 자료는 MEP 라이브러리에서 확인할 수 있습니다.
3.3D 창에서: 파일 > 라이브러리와 객체 > 선택항목을 다른 이름으로 저장하기 > MEP 파트를 사용합니다
4.객체에 대해 파일 이름을 입력합니다.

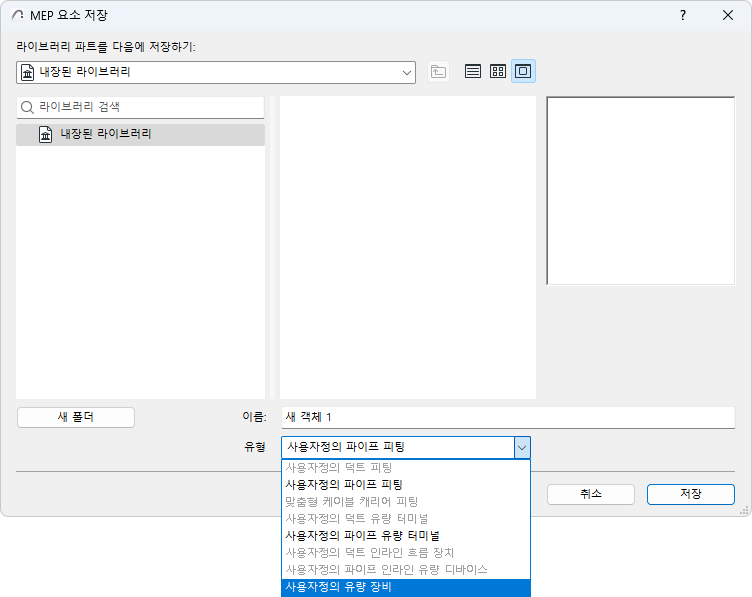

5.유형 드롭다운 목록에서 하위 유형을 선택합니다.
참고: 사용 가능한 하위 유형은 사용자 정의 객체에 포함된 MEP 연결 객체의 수와 유형에 따라 달라집니다. 연결이 하나 뿐이라면, (여러 개의 공선(collinear) 연결이 필요한) 장비 및 인라인 하위 유형은 여기 목록에 나타나지 않습니다.
6.저장을 클릭합니다. 새로운 MEP 객체는 선택한 하위 유형의 도구 설정에서 액세스합니다.
