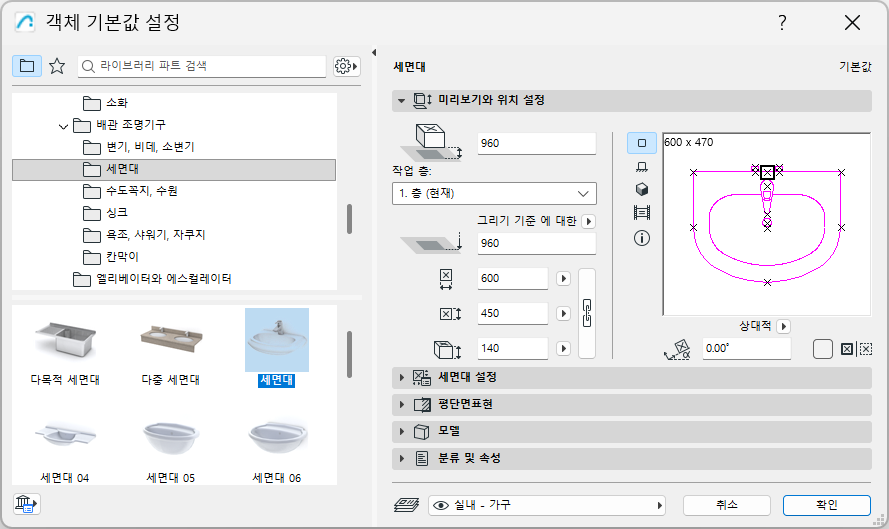

이 분지와 같이 익숙한 많은 객체에도 MEP 호환 연결 설정이 포함되어 있으므로 MEP 경로에 연결할 수 있습니다.
객체에 MEP 연결 포트 표시하기
1.문서 > 모델 뷰 > 모델 뷰 옵션으로 갑니다.
2.라이브러리 파트에 대한 기타 설정 열기
3.객체 MEP 연결에 대해 모델 뷰 옵션을 활성화합니다.
모델 뷰 옵션: 라이브러리 파트에서 MEP 커넥션을 보이거나 숨기기
이 연결을 그래픽으로 편집하려면 먼저 장비 유형 요소로 변환해야 합니다.
선택한 MEP 객체의 경우: 컨텍스트 메뉴 명령을 사용하여 유형을 장비로 전환하거나 다시 객체로 전환합니다.
