드로잉 웹 형식이자, Autodesk가 만드는 2D 벡터 그래픽 형식
DWF 파일은 일부 예외와 제한점을 가지고, 모든 드로잉 요소를 포함합니다:
•그림: 형식 제한 때문에, 순수한 그림만 DWF 파일에 기록될 수 있습니다.
•카메라는 포함되지 않습니다.
Archicad는 Autocad 2000로 시작하는 모든 DWG 파일 형식을 엽니다.
파일 > 열기에서 DXF 또는 DWG 파일 형식을 선택합니다. 설정 버튼을 사용하여 DXF-DWG 번역 설정 대화 상자를 엽니다.
자세한 사항은 DWG/DXF 파일 열기 참조.
그러나, DXF/DWG 파일을 열 때 기본값 셋업에서 원하는 결과를 얻을 수 있기 때문에, 대부분의 경우, 이 변환 설정을 조정할 필요가 없습니다.
참고: AutoCAD에서 작업 중이고 원래 Archicad에서 저장한 DWG를 열면 경고가 나타날 수 있습니다. 그러나, AutoCAD에서, DWG로 저장된 파일로 계속 작업을 진행해야 합니다 - 안전성 문제가 생기지 않아야 합니다.
MicroStation 디자인 파일 (.dgn) - 버전 7 또는 8
다음 중 하나를 실행합니다.
•파일 > 외부 내용 > 외부 드로잉 배치하기를 사용하여 MicroStation Design File (.dgn) 파일(버전 7 또는 8)을 선택합니다.
•파일 > 열기를 사용하여 MicroStation Design File (.dgn) 파일(버전 7 또는 8)을 선택합니다.
•확장자 .dgn 파일을 드래그 앤 드롭으로 현재 프로젝트에 가져오기합니다.

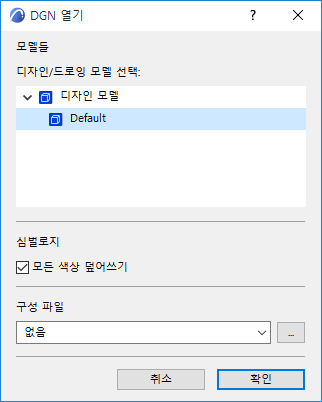

적용 가능한 경우 DGN 열기 대화상자 또는 DGN 가져오기 대화상자에서 옵션을 설정합니다.
모델 디자인/드로잉
팝업을 사용하여 DGN 모델에서 모델 중 하나를 선택합니다 (여러 개의 모델이 포함됨 경우).
심벌로지
모든 색상을 덮어쓰기: 프로젝트 펜 세트는 DGN 색상표를 사용하여 덮어쓰기할 수 있습니다.
참고: 이 박스를 체크하고 구성 파일을 사용하면 해당 정의가 펜 세트를 덮어쓰기합니다.
구성 파일
옵션입니다. 기본 설정 구성 파일 (txt)은 Archicad 기본 설정 폴더에서 사용 가능합니다. 구성 파일을 사용하거나 사용자정의하여 회사 표준 변환사항을 확인할 수 있습니다.

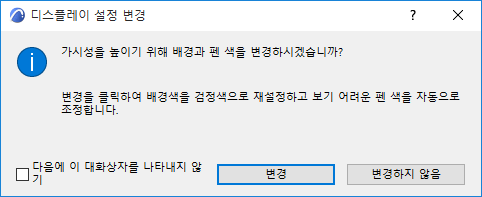

파일 > 열기를 사용하여 DGN 파일을 열었다면, 대화상자가 나타나 배경 색을 검은색으로 바꾸는 옵션을 보여줍니다.
MicroStation 디자인 파일 (.dgn) - 버전 7로 저장하기 또한 참조.
