파일 > 상호 운용성 > IFC > IFC 변환기

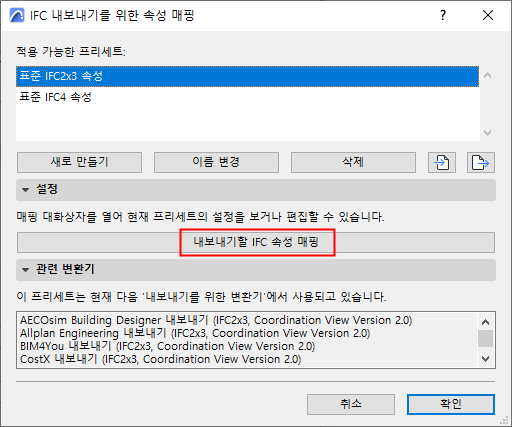

내보내기를 위한 변환기를 선택하여 속성 매핑 사전세트를 엽니다.

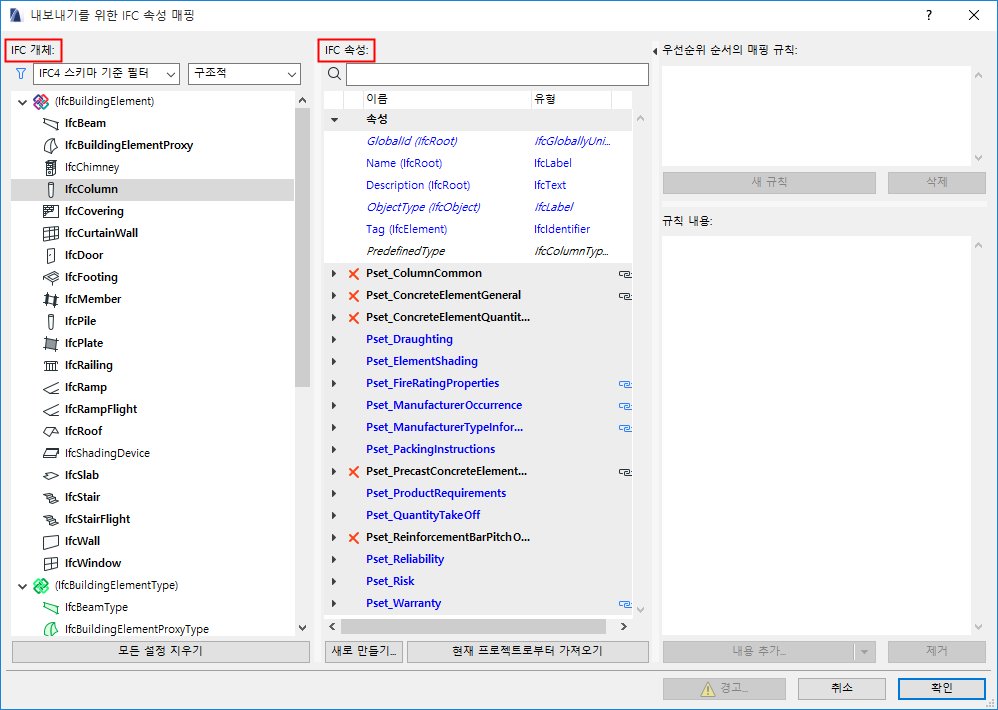

이 프리세트 대화상자에서, 내보내기를 위한 IFC 속성 매핑을 클릭하여 매핑 정의에 액세스합니다.
이 매핑은 내보낸 요소에 할당된 IFC 속성을 정의합니다.
IFC 개체의 트리 목록
IFC 개체는 좌측 트리에 나열되어 있습니다.
•트리 목록을 필터링할 필요가 있다면 팝업을 사용합니다.
–스키마로 필터링(IFC2x3 또는 IFC4)
-참고: 속성 매핑에 사용할 수 있는 상위 엔티티는 현재 필터의 스키마에 속하지 않더라도 표시됩니다.
–도메인으로 필터링(구조 또는 MEP). 예를 들어, 구조 도메인은 빌딩 요소(IfcBuildingElement) 유형(IfcBeam, IfcColumn, 등.)을 포함하는 반면, MEP도메인은 IfcDistribution 유형을 포함합니다.
–IFC 할당 유형, IFC 유형 객체, 또는 IFC 공간 요소 유형으로 필터링(IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey, IfcSpace).
트리 목록에서 IFC 개체 필터링
참고: 괄호 안의 IFC 엔티티는 IFC 스키마에 필요하지만 직접 할당된 Archicad 요소가 없습니다.

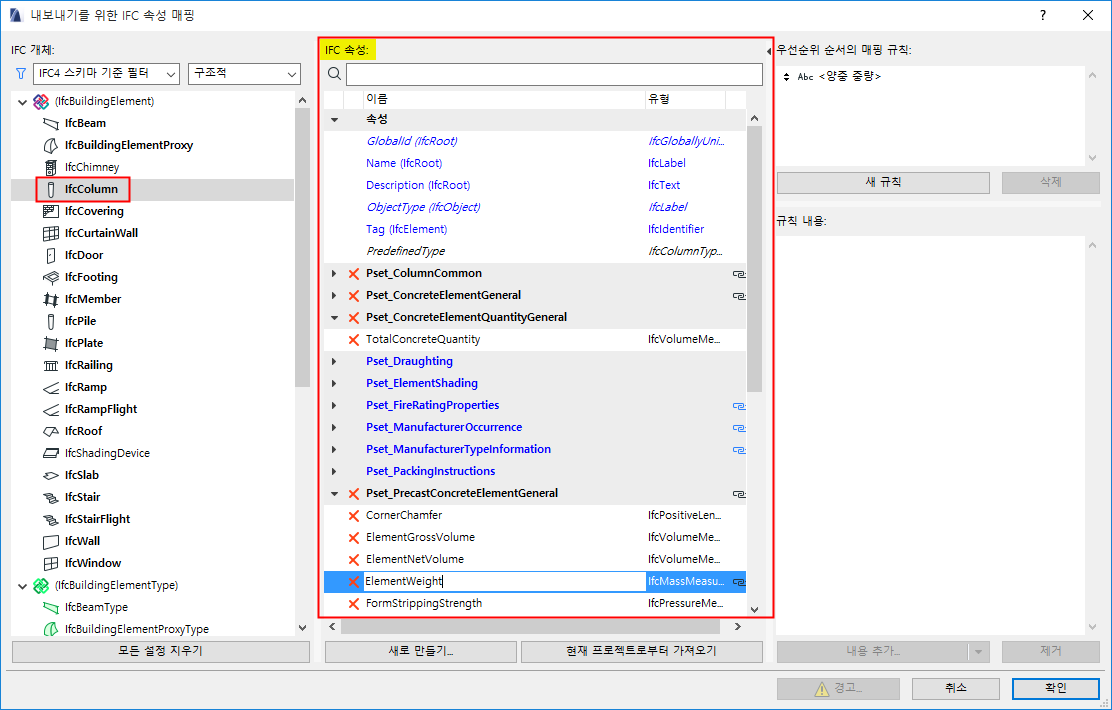

IFC 속성의 목록
선택된 개체 각각의 IFC 속성은 IFC 속성 열에 나열되어 있습니다.

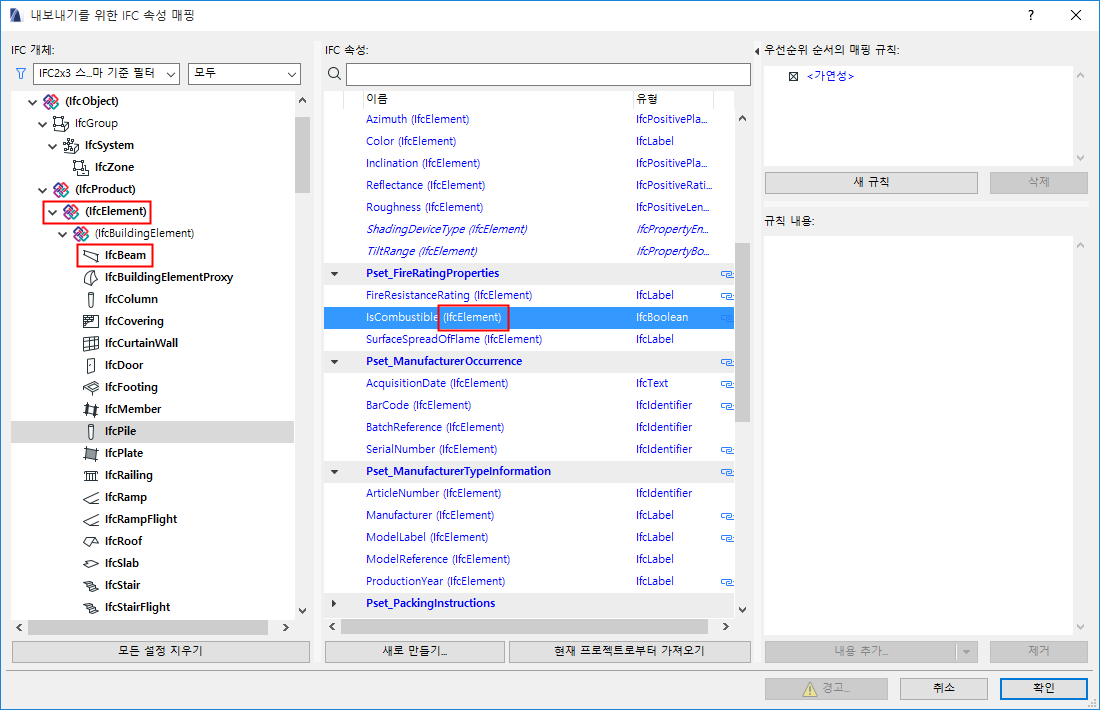

•상위 요소에 할당된 속성 데이터(예: IfcElement)는 자동으로 그 하위 요소에 할당됩니다(예: IfcBeam, IfcColumn, IfcSlab, IfcWall 등).
•X: 빨간색 X를 클릭하면 데이터 항목을 삭제할 수 있습니다. 속성은 삭제할 수 없습니다.
•굵은 유형: 속성 세트 데이터를 할당받은 IFC 개체는 굵은체로 나타납니다.
•파란색 유형: 하위 요소의 속성은 파란색 서체로 표시됩니다. 그 상위 유형 이름은 괄호 안에 있습니다.
•체인 아이콘은 해당 속성에 매핑 규칙이 있음을 나타냅니다. 대화상자의 우측에서 그 매핑 규칙을 보입니다.
참조 매핑 규칙 생성하는 법.
속성 할당은 그 상위 레벨에서만 수정할 수 있습니다. 따라서, 모든 빌딩 요소에 공통인 속성을 생성하려면, 이를 모든 단일 빌딩 요소 유형(IfcWall, IfcColumn, IfcSlab, 등)에 대해 생성할 필요가 없습니다. 대신 상위 수준에서(예: IfcElement에서) 한 번만 이를 생성하면 됩니다.
새로운 속성/분류 기준 추가하기
1.아이템을 선택합니다.
2.새로 만들기를 클릭합니다.
동일한 기능을 IFC 속성 관리자 및 요소 설정 대화상자에서 사용할 수 있습니다.
현재 프로젝트로부터 가져오기
이를 클릭하면 현재 프로젝트의 모든 사용자정의 IFC 속성 세트 및 속성(IFC 프로젝트 관리자 또는 요소 설정에서 정의됨)을 속성 매핑 사전세트에 추가하게 됩니다.
참고: IFC 요소 유형 (예: IfcWall)에 지정된 사용자 특성을 현재 프로젝트에서 아직 사용할 수 없는 경우, 해당 유형의 인스턴스 하나가 모델에 정의될 때까지 IFC 관리 대화 상자에 표시되지 않습니다.
모든 설정 지우기
현재 속성 매핑 프리세트의 전체 내용을 삭제합니다 (매핑 규칙, 속성 및 분류 기준).
