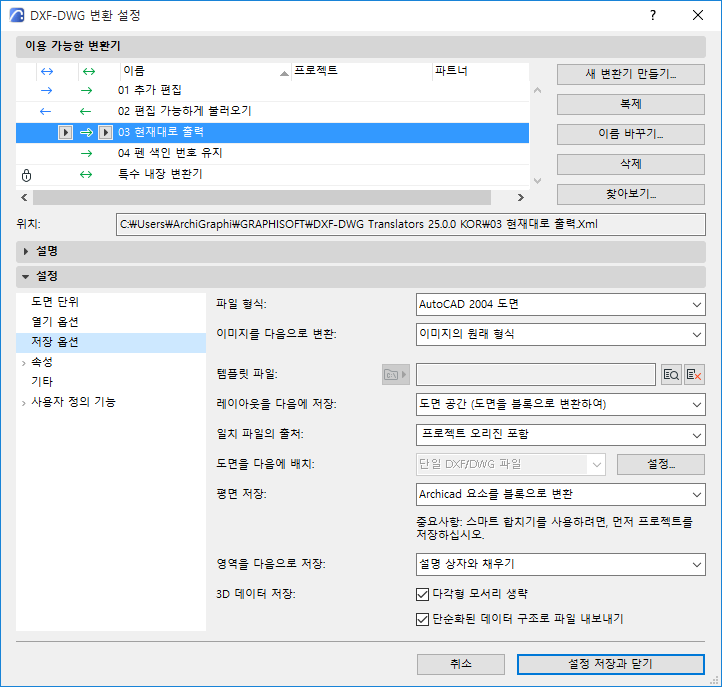

이것들은 DXF/DWG 변환 설정 대화상자의 옵션들입니다.
참조 DXF-DWG 변환 설정.
추가 저장 옵션에 대해서는 사용자정의 기능 (DXF/DWG 변환 설정)도 참조.
파일 형식
어떤 버전의 AutoCAD에 파일을 저장할지 정의합니다.
이미지를 다음으로 변환
AutoCAD에 저장된 이미지의 형식을 선택합니다.
템플릿 파일
AutoCAD 의 일부 설정은 Archicad의 어떤 것에, 그리고 또 반대로 매칭될 수 없습니다. 예를 들어, Archicad에서, 레이어는 색상과 선 유형을 가지고 있지 않습니다; AutoCAD에서는 가지고 있습니다.
DXF/DWG 파일 템플릿을 기반으로 이러한 설정을 변환할 수 있습니다. DXF/DWG 파일 템플릿은 이곳에서 검색하고 선택할 수 있습니다.
선택한 템플릿 파일에 액세스할 수 없게 되면 기울임꼴로 나열되고 변환기 목록에 경고 아이콘으로 표시됩니다. 파일을 찾아보고 액세스할 수 있는지 확인합니다.
참고: Archicad 속성(예: 레이어, 선 유형, 채우기, 펜)을 수동으로 매핑하려면 템플릿을 사용하세요. 그렇지 않으면 번환기 컨트롤을 사용하여 속성을 설정할 수 있습니다. 속성 (DXF/DWG 변환 설정)참조.

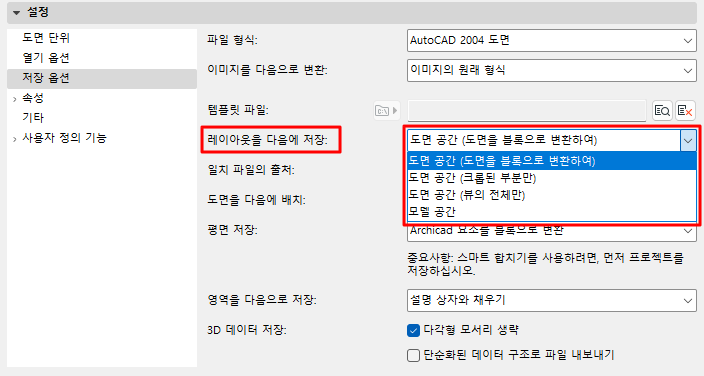

레이아웃을 다음에 저장
레이아웃이 DXF/DWG 파일의 공간에 저장되는 방식을 제어합니다.
도면 공간 (도면을 블록으로 변환하여)
이 옵션을 사용하면 Archicad 레이아웃 외형을 완벽하게 재현할 수 있습니다.
•레이아웃은 단일 도면 공간에 배치되며 각 도면은 AutoCAD 블록으로 변환됩니다.
•드로잉이 잘려서 도면 공간에는 Archicad 레이아웃의 보이는 부분만 표시됩니다.
•중첩된 블록은 평면 목록으로 표시됩니다.
•결과 AutoCAD 도면의 모델 공간이 비어 있습니다.
모델 공간
모델 공간만 볼 수 있는 자동 도구를 사용하여 DWG의 유효성을 검사하는 경우 이 옵션을 사용합니다.
•Archicad 레이아웃의 드로잉은 모델 공간에서 AutoCAD 블록으로 변환됩니다.
•드로잉이 잘려서 Archicad 레이아웃의 보이는 부분만 모델 공간에 표시됩니다.
•뷰포트 요소는 기본 도면 공간에 만들어집니다.
하나의 DXF 파일로 합치기에 대한 참조사항:
출판 세트를 사용하여 DWG를 저장하는 경우 "하나의 DWG 파일로 합치기" 옵션이 있습니다. 모델 공간에 저장하는 경우에는 이 옵션이 작동하지 않습니다. DXF 형식: 하나의 DXF 파일로 합치기참조.
전체 뷰의 콘텐츠가 있는 도면 공간
•드로잉 콘텐츠가 모델 공간에 저장됩니다.
•뷰포트는 해당 드로잉 콘텐츠를 가리키는 도면 공간에 생성됩니다.
•Archicad에서 드로잉을 잘라낸 경우에도 전체 소스 뷰가 내보내집니다.
•이러한 드로잉이 저장되는 방식을 제어하려면 이 설정을 사용합니다: 드로잉을 다음에 배치:
참고: 내보낸 레이아웃에 평면도 뷰에 기반한 드로잉이 포함된 경우 DWG에 저장하기 전에 드로잉이 업데이트되었는지 확인하세요. 이렇게 하면 평면도의 모든 라이브러리 파트, 영역 및 문/창을 스마트하게 AutoCAD 블록으로 변환할 수 있습니다.
크롭된 뷰의 콘텐츠가 있는 도면 공간
이 옵션을 사용하면 DWG의 크기를 줄이고 필요에 따라 콘텐츠를 숨길 수 있습니다. (예: 개인정보 보호 문제)
•드로잉에서 보이는 부분만 내보냅니다.
•구성요소의 어느 한 부분이라도 레이아웃에 표시되는 경우 해당 구성요소 전체가 내보내집니다.
•그렇지 않으면 이 옵션은 "전체 뷰의 콘텐츠가 있는 도면 공간"처럼 작동합니다.
파일의 원점 일치시키기
프로젝트 원점 또는 조사점을 선택합니다.
조사점 옵션을 사용하면 Archicad에 설정된 좌표를 기반으로 모델 공간 내용의 방향이 AutoCAD에서 올바르게 지정됩니다.

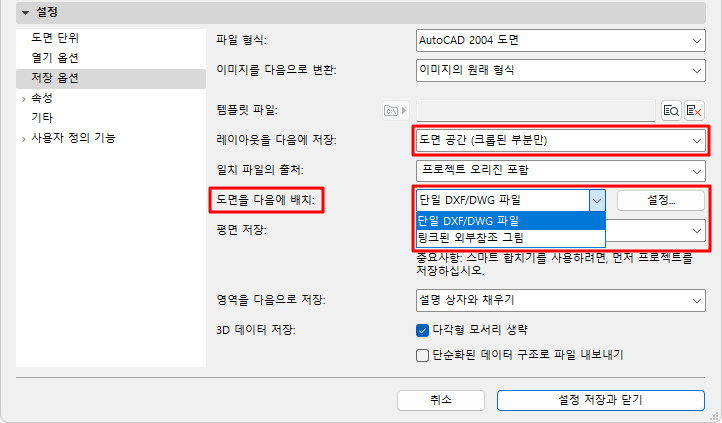

레이아웃을 도면 공간에 저장하는 경우 (잘린 뷰 또는 전체 뷰) 이 컨트롤을 사용하여 드로잉을 저장하는 방법을 선택합니다.
단일 DXF/DWG 파일
•모든 드로잉은 단일 DXF/DWG 파일로 저장됩니다.
•모델 공간에 여러 드로잉이 나란히 배치됩니다.
•하나의 도면 공간에는 뷰포트의 잘린 뷰 콘텐츠와 추가 드로잉 요소가 Archicad 레이아웃에서 보이는 그대로 표시됩니다.
•각 드로잉은 별도의 외부 DXF/DWG 파일에 저장됩니다.
•여러 도면이 모델 공간에 나란히 배치되고 각 드로잉은 소스 파일에 링크됩니다.
•도면 공간에서 뷰포트는 Archicad 레이아웃의 외형을 재현합니다.

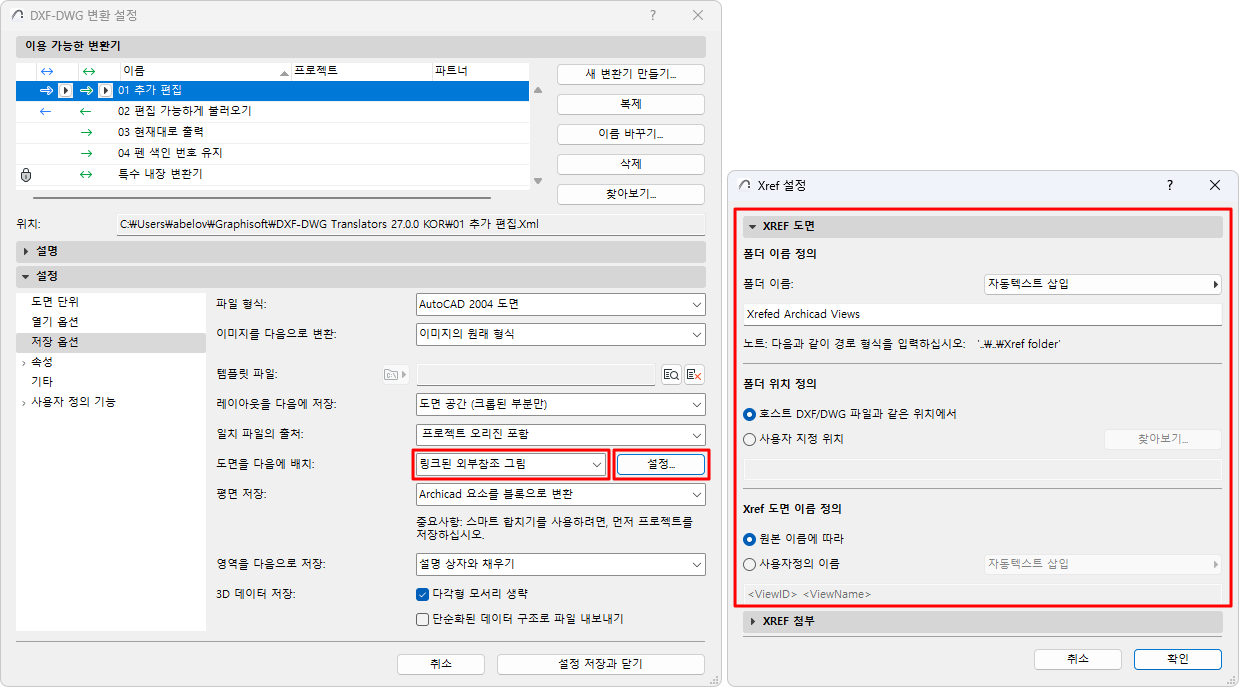

이러한 링크된 드로잉의 이름과 위치를 관리하려면 설정을 클릭하고 XREF 드로잉 패널에서 기본 설정을 정의하세요.
첨부된 DWG 파일 관리
Archicad 레이아웃에는 XREF로 첨부한 dwg 파일이 포함될 수 있습니다. 외부 소스에 연결된 읽기 전용 드로잉입니다.
레이아웃을 DWG에 저장하면 첨부된 드로잉은 외부 소스에 대한 링크를 유지합니다. 그러나 필요한 경우 링크된 모든 드로잉을 새 폴더에 저장하는 등 이 소스 위치를 재정의할 수 있습니다. 설정을 클릭하고 첨부된 XREF패널에서 기본 설정을 정의합니다.
(뷰 또는 레이아웃에서) 평면도를 저장할 때 적용되는 옵션은 다음과 같습니다.
•Archicad 요소를 블록으로 변환:각 요소는 속성 또는 메타데이터 없이 기본 2D 드로잉으로 변환되어 블록으로 결합됩니다.
•객체만 블록으로 변환: GDL 객체만 블록으로 결합됩니다. 다른 모든 요소는 2D 드로잉 요소가 됩니다.
•Archicad 요소 분해: 모든 요소는 개별 2D 기본 요소로 분해됩니다. Archicad에서 블록을 처리할 수 없는 프로그램으로 DXF 파일을 내보내기하려면, 이 기능을 사용합니다.
스마트 합치기 준비: DXF/DWG 파일을 왕복 워크플로의 일부로 병합하려는 경우 이 옵션을 사용합니다. 스마트 합치기에 관한 추가 정보는 왕복 변환 (스마트 합치기) 참조.
영역을 스탬프 전용으로 저장하거나 스탬프 후 채우기로 저장합니다.
다음 옵션은 3D 데이터를 저장할 때만 사용 가능합니다:
•다각형 모서리 생략: Archicad의 3D창에서 다각형 모서리의 색상은 일반적으로 표면의 색상과 다릅니다. 이 모양을 AutoCAD에서 재생하고자 하면, 이 체크상자를 빈 채로 남겨둡니다.
•단순화된 데이터 구조로 파일 내보내기: 이 옵션의 효과는 “복잡한 Archicad 요소 분해” 옵션과 비슷합니다 : 모든 데이터는 블록 대신에, 개체 부분으로 갑니다.
