Linie są atrybutami zdefiniowanymi w menu Opcje > Atrybuty elementów > Linie.
Typy linii są przypisywane do elementów w ich oknach dialogowych ustawień.
Na przykład, podczas definiowania sposobu wyświetlania słupa w 2D, zastosujesz różne linie do obrysu rdzenia, wyświetlania krawędzi w widoku oraz krawędzi powyżej płaszczyzny cięcia.
Edycja i zarządzanie typami linii

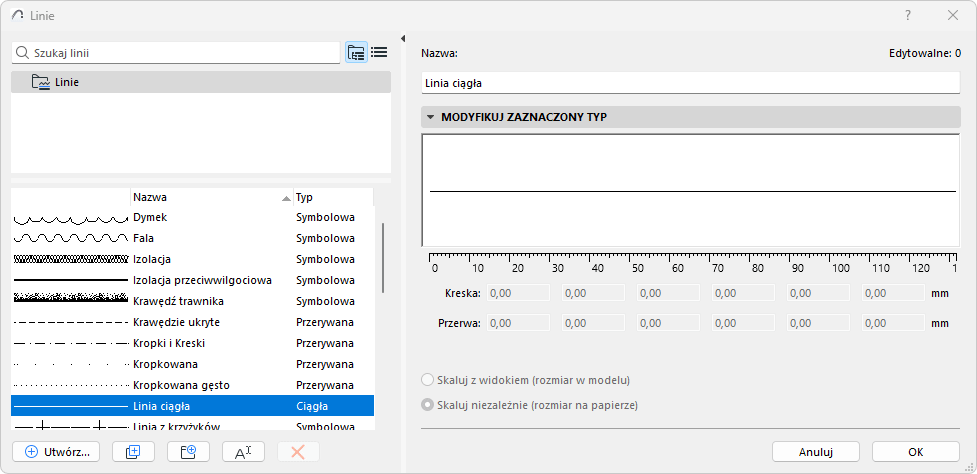

Użyj okna dialogowego Linie, aby zmodyfikować standardowe linie (ciągłe, kropkowane, przerywane itp.) i definiować niestandardowe linie.
Szczegóły: zobacz Korzystanie z okien dialogowych atrybutów.
Wybierz Typ linii z lewej strony okna dialogowego w celu edytowania jego parametrów po prawej stronie.
Uwaga: Linie ciągłe nie są edytowalne.
1.Kliknij Nowe.
2.Wybierz typ linii:
Ustaw parametry linii zgodnie z następującym opisem:
Edytowanie Typu linii (przerywana)
Grubość linii
Cienkie linie (domyślne)
Domyślnie, wszystkie linie wyświetlane są w trybie Bardzo cienkie i mają grubość jednego piksela.
•Możesz również włączyć opcję Pogrubione linie przekroju (menu Widok > Opcje wyświetlania); spowoduje to pogrubienie wszystkich linii przekrojowych do dwóch pikseli bez względu na grubość przypisanego Pióra. Wszystkie pozostałe linie będą Cienkimi liniami.
Prawdziwa grubość linii
włącz opcję Prawdziwa grubość Linii w menu Widok> Opcje wyświetlania. Każda grubość pióra linii będzie wyświetlana w zależności od wartości grubości pióra (zdefiniowanej w oknie dialogowym Pióra i Kolory).
Skala linii
Wygląd linii na ekranie bądź wydruku z drukarki lub plotera zależy od następujących:
•Skaluj z widokiem (rozmiar w modelu): Wyświetla typ linii w tej samej skali co model na każdym wyjściu.
Uwaga: Należy unikać edytowania skalowanego rodzaju linii, jeśli skala projektu jest inna niż skala rodzaju linii, ponieważ w takim przypadku linia zostanie zniekształcona.
•Skaluj niezależnie (rozmiar na papierze): Wyświetlanie, kreślenie i drukowanie bieżącego rodzaju Linii w stałej wielkości, niezależnej od wybranej skali w arkuszu.
