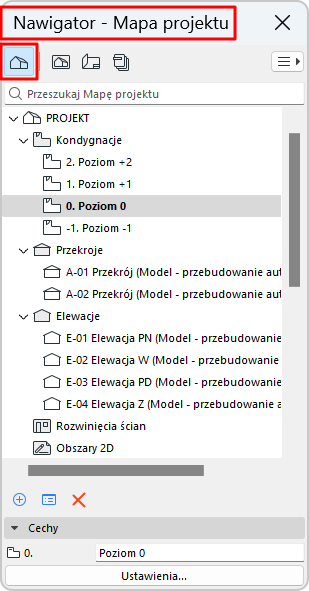

Struktura hierarchiczna okien projektu, zorganizowana w folderach. Ikony okien projektu (w oknie Nawigator i na pasku zakładek) są czarne.
Użyj pola wyszukiwania, aby wyszukać elementy według nazwy.
Czym jest Widok projektu?
Widok projektu to okno zawierające fragment projektu ujęty w określonym aspekcie.
Widoki projektu wyszczególnione są w Mapie projektu Nawigatora i przechowywane w folderach (każdy folder nazwany odpowiednio do każdego widoku projektu).
Uwaga: Po zapisaniu ustawień okna projektu, widok jest tworzony (i dodawany do Mapy widoków), a następnie może zostać umieszczony w arkuszu.
Foldery Mapy projektu
List folderów jest stała i zawiera wszystkie typy Ujęć - Widoków Projektu; nie można w tym miejscu dodawać ani usuwać folderów.
Kondygnacje
Folder Kondygnacje zawiera wszystkie kondygnacje zdefiniowane w projekcie.
Uwaga: W Mapie projektów nie można edytować ID kondygnacji. Jest on identyczny z numerem samej kondygnacji, który może być edytowany w oknie Ustawień kondygnacji.
Przekroje, Elewacje, Rozwinięcia ścian, Obszary 2D, Szczegóły i Dokumenty 3D
Foldery zawierające odpowiednie okna projektu.
Zobacz Widoki Modelu, aby poznać informacje na temat każdego z widoków projektu.
3D
Zawiera projekcje 3D i wszystkie ścieżki kamery.
•Dostępne są dwie domyślne projekcje: Ogólna perspektywa i Ogólna aksonometria.
•Umieszczanie kamer w projekcie będzie powodowało wyświetlanie ich nazw w folderze 3D, zgrupowanych w podkatalogach Ścieżek.
Zobacz Ustawienia narzędzia Kamera.
Zestawienia
Zawiera zestawienia interaktywne (Elementy, Komponenty, Powierzchnie) utworzone w ramach dokumentacji projektowej. Na podstawie zestawień interaktywnych można zamawiać elementy konstrukcyjne od producenta oraz sprawdzać jednorodność elementów na podstawie zestawu kryteriów.
Zobacz Zestawienie interaktywne.
Spisy treści Projektu
Na przykład Spisy widoków projektu, Arkusz, Lista rysunków.
Zobacz Spisy treści Projektu.
Listy
Predefiniowane listy schematów dla Elementów, Komponentów i Stref
Info
Uwagi o projekcie i raport (dostępne także z menu Okno)
Szczegóły - zobacz Notatki o projekcie oraz Okno Raportu Sesji
